Плавучий кран
Иллюстрации
Показать всеРеферат

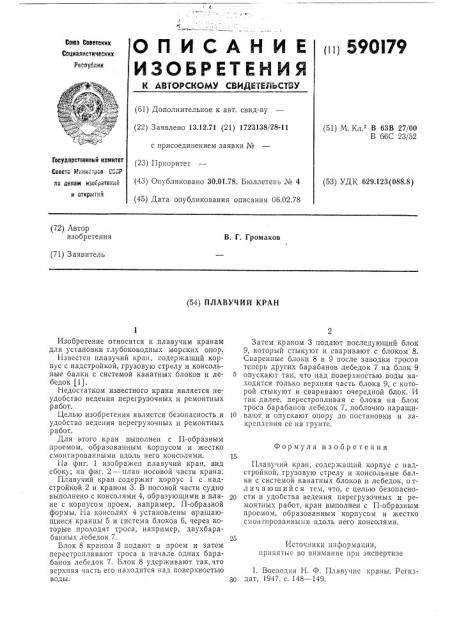

iii) 59OI79
Союз Советских
Социалистических
Респуолик (61) Дополнительное к авт. свид-ву (22) Заявлено 13.12.71 (21) 1723138/28-11 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.01.78. Бюллетень ¹ 4 (45) Дата опубликования описания 06.02.78 (51) М. Кл г В 63В 27/00
В 66С 23/52
Госуларствеииый комитет
Совета М; вистров СС Р по делам изоСретекай и открытий (53) УДК 629.123(088.8) (72) Автор изобретения
В. Г. Громаков (71) Заявитель (54) ПЛАВУЧИЙ КРАН
25
Изобретение относится к плавучим кранам для установки глубоководных морских опор.
Известен плавучий кран, содержащий корпус с надстройкой, грузовую стрелу и консольные балки с системой канатных блоков и лебедок (lj
Недостатком известного крана является неудобство ведения перегрузочных и ремонтных работ.
Целью изобретения является безопасность и удобство ведения перегрузочных и ремонтных работ.
Для этого кран выполнен с П-образным проемом, образованным корпусом и жестко смонтированными вдоль него консолями.
1-1а фиг. 1 изображен плавучий кран, вид сбоку; на фиг. 2 — план носовой части крана.
Плавучий кран содержит корпус 1 с надстройкой 2 и краном 3. В носовой части судно выполнено с консолями 4, образующими в плане с корпусом проем, например, П-образной формы. На консолях 4 установлены вращающиеся кранцы 5 и система блоков 6, через которые проходят троса, например, двухбарабанных лебедок 7.
Блок 8 краном 3 подают в проем и затем перестропливают троса в начале одних барабанов лебедок 7. Блок 8 удерживают так, что верхняя часть его находится над поверхностью воды.
Затем краном 3 подают последующий блок
9, который стыкуют и сваривают с блоком 8.
Сваренные блоки 8 и 9 после заводки тросов теперь других барабанов лебедок 7 на блок 9
5 опускают так, что над поверхностью воды находится только верхняя часть блока 9, с которой стыкуют и сваривают очередной блок. И так далее, перестропливая с блока на блок троса барабанов лебедок 7, поблочно наращи1О вают и опускают опору до постановки и закрепления ее на грунте.
Формула изобретения
Плавучий кран, содержащий корпус с надстройкой, грузовую стрелу и консольные балки с системой канатных блоков и лебедок, о тл и ч а ю шийся тем, что, с целью безопасно20 сти и удобства ведения перегрузочных и ремонтных работ, кран выполнен с П-образным проемом, образованным корпусом и жестко смонтированными вдоль него консолями.
Источники информации, принятые во внимание при экспертизе
1. Воеводин Н. Ф. Плавучие краны. РегиззО дат, 1947, с. 148 — 149.
590179
В ф
) ) Риа 2
