Реферат

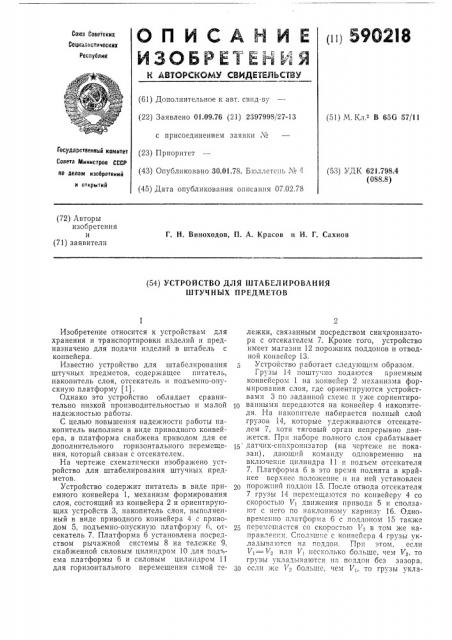

ОП ИСАИ Й Е

ИЗОБ Р Е1 Е"-i 1 Я (ii! 59O2I8

Союз Советских

Социалистических

Реслублик (б1) дополнительное к авт. свпд-ву (22) Заявлено 01.09.76 (21) 2397998/27-13 с присоединением заявки М (23) Приоритет (43) Опубликовано 30.01.78. Бюллетень М 4 (45) Дата опубликования описания 07.02.78 (51) М. Кл. В 65G 57/11

Государственный комитет

Совета Министров СССР оо делам изобретениЙ

H открытиЙ (53) УДК 621.798.4 (088.8) (72) Авторы изобретения и (71) заявители

Г. Н. Виноходов, H. A. Красов и И, 1. Сахнов (54) УСТРОЙСТВО ДЛЯ ШТАБЕЛИРОВЛНИЯ

ШТУЧНЫХ ПРЕДМЕТОВ

Изобретение относится к устройствам для хранения и транспортировки изделий и предназначено для подачи изделий в штабель с конвейера.

Известно устройство для штабелирования штучных предметов, содержащее питатель, накопитель слоя, отсекатель и подъемно-опускную платформу (11.

Однако это устройство обладает сравнительно низкой производительностью и малой надежностью работы.

С целью повышения надежности работы накопитель выполнен в виде приводного конвейера, а платформа снабжена приводом для ее дополнительного горизонтального перемещения, который связан с отсекателем.

На чертеже схематически изображено устройство для штабелирования штучных предметов.

Устройство содержит питатель в виде приемного конвейера 1, механизм формирования слоя, состоящий из конвейера 2 и ориентирующих устройств 3, накопитель слоя, выполненный в виде приводного конвейера 4 с приводом 5, подъемно-опускную платформу б, отсекатель 7. Платформа б установлена посредством рычажной системы 8 на тележке 9, снабженной силовым цилиндром 10 для подьема платформы б и силовым цилиндром 11 для горизонтального перемещения самой тележки, связанным посредством синхронизатора с отсекателем 7. Кроме того, устройство имеет магазин 12 порожних поддонов и отводной конвейер 13.

Устройство работает следующим образом.

Грузы 14 пошту шо подаются приемным конвейером 1 на конвейер 2 механизма формирования слоя, где ориентируются устройствами 3 по заданной схемс и уже сориентиро1р ванными передаются на конвейер 4 накопителя. На накопителе набирается полный слой грузов 14, которые удерживаются отсекателем 7, хотя тяговый орган непрерывно движется. При наборе полного слоя срабатывает датчик-сипхронизатор (на чертеже не показан), дающий команду одновременно на включение цилиндра 11 и подъем отсекателя

7. Платформа б в это время поднята в крайнее верхнее положеппе и на ней установлен порожний поддон 15. После отвода отсекателя

7 грузы 14 перемещаются по конвейеру 4 со скоростью Ui движения привода 5 и сползают с него по наклонному карнизу 1б. Одновременно платформа б с поддоном 15 также перемещается со скоросттно V> в том же направлен:и. Сголзш. с с конвейера 4 грузы укладываются на поддон. Прп этом, если

Vi — — V. илп Vi несколько оольше, чем Vz, то грузы укладываются на поддон без зазора, 30 если же Г. больше, чем Vi, то грузы укла590218

>!

Составитель Л. Соловьев

Корректор 3. Тарасова

Техред Н. Михайлова

Редактор М. Дмитриева

Заказ 3188/17

Изд. № 143

Подписное

Тираж 1109

Типография, пр. Сапунова, 2 дываются с зазором, который иногда необходим, например, для перевязки стыков груза в пакете.

После передачи на поддон полного слоя отсекатель 7 опускается и одновременно цилиндр 10 опускает платформу б на один шаг для приема следующего слоя грузов, а цилиндр 11 возвращает тележку 9 в исходное положение.

Циклы повторяются до полного набора пакета на поддоне 15, после чего платформа б опускается в крайнее нижнее положение, и поддон с готовым пакетом остается на отводном конвейере 13, который при этом включается и выводит пакет из-под накопителя. Одновременно конвейер 13 подает порожний поддон из магазина 12.

Устройство обеспечивает высокопроизводительную работу, так как подача груза с устройства для формирования слоя на накопитель производится непрерывно. Как только на накопителе окажется полный слой, начинается передача его на поддон, а следом, без малейшей задержки, подаются грузы следующего слоя.

Устройство может быть использовано для формирования пакетов из грузов в мягкой, жесткой и полужесткой таре, а также грузов, пакетируемых без тары. Плавная, без ударов, перекладка груза с накопителя на поддон гарантирует сохранность груза. а также точную укладку его в соответствии со схемой формирования.

В устройстве используется однолинейное движение груза, т. е. все входящие в машину устройства установлены на одной оси. При этом устройства расположены, по возможности, друг под другом, Так, магазин порожних поддонов установлен под устройством для формирования слоя, подъемник — под накопителем. Это сокращает габариты машины в основном по ширине, которая является опре1О деляющим габаритом при установке машины, например, на складе.

Кроме того, устройство может быть использовано для различных грузов в мягкой и жесткой таре, а также транспортируемых без та15 ры, так как передача грузов с накопителя на поддон производится плавно (безударно).

Формул а изобретения

Устройство для штабелированпя штучных предметов, содержащее питатель, накопитель слоя, отсекатель и подъемно-опускную платформу, отличающееся тем, что, с целью повышения надежности работы, накопитель выполнен в виде приводного конвейера, а платформа снабжена приводом для ее дополнительного горизонтального перемещения, который связан с отсекателем.

Источники информации, принятые во внимание при экспертизе

1. Машина ПФМ фирмы «Меллерс». ФРГ

«Экспресс-информация, Промышленный транспорт», № 18, 1975, с. 18.
