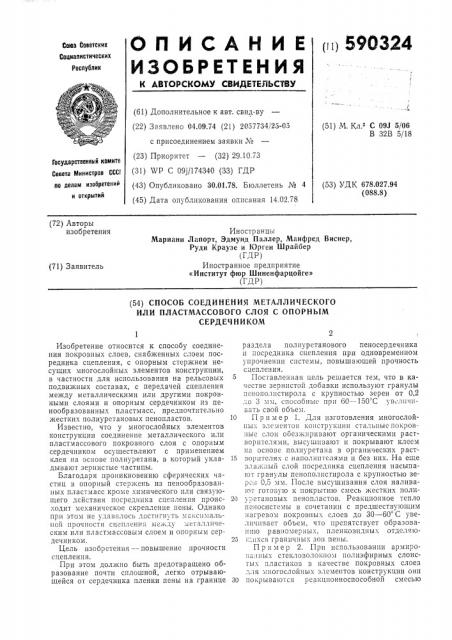

11 11 596324

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Соаа Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 04.09,(4 (21) 2057734/23-05 с присоединением заявки ¹ (23) Приоритет — (32) 29.10.73 (31) %Р С 09j/174340 (33) ГДР (51) М. Кл.2 С 09J 5/06

В 32В 5/18

Государственный квмите

Совета Министров CCCf по делам изобретений и открытий (43) Опубликовано 30.01.78. Бюллетень № 4 (53) УДК 678.027.94 (088.8) (45) Дата опубликования описания 14.02.(8 (72) Авторы изобретения

Иностранцы

Марианн Лапорт, Эдмунд Паллер, Манфред Виснер, Руди Краузе и |Орген Шрайбер (ГДР) Иностранное предприятие

«Институт фвр Шиненфарцойге» (ГДР) (71) Заявитель (54) СПОСОБ СОЕДИНЕНИЯ МЕТАЛЛИЧЕСКОГО

ИЛИ ПЛАСТМАССОВОГО СЛОЯ С ОПОРНЪ|М

СЕРДЕЧ НИ КОМ

Изобретение относится к способу соединения покровных слоев, снабженных слоем посредника сцепления, с опорным стержнем несущих многослойных элементов конструкции, в частности для использования на рельсовых подвижных составах, с передачей сцепления между металлическими или другими покровными слоями и опорным сердечником из пенообразованных пластмасс, предпочтительно жестких полиуретановых пенопластов.

Известно, что у многослойных элементов конструкции соединение металлического или пластмассового покровного слоя с опорным сердечником осуществляют с применением клея на основе полиуретана, в который укладывают зернистые частицы.

Благодаря проникновению сферических частиц в опорный стержень из пенообразованных пластмасс кроме химического пли связующего действия посредника сцепления происходит механическое скрепление пены. Однако при этом не удавалось достигнуть ., акспмальной прочности сцепления между металлическим или пластмассовым слоем и опорным сердечником.

Цель изобретения — повышение прочности сцепления.

При этом должно быть предотвращено образование почти сплошной, легко отрывающейся от сердечника пленки пены на границе раздела полиуретанового пеносердечника и посредника сцепления при одновременном упрочнении системы, повышающей прочность сцепления.

5 Поставленная цель решается тем, что в качестве зернистой добавки используют гранулы пенополистирола с крупностью зерен от 0,2

i0 3 мм, способные при 60 — 150 С увели1иьать свой объем.

10 П р и м ер 1. Для изготовления многослойнrr. элементов конструкции стальпыепокров;1ые слои обезжиривают органическими растворителями, высушивают и покрывают клеем на основе полпуретана в органических раст15 ворителя: с наполнителями и без них. На еще влаж;1ый слой посредника сцепления насыпают гранулы пенополистирола с крупностью вереи 0,5 мм. После высушивания слоя наливают готовую к покрытию смесь жестких поли20 уретановых пенопластов. Реакционное тепло пеносистемы в сочетании с предшествующим

:1агревом покровных слоев до 30 — 60 С уве;гг«r»aaez объем, что препятствует образованию равпомерны. „пленковидных отделяю25 1;;гхся граничных зоп пены.

Пример 2. При использовании армированных стекловолокном полиэфирных слоистых пластиков в качестве покровных слоев

"„IH 1ногослойных элементов конструкции онп

30 покрываются реакционноспособной смесью

590324

Составитель Л. Чижова

Тсхрсд И. Михайлова

Корректоры: Е. Хмелева и 3. Тарасова

lзсдактор Л. Герасимова

Заказ 3332 8 Изд. М !911 Тираж 850

11110 Государстве. « oro комитета Сонета Министров ССС1 по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 1/5

Подписное

Типография, нр. Сапунова, 2 полиэфир — стирол. После этого в еще влажный слой всыпают вспенивающиеся гранулы полистирола с размером зерен 2 мм. После высушивания адгезионного слоя на него наливают полиуретановый пенопласт. Процесс вспенивания протекает как в примере 1.

Технико-экономические преимущества изобретения состоят в том, что упрочняется общая связь пограничного слоя, повышающего прочность сцепления, дополнительно происходит механическое разрушение вспенивающей пленки, так как в процессе вспенивания слой посредника сцепления подвергается действию реакционного тепла вспенивающей системы, причем одновременно увеличиваются частицы, вдающиеся в образующийся пеносердечник.

Таким образом, даже при высокой механической и динамической длительной нагрузке прочность многослойного элемента конструкции определяется не прочностью сцепления покровных слоев, а параметрами пеносердечника.

Формула изобретения

Способ соединения металлического или пластмассового слоя с опорным сердечником из жестких пол иуретановых пенопластов, включающий нанесение на металлический или пластмассовый слой клея на основе полиуре1о тана с наполнителем или без него и последующее покрытис зернистой добавкой, о т л ич а ю шийся тем, что, с целью повышения прочности сцепления, в качестве зернистой добавки используют гранулы пенополистирола

15 с размером зерен 0,2 — 3 мм, способные при

60 — 150 С увеличивать свой объем.

Источники информации, принятые во внимание при экспертизе

1. Патент ГДР М 90151, кл. В 61D 17/04, 20 опубл. 1972.
