Реферат

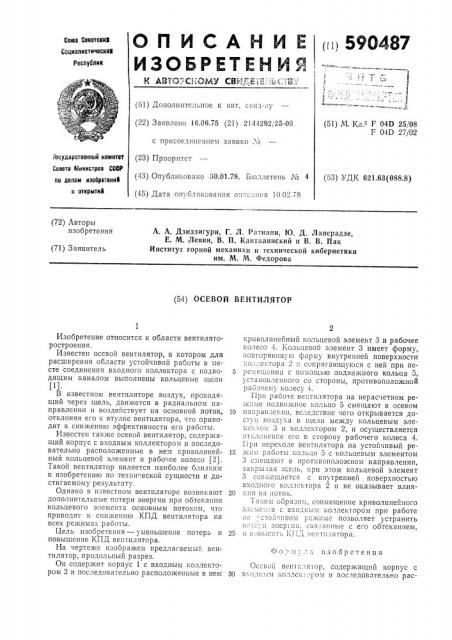

!! I! 59Î487

ОП ИСАНИ Е

Союз Советска

Сскиалистическии

Республик

ИЗОБРЕТЕНИЯ (б1) Дополнительное к авт. сгпд-л (51) М. Кл. - F 04D 25/08

F 04D 27/02 (22) Заявлено 16.06.75 (21) 2144292125-06 с присоединением заявки М (23) Приоритет (43) Опубликовано 30.01.78. Бюллетень М 4 (45) Дата опубликования оп. c;;III!я 10.02.78

Государственный комитет

Совета Министров ССОР по делам изобретений н открытии (53) УДК 621.63(088.8) (72) Авторы изобретения

А. А. Дзидзигури, Г. Л. Ратиани, Ю. Д. Лаперадзе, E. М. Левин, В. П. Канталинский и В. В. Пак

Институт горной механики и технической кибернетики им. М. М. Федорова (71) Заявитель (54) ОСЕВОЙ ВЕНТИЛЯТОР крпволинейньш кольцевой элемент 3 и рабочее колесо 4. Кольцевой элемент 3 имеет форму, повторяющую форму внутренней поверхности ко.-.лектор", 2 и сопрягающуюся с ней при пе5 рсмещен1ш с помощью подвижного кольца 5, устаповлеш:ого со стороны, противоположной рабочему колесу 4.

Прп работе ве тплятора на нерасчетном ре;I !I.iIe 17ol I1 aIoe ко 7hllo 5 смещают B oceBQM

10 1!a!Ipa!.7c!! IIII, вследствие чего открывается доступ воздуха в щели между кольцевым элемс ггом 3 и коллектором 2, и осуществляется отклонение его в сторону рабочего колеса 4.

При переходе вентилятора на устойчивый ре15 жпм работы коль.rî 5 с кольцевым элементом

3 смещают в противоположном направлении, закрызая щель, при этом кольцевой элемент

3 сов ме1цается с внутренней поверхностью

ВходпОГО кОл, Iектора 2 и не оказывает Влия20 пия на поток.

Таким Образом, совмещение криволинейного элене;1,а с вхо.т1.ь1м ко7лектором при работе .! 1 усто11 иDoэ1 1.сжиме позволяет pcT13анить ног:. и энергии. сгя=аппые с его обтеканием, 25 и I.oâèслть М, . л, снтилятора.

Осевой вептиля1ор, содержащий корпус с

30 входным коллекгл1ом и последовательно расИзобретение относится к области вентиляторостроения.

Известен осевой вентилятор, в котором для расширения области устойчивой работы в месте соединения входного коллектора с подводящим каналом выполнены кольцевые щели (Ч.

В известном вентиляторе воздух, проходящий через щель, движется в радиальном направлении и воздействует на основной поток, отклоняя его к втулке вентилятора, что приводит к снижению эффективности его работы.

Известен также осевой вентилятор, содержащий корпус с входным коллектором и последовательно расположенные в нем криволинейный кольцевой элемент и рабочее колесо (2).

Такой вентилятор является наиболее близким к изобретению по техни. еской сущности и достигаемому результату.

Однако в известном вентиляторе возникают дополнительные потери энергии при обтекании кольцевого элемента основным потоком, что приводит к спижешпо КПД вентилятора на всех режимах работы.

Цель изобретения — уменьшение потерь и повышение КПД вентилятора.

На чертеже изображен предлагаемый вентилятор, продольный разрез.

Он содержит корпус 1 с входным коллектором 2 и последовательно расположенные в нем

Форму.:, пзобрстения

590487

Составитель О. Тишина

Тсхред И. Михайлова

Редактор Н. Богатова

Корректоры: Л. Котова и Е. Мохова

Заказ 3176/12 Изд. ¹ 148 Тираж 881

ИПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Я(-35, Раушская иаб., д. 4/5

Подписное

Типография, пр. Сапунова, 2 положенные в нем криволинейный кольцевой элемент и рабочее колесо, отличающийся тем, .то, с целью уменьшения потерь и повышения КПД, криволинейный кольцевой элемент имеет форму, повторяющую форму внутренней поверхности коллектора и сопрягающуюся с ней при перемещении с помощью подвижного кольца, установленного са стороны, противоположной рабочему колесу.

Источники информации, принятые во внимание при экспертизе

5 1. Авторское свидетельство СССР № 166990, кл. F 04D 25/10, 1964.

2. Патент ПНР № 58390, кл. 27С 11/06, опублик. 1969.
