Реферат

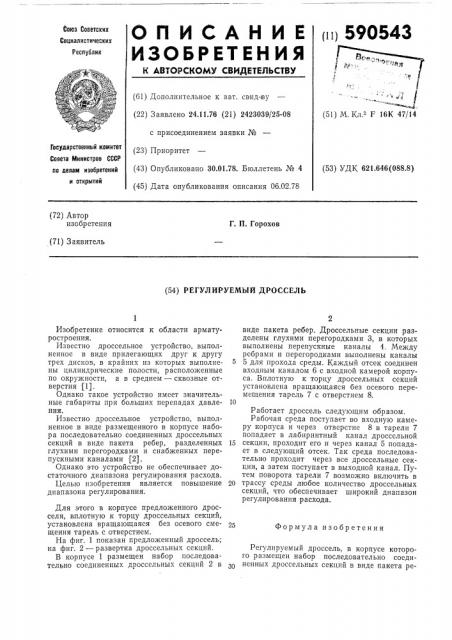

щ 590543

О П И С А Н И Е

ИЗОЬЕИтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (51) М. Кл. F 16К 47/14 (61) Дополнительное к авт. свид- ву (22) Заявлено 24.11.76 (21) 2423039/25-08 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.01.78. Бюллетень № 4 (45) Дата опубликования описания 06.02.78

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.646(088.8) (72) Автор изобретения

Г. П. Горохов (71) Заявитель (54) РЕГУЛИРУЕМЫЙ ДРОССЕЛЬ

Изобретение относится к области арматуростроения.

Известно дроссельное устройство, выполненное в виде прилегающих друг к другу трех дисков, в крайних из которых выполнены цилиндрические полости, расположенные по окружности, а в среднем — сквозные отверстия (1).

Однако такое устройство имеет значительные габариты при больших перепадах давления.

Известно дроссельное устройство, выполненное в виде размещенного в корпусе набора последовательно соединенных дроссельных секций в виде пакета ребер, разделенных глухими перегородками и снабженных перепускными каналами (2).

Однако это устройство не обеспечивает достаточного диапазона регулирования расхода, Целью изобретения является повышение диапазона регулирования. для этого в корпусе предложенного дрос селя, вплотную к торцу дроссельных секций, установлена вращающаяся без осевого смещения тарель с отверстием.

На фиг. 1 показан предложенный дроссель; на фиг, 2 — развертка дроссельных секций.

В корпусе 1 размещен набор последовательно соединенных дроссельных секций 2 в виде пакета ребер. Дроссельные секции разделены глухими перегородками 3, в которых выполнены перепускные каналы 4. Между ребрами и перегородками выполнены каналы

5 5 для прохода среды. Каждый отсек соединен входным каналом 6 с входной камерой корпуса. Вплотную к торцу дроссельных секций установлена вращающаяся без осевого перемещения тарель 7 с отверстием 8.

Работает дроссель следующим образом.

Рабочая среда поступает во входную камеру корпуса и через отверстие 8 в тарели 7 попадает в лабиринтный канал дроссельной

15 секции, проходит его и через канал 5 попадает в следующий отсек. Так среда последовательно проходит через все дроссельные секции, а затем поступает в выходной канал. Путем поворота тарели 7 возможно включить в

20 трассу среды любое количество дроссельных секций, что обеспечивает широкий диапазон регулирования расхода.

Формула изобретения

Регулируемый дроссель, в корпусе которого размещен набор последовательно соединенных дроссельных секций в виде пакета ре590543

Рие. 2

Изд. № 178 Тираж 1154

Заказ 3330/17

НПО

Подписное

Типография, пр. Сапунова, 2

3 бер, разделенных глухими перегородками и снабженных перепускными каналами, о т л ич ающийся тем, что, с целью расширения диапазона регулирования, в корпусе вплотну о к торцу дроссельных секций установлена вращающаяся тарель с отверстием.

Источники информации, принятые во внимание при экспертизе

1. Лвторское свидетельство CCCP ¹431361, кл. F 16К 47/14, 1972.

2. Лвторское свидетельство СССР №402729, кл. F 15Р 1/02, 1971.
