Реферат

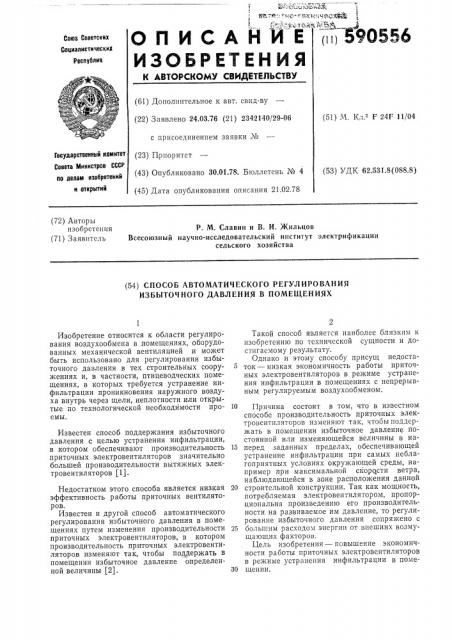

1 ц 59О556

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Ресоублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 24.03.76 (21) 2342140/29-06 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.01.78, Бюллетень № 4 (45) Дата опубликования описания 21.02.78 (51) М. Кл.2 F 24Г 11/04

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК 62.531.8(088 8) (72) Авторы изобретения (71) Заявитель

P. М. Славин и В. И. Жильцов

Всесоюзный научно-исследовательский институт электрификации сельского хозяйства (54) СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ

ИЗБЫТОЧНОГО ДАВЛЕНИЯ В ПОМЕЩЕНИЯХ

Изобретение относится к области регулирования воздухообмена в помещениях, оборудованных механической вентиляцией и может быть использовано для регулирования избыточного давления в тех строительных сооружениях и, в частности, птицеводческих помещениях, в которых требуется устранение инфильтрации проникновения наружного воздуха внутрь через щели, неплотности или открытые по технологической необходимости проемы.

Известен способ поддержания избыточного давления с целью устранения инфильтрации, в котором обеспечивают производительность приточных электровентиляторов значительно большей производительности вытяжных электровентиляторов (1).

Недостатком этого способа является низкая эффективность работы приточных вентиляторов, Известен и другой способ автоматического регулирования избыточного давления в помещениях путем изменения производительности приточных электровентиляторов, в котором производительность приточных электровентиляторов изменяют так, чтобы поддержать в помещении избыточное давление определенной величины (2).

Такой способ является наиболее близким к изобретению по техничсской сущности и достигаемому результату.

Однако и этому способу присущ недостаток — низкая экономичность работы приточных электровентиляторов в режиме устранения инфильтрации в помещениях с непрерывным регулируемым воздухообменом.

10 Причина состоит в том, что в известном способе производительность приточных электровентиляторов изменяют так, чтооы поддержать в помещении избыточное давление постоянной или изменяющейся величины в на15 перед заданных пределах, обеспечивающей устранение инфильтрации при самых неблагоприятных условиях окружающей среды, например при максимальной скорости ветра, наблюдающейся в зоне расположения данной

20 строительной конструкции. Так как мощность, потребляемая электровентилятором, пропорциональна произведению его производительности на развиваемое им давление, то регулирование избыточного давления сопряжено с

25 большим расходом энергии от внешних возмущающих факторов.

Цель изобретения — повышение экономичности работы приточных электровентиляторов в режиме устранения инфильтрации в поме30 щении.

Формула изобретения

Составитель А. Смирнова

Текред Н. Рыбкина Корректор Т. Добровольская

Редактор Н. Богатова

Подписное

Заказ 3328/10 Изд. № 219 Тираж 1014

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Это достигается тем, что измеряют разность давлений внутри и вне помещения и давление, создаваемое ветром в направлении его действия на данное помещение, и изменяют производительность приточных электровентиляторов, поддерживая величину разности давлений, пропорциональной, в частности, равной текущей величине давления, создаваемого ветром.

На чертеже представлена блок-схема, реализующая предлагаемый способ, Блок-схема включает устройство 1 для измерения давления, создаваемого ветром в направлении его действия на помещение; устройство 2 для измерения разности давлений внутри и вне помещения; устройство 3 сравнения; устройство 4 для управления производительностью приточных электровентиляторов и приточные электровентиляторы 5.

Сигнал с выхода устройства 1, пропорциональный текущему значению ветрового давления, и с выхода устройства 2, пропорциональный разности давлений воздуха внутри и вне помещения, поступает на вход устройства 3 сравнения, выделяющее текущую разность указанных сигналов. С выхода устройства 3 сравнения разностный сигнал поступает на вход устройства 4 для управления производительностью приточных электр овентиляторов

5, производительность которых изменяется в соответствии с управляющим сигналом в большую или меньшую сторону так, чтобы поддержать величину выделенной разности давлений, пропорциональной текущей величине ветрового давления.

Применение предлагаемого способа автоматического регулирования избыточного давления в помещениях обеспечит повышение экономичности работы приточных электровентиляторов в режиме устранения инфильтрации; исключение случаев проникновения воздуха внутрь помещения через щели и неплотности, что значительно сократит дополнительные затраты электроэнергии, потребляемой приточными электровентиляторами при устранении инфильтрации, и улучшит качество выполнения технологических процессов в птицеводческих помещениях.

Способ автоматического регулирования избыточного давления в помещениях типа птицеводческих путем изменения производительности приточных электровентиляторов, о тл и ч а ю шийся тем, что, с целью повышения экономичности работы приточных электровентиляторов в режиме устранения инфильтрации, измеряют разность давлений внутри и вне помещения и давление, создаваемое ветром в направлении его действия на данное помещение, и изменяют производительность приточных электровентиляторов, поддерживая величину разности давлений, пропорциональной, в частности, равной текущей величине давления, создаваемого ветром.

Источники информации, принятые во внимание при экспертизе

1. Максимов Г. А. Движение воздуха при работе систем вентиляции и отопления. Л., 35 Изд-во литературы по строительству, 1972, с. 61.

2. Патент Франции № 2068942, кл. F 24F

11/00, опубл. 1971.
