Клапан-зонт для системы вытяжной вентиляции

Клапан-зонт для системы вытяжной вентиляции

Иллюстрации

Показать все

Реферат

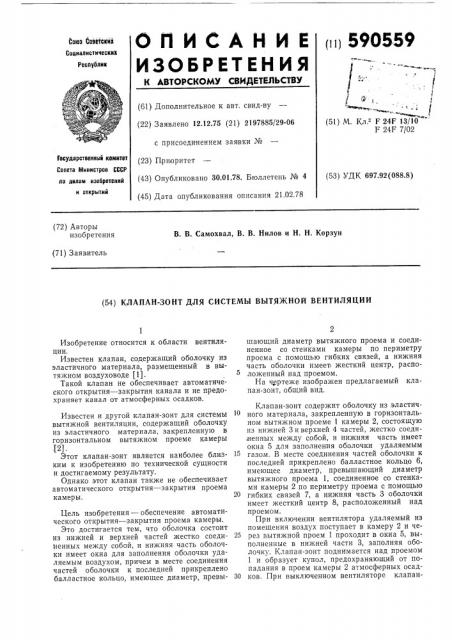

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ пп 590559

Союз баветских

Социалистических

Реслублнк

/ ъ (51) М. Кл.2 F 24F 13/10

F 24F 7/02

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Дополнительное к авт. свид-ву (22) Заявлено 12.12.75 (21) 2197885/29-06 с присоединением заявки №

Государственный комнтет

Совета Министров СССР ло делам изобретений н открытий (23) При оритет (43) Опубликовано 30.01.78. Бюллетень № 4 (45) Дата опубликования описания 21.02.78 (53) УДК 697.92(088.8) (72) Авторы изобретения

В. В. Самохвал, В. В. Нилов и Н. H. Корзун (71) Заявитель (54) КЛАПАН-ЗОНТ ДЛЯ СИСТЕМЫ ВЫТЯЖНОЙ ВЕНТИЛЯЦИИ

Изобретение относится к области вентиляции.

Известен клапан, содержащий оболочку из эластичного материала, размещенный в вытяжном воздуховоде (1).

Такой клапан не обеспечивает автоматического открытия — закрытия канала и не предохраняет канал от атмосферных осадков.

Известен и другой клапан-зонт для системы вытяжной вентиляции, содержащий оболочку из эластичного материала, закрепленную в горизонтальном вытяжном проеме камеры .(2).

Этот клапан-зонт является наиболее близким к изобретению по технической сущности и достигаемому результату.

Однако этот клапан также не обеспечивает автоматического открытия — закрытия проема камеры.

Цель изобретения — обеспечение автоматического открытия — закрытия проема камеры.

Это достигается тем, что оболочка состоит из нижней и верхней частей жестко соеди ненных между собой, и нижняя часть оболочки имеет окна для заполнения оболочки удаляемым воздухом, причем в месте соединения частей оболочки к последней прикреплено балластное кольцо, имеющее диаметр, превь.шающий диаметр вытяжного проема и соединенное со стенками камеры по периметру проема с помощью гибких связей, а нижняя часть оболочки имеет жесткий центр, расположенный над проемом.

На чертеже изображен предлагаемый клапан-зонт, общий вид, Клапан-зонт содержит оболочку из эластичного материала, закрепленную в горизонтальном вытяжном проеме 1 камеры 2, состоящую из нижней 3 и верхней 4 частей, жестко соеди,ненных между собой, и нижняя часть имеет окна 5 для заполнения оболочки удаляемым газом. В месте соединения частей оболочки к последней прикреплено балластное кольцо б, имеющее диаметр, превышающий диаметр вытяжного проема 1, соединенное со стенками камеры 2 по периметру проема с помощью

20 гибких связей 7, а нижняя часть 3 оболочки имеет жесткий центр 8, расположенный над проемом.

При включении вентилятора удаляемый из помещения воздух поступает в камеру 2 и че25 рез вытяжной проем 1 проходит в окна 5, выполненные в нижней части 3, заполняя оболочку. Клапан-зонт поднимается над проемом

1 и образует купол, предохраняющий от попадания в проем камеры 2 атмосферных осад30 ков. При выключенном вентиляторе клапан590559

Составитель В. Сосновская

Техред Н. Рыбкина 1(орректор Т. Добровольская

Редактор Н. Богатова

Подписное

Заказ 3328/13 Изд. л1з 219 Тираж 1014

НПО Государственпого комитета Совета Министров СССР по дслам изобретений и открытий

113035, Москва, ?К-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2 зонт под весом балластного кольца 6 опуска.ется, а так как диаметр кольца превышает диаметр вытяжного проема, и жесткий центр .8 нижней части 3 оболочки расположен над проемом 1, то оболочка перекрывает проем с образованием купола, также предохраняющего от скопления на клапане-зонте атмосферных осадков.

Таким образом, предлагаемый клапан-зонт обеспечивает автоматическое открытие-закрытие проема камеры, Формула изобретения

1. Клапан-зонт для системы вытяжной вентиляции, содержащий оболочку из эластичного материала, закрепленную в горизонтальном вытяжном проеме камеры, отличаюшийся тем, что, с целью обеспечения автоматического открытия-закрытия проема камеры, оболочка состоит из нижней и верхней частей, жестко соединенных между собой, и нижняя часть оболочки имеет окна для заполнения оболочки удаляемым воздухом, 2. Клапан-зонт по п. 1, отлич ающиийся тем, что в месте соединения частей оболочки к последней прикреплено балластное кольцо, имеющее диаметр, превышающий диаметр вытяжного проема.

3. Клапан-зонт по пп. 1 и 2, отличаюшийся тем, что балластное кольцо соединено со стенками камеры по периметру проема с помощью гибких связей.

4. Клапан-зонт по п. 1, отличающийся тем, что нижняя часть оболочки имеет жесткий центр, расположенный над проемом.

Источники информации, принятые во внимание при экспертизе

1. Патент Франции № 1593270, кл. F 24F, 1970.

20 2. Патент Швейцарии № 562999, кл. F 24F

13/08, июль 1975.
