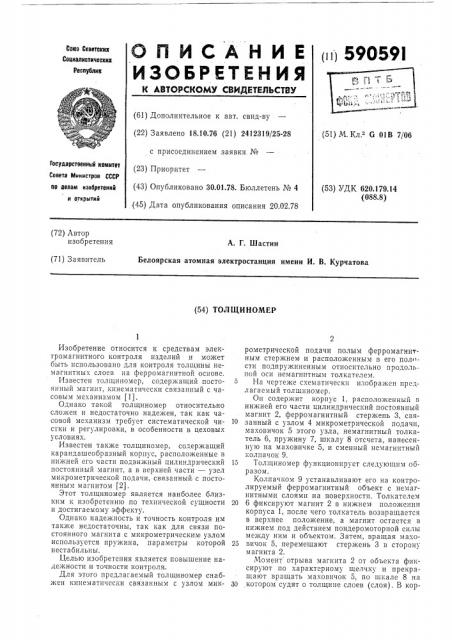

О П И С А Н И Е и) 59059!

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реснублнк (61) Дополнительное к авт. свид-ву (22) Заявлено 18.10.76 (21) 2412319/25-28 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.01.78. Бюллетень № 4 (45) Дата опубликования описания 20.02.78 (51) М. Кл. G 01В 7/06

Государственный комитет

Совета Министров СССР (53) УДК 620.179.14 (088.8) ио делам изобретений н открытий (72) Автор изобретения

А. Г. Шастин

Белоярская атомная электростанция имени И. В. Курчатова (71) Заявитель (54) ТОЛЩИНОМЕР

Изобретение относится к средствам электромагнитного контроля изделий и может быть использовано для контроля толщины немагнитных слоев на ферромагнитной основе.

Известен толщиномср, содержащий постоянный магнит, кинематически связанный с часовым механизмом (1).

Однако такой толщиномер относительно сложен и недостаточно надежен, так как часовой механизм требует систематической чистки и регулировки, в особенности в цеховых условиях.

Известен также толщиномер, содержащий карандашеобразный корпус, расположенные в нижней его части подвижный цилиндрический постоянный магнит, а в верхней части — узел микрометрической подачи, связанный с постоянным магнитом (2).

Этот толщиномер является наиболее близким к изобретению по технической сущности и достигаемому эффекту.

Однако надежность и точность контроля им также недостаточны, так как для связи постоянного магнита с микрометрическим узлом используется пружина, параметры которой нестабильны.

Целью изобретения является повышение надежности и точности контроля,.

Для этого предлагаемый толщиномер снабжен кинематически связанным с узлом микрометрической подачи полым ферромагнитным стержнем и расположенным в его пол сти подпружиненным относительно продольной оси немагнитным толкателем.

На чертеже схематически изображен предлагаемый толщиномер.

Он содержит корпус 1, расположенный в нижней его части цилиндрический постоянный магнит 2, ферромагнитный стержень 3, свя10 занный с узлом 4 микрометрической подачи, маховичок 5 этого узла, немагнитный толкатель 6, пружину 7, шкалу 8 отсчета, нанесенную на маховичке 5, и сменный немагнитный колпачок 9.

15 Толщиномер функционирует следующим ооразом.

Колпачком 9 устанавливают его на контролируемый ферромагнитный объект с немагнитными слоями на поверхности. Толкателем

20 6 фиксируют магнит 2 в нижнем положеннн корпуса 1, после чего толкатель возвращается в верхнее положение, а магнит остается в нижнем под действием пондеромоторпой: силы между ним и объектом. Затем, вращая махо25 вичок 5, перемещают стержень 3 в сторону магнита 2.

Момент отрыва магнита 2 от объекта фиксируют по характерному щелчку и прекращают вращать маховичок 5, по шкале 8 на

30 котором судят о толщине слоев (слоя). В кор590591

Составитель Л. Духанин

Редактор О. Юркова Техред H. Рыбкина Корректор Л. Денискина

Г1одписное

Заказ 3182/10 Изд. № 159 Тираж 907

НГ10 Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 пусе 1 может быть прорезь или часть его может быть прозрачной для визуализации положения магнита 2.

Формула изобретения 1 олщиномер, содержащий карандашеобразный корпус и расположенные в нижней его части подвижный цилиндрический постоянный магнит, а в верхней части — узел микрометрической подачи, связанный с постоянным магнитом, отличающийся тем, что, с целью повышения надежности и точности контроля, он снабжен кинематически связанным с узлом микрометрической подачи полым ферромагнитным стержнем и расположенным в его полости подпружиненным относительно продольной оси немагнитным толкателем.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 134882, кл. G 01В 7/Об, 19бО.

10 2, Валитов А. М.-З. и др. Приборы и методы контроля толщины покрытий, М., «Машиностроение», 1970, с. 13.
