Реферат

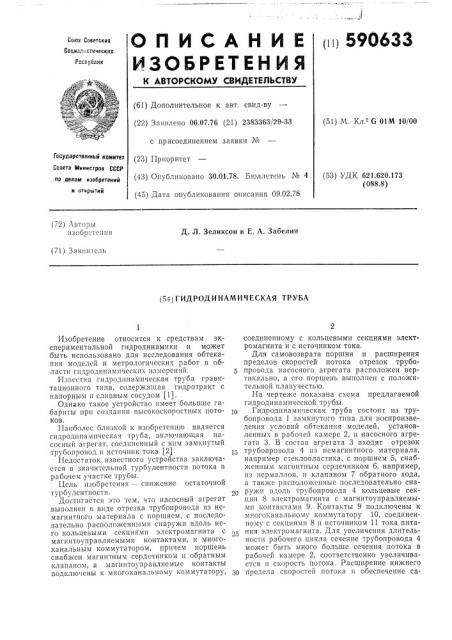

О П И С А Н И Е (ii! 590633

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 06.07.76 (21) 2383363/29-33 (51) М. Кл. G 01М 10/00 с присоединением заявки ¹

Государственный комитет

Совета Министров СССР по делам изобретений и открытнЙ (23) Приоритет (43) Опубликовано 30.01.78. Бюллетень № 4 (45) Дата опубликования описания 09.02.78 (53) УДК 621.620.173 (088.8) (72) Авторы изоорстения

Д. Л. Зеликсон и E. А. Забелин (71) Заявитель (54) ГИДРОДИНАМИЧЕСКАЯ ТРУБА

Изобретение относится к средствам экспериментальной гидродинамики и может быть использовано для исследования обтекания моделей и метрологических работ в области гидродинамнческих измерений.

Известна гидродпнамическая труба гравитационного типа, содержащая гидротракт с напорным и сливным сосудом (1).

Однако такое устройство имеет большие габариты прп создании высокоскоростных потоков.

Наиболес близкой к изобретению является гидродппамическая труба, включающая HB сосный агрегат, соединенный с ним замкнутый трубопровод п источник тока (2).

Недостаток известного устройства заключается в значительной турбулентности потока в р а бочем уч а стке трубы.

Цель изобретения — снижение остаточной турбулентности.

Достигается это тем, что насосный агрегат выполнен в виде отрезка трубопровода из немагнитного материала с поршнем, с последовательно расположенными снаружи вдоль него кольцевыми секциями электромагнита с магнитоуправляемыми контактами, и многоканальным коммутатором, причем поршень снабжен магнитным сердечником и обратным клапаном, а магнитоуправляемые контакты подключены к многоканальному коммутатору, соединенному с кольцевыми секциями электромагнита и с источником тока.

Для самовозврата поршня и расширения пределов скоростей потока отрезок трубопровода насосного агрегата расположен вертикально, а его поршень выполнен с положительной плавучестью.

На чертеже показана схема предлагаемой гидродинамической трубы.

1р Гидродинамическая труба состоит из трубопровода 1 замкнутого типа для воспроизведения условий обтекания моделей, установленных в рабочей камере 2, и насосного агрегата 3. В состав агрегата 3 входят отрезок трубопровода 4 из немагнитного материала, например стеклопластика, с поршнем 5, снабki

В 6;5 /- Г ) Типография, пр. Сапунова, 2 мовозврата поршня 5 могут быть достигнуты при вертикальном расположении трубопровода 4 и выполнении поршня 5 с положительной плавучестью за счет наличия в нем герметичн ых п ол остей 12. 5

Работает гидродинамическая труба следующим образом.

При исследовании обтекания моделей гидротракт 1, рабочая камера 2 и трубопровод 4 заполнены жидкостью, например водой. Поршень 5 всплывает в верхнее положение, раскрывая клапан 7 обратного хода. При остановке поршня клапан закрывается, а коммутатор 10 подключает источник 11 питания к верхней секции 8 электромагнита, который 15 втягивает магнитный сердечник 6 поршня 5, заставляя последний перемещаться вниз— начинается рабочий цикл насоса. По мсре движения поршня его магнитный сердечник, шунтируя магнитные зазоры, обеспечивает последовательное срабатывание магнитоуправляемых контактов 9, которые посылают импульсы на коммутатор 10, а последний поочередно подключает секции 8 к источнику 11 питания и отключает секции, расположенные выше поршня 5. Скорость поршня зависит от соотношения спл плавучести, сопротивления и тягового усилия электромагнита и может регулироваться током источника питания и количеством одновременно подключенных секций 8, определяемым установкой коммутатора 10 на заданную программу. Крайний нижний контакт 9 обеспечивает отключение электромагнита, когда используется самовозврат поршня 5 или коммутацию секций 8 в обратном порядке.

Формула изобретения

Гидродинамическая труба, включающая насосный агрегат, соединенный с ним замкнуIbIH трубопровод и источник тока, о т л и ч а ю щ а яс я тем, что, с целью снижения остаточной турбулентности, насосный агрегат выполнен в виде отрезка трубопровода из немагнитного материала с поршнем, с последовательно расположенными снаружи вдоль него кольцевыми секциями электромагнита с магнитоуправляемыми контактами, и многоканальным коммутатором, причем поршень снабжен магнитным сердечником и обратным клапаном, а магнитоуправляемые контакты подключены к многоканальному коммутатору, соединенному с кольцевыми секциями электромагнита и с источником тока.

2. Труба по п. 1, о тл и ч а ю ща я ся тем, что отрезок трубопровода насосного агрегата расположен вертикально, а его поршень выполнен с положительной плавучестью.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР М 352991, кл. G 01М 10/00, 1971.

2. Авторское свидетельство СССР Хв 284372, кл. G 01 M 10/00, 1969, Составитель Ю. Лямин
