Реферат

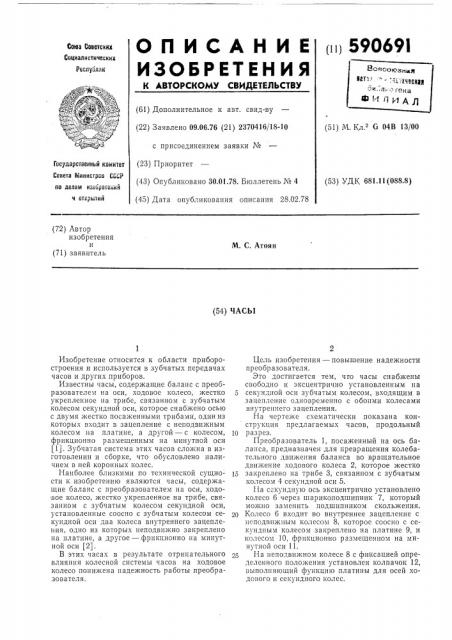

п1 59069I

ОП ИСАН И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсиии

Социалистических

Ресщ лии (61) Дополнительное к авт. свид-ву (22) Заявлено 09.06.76 (21) 2370416/18-10 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 30.01.78. Бюллетень № 4 (45) Дата опубликования описания 28.02.78 (51) М. Кл G 04В 13/00

Государственный комитет

Совета Мииистрао СССР оо делам иаойретеиий и отирьпий (53) УДК 681.11(088,8) (72) Лвтор изобретения и (71) заявитель

М. С. Атоян (54) ЧАСЫ

Изобретение относится к области приборостроения и используется в зубчатых передачах часов и других приборов.

Известны часы, содержащие баланс с преобразователем на оси, ходовое колесо, жестко укрепленное на трибе, связанном с зубчатым колесом секундной оси, которое снабжено осью с двумя жестко посаженными трибами, один из которых входит в зацепление с неподвижным колесом на платине, а другой — с колесом, фрикционно размещенным на минутной оси (11. Зубчатая система этих часов сложна в изготовлении и сборке, что обусловлено наличием в ней коронных колес.

Наиболее близкими по технической сущности к изобретению являются часы, содержащие баланс с преобразователем на оси, ходовое колесо, жестко укрепленное на трибе, связанном с зубчатым колесом секундной оси, установленные соосно с зубчатым колесом секундной оси два колеса внутреннего зацепления, одно из которых неподвижно закреплено на платине, а другое — фрикционно на минутной оси (21.

В этих часах в результате отрицательного влияния колесной системы часов на ходовое колесо пони?кена надежность работы преобразователя, Цель изобретения — повышение надежности преобразователя.

Это достигается тем, что часы снабжены свободно и эксцентрично установленным на

5 секундной оси зубчатым колесом, входящим в зацепление одновременно с обоими колесами внутреннего зацепления.

На чертеже схематически показана конструкция предлагаемых часов, продольный

1О разрез.

Преобразователь 1, посаженный на ось баланса, предназначен для превращения колебательного движения баланса во вращательное движение ходового колеса 2, которое жестко

1, закреплено на трибе 3, связанном с зубчатым колесом 4 секундной оси 5.

Ela секундную ось эксцентрично установлено колесо 6 через шарикоподшипник 7, который можно заменить подшипником скольжения.

Колесо б входит во внутреннее зацепление с нсподBH?KIIbIivf колесом 8, которое соосно с секундным колесом закреплено на платине 9, и колесом 10, фрикционно размещенном на минутной оси 11.

На неподвижном колесе 8 с фиксацией определенного положения установлен колпачок 12, выполняющий функцию платины для осей ходового и секундного колес, 590691

Формула изобретения

-e!

Составитель И. Храпунова

Техред А. Камышникова Корректоры: В. Посельский и Л. Денискина

Редактор Т. Рыбалова

Заказ 3334/2 Изд. ¹ 233 Тираж 563

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, )К-35, Раушская наб., д. 4/5

Подписное

Типография, пр. Сапунова, 2

Часы работают следующим образом.

Вращательное движение от ходового колеса 2 через триб 3 передается колесу 4 секундной оси 5, Эксцентрически установленное на ось 5 секундного колеса дополнительное колесо 6 одновременно обкатывается по зубьям неподвижного колеса 8, имеющего 59 зубьев, и колеса 10 минутной оси 11, имеющего 60 зубьев.

Средние диаметры зубчатых колес 8 и 10 одинаковые, следовательно, шаг зубьев на неподвижном колесе несколько больше.

При одном обороте секундного колеса 4 минутное колесо 10 получает угловое смещение на один зуб, т. е. 1/60 оборотов, то что требуется в часовом механизме. Вращение от минутной оси 11 передается к механизму стрелового аппарата.

Конструкция предлагаемых часов создает условия самоторможения, которое устраняет обратное воздействие крутящего момента минутной оси на секундную ось, а следовательно, на ходовое колесо и преобразователь.

Часы, содержащие баланс с преобразовате-. лем на оси, ходовое колесо, жестко укрепленное на трибе, связанном с зубчатым колесом секундной оси, установленные соосно с зубчатым колесом секундной оси два колеса внутреннего зацепления, одно из которых неподвижно закреплено на платине, а другое фрик1р ционно на минутной оси, отличающиеся тем, что, с целью повышения надежности в работе преобразователя, они снабжены свободно и эксцентрично установленным на секундной оси зубчатым колесом, входящим в зацепление

15 одновременно с обоими колесами внутреннего зацепления.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 407267, кл. G 04В 13/00, 1972.

2. Авторское свидетельство СССР № 465616, кл. G 04В 13/00, 1973.
