Реферат



п11 590 832

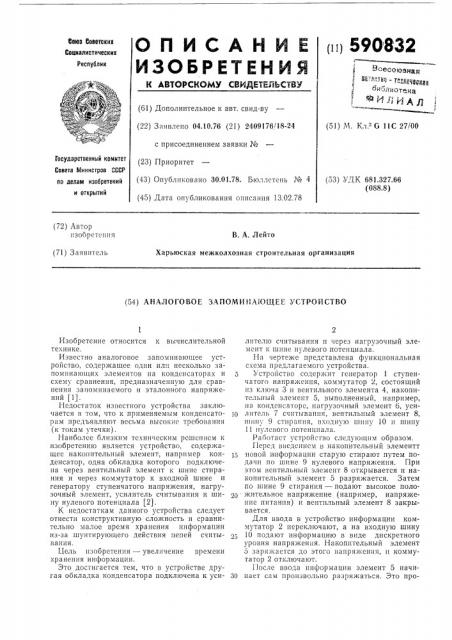

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

-сесоюзн@и

Й Ив. -:I1III1 ГВУНрубр онблi; orp III

"@ и . yj ф, л (61) Дополнительное к авт. свид-ву (22) Заявлено 04.10.76 (21) 2409176/18-24 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.01.78. Бюллетень № 4 (45) Дата опубликования описания 13.02.78 (51) М. Кл.- G 11С 27/00

Государственный комитет

Совета Министров СССР (53) УДК 681.327.66 (088,8) по делам изобретений и открытий (72) Автор изобретения

В. А. Лейто (71) Заявитель

Харьюская межколхозная строительная организация (54) АНАЛОГОВОЕ ЗАПОМИ11А1О111ЕЕ УСТРОЙСТВО

Изобретение относится к вычислительной технике.

Известно аналоговое запоминающее устройство, содержащее один ил;I несколько запоминающих элементов на конденсаторах и схему сравнения, предназначенную для сравнения запоминаемого и эталонного напряжений (1).

Недостаток известного устройства заключается в том, что к применяемым конденсаторам предъявляют весьма высокие требования (к токам утечки).

1-1аиболее близким техническим решением к изобретению является устройство, содержащее накопительный элемент, например конденсатор, одна обкладка которого подключена через вентильный элемент к шине стирания и через коммутатор к входной шине и генератору ступенчатого напряжения, нагрузочный элемент, усилитель считывания и шину нулевого потенциала (2).

К недостаткам данного устройства следует отнести конструктивную сложность и сравнительно малое время хранения информации из-за шунтирующего действия цепей считывания.

Цель изобретения — увеличение времени хранения информации.

Это достигается тем, что в устройстве другая обкладка конденсатора подключена к усилителю считывания и через нагрузочный элемент к шине нулевого потенциала.

На чертеже представлена функциональная схема предлагаемого устройства.

Устройство содержит генератор 1 ступенчатого напряжения, коммутатор 2, состоящий из ключа 3 и вентильного элемента 4, накопительный элемент 5, выполненный, например, а конденсаторе, пагрузочный элемент Ь, уси1п литель 7 считывания, вентильный элемент 8, шипу 9 стирания, входную шину 10 и шину

11 пулевого потенциала.

Работает устройство следующим образом.

Перед введением в накопительный элементт

1 новой информации старую стирают путем подачи по шине 9 нулевого напряжения. При этом вентильный элемент 8 открывается и накопительный элемент 5 разряжается. Затем по шине 9 стирания — подают высокое положительное напряжение (например, напряжение питания) и вентпльный элемент 8 закрывается.

Для ввода в устройство информации коммутатор 2 переключают, а на входную шину

10 подают информацию в виде дискретного уровня напряжения. Накопительный элемент б заряжастся до этого напряжения, и коммутатор 2 отключают.

После ввода информации элемент 5 начи30 пает сам произвольно разряжаться. Это про590832

Формула изобретения ипформа1 I а П " 51 Ж сГ ,У !

Составитель В, Фролов

Техрсд И. Михайлова

Рсдактор И. Грузова корректор Л. Денискииа

Заказ 3269/13 Изд. № 168 Тираж 738

1-1ПО Государственного кохштста Совета Министров СССР по,,слам изобретений и открытий

113035, Москва, )K-35, Раушская паб., и. 4/5

Подписное

Типография, пр. Сапунова, 2 исходит по цепям ввода и стирания информации. Так как на верхнюю обкладку конденсатора подключены лишь эти цепи, то разряд его происходит медленнее, чем в известных решениях. Это обусловливает увеличение времени хранения информации на накопительном элементе 5.

При считывании информации коммутатор 2 переключают в положение, отличающееся от его стояния при вводе информации, и подают с генератора 1 ступенчатое возрастающее напряжение, одна ступень которого соответствует единице информации. До тех пор, пока напряжение на накопительном элементе

5 выше величины ступенчатого напряжения, вентильный элемент 4 заперт. Как только ступенчатое напряжение прев1ыспт напряжение на элементе 5, так он начинает подзаряжаться от генератора 1. В результате этого в нагрузочном элементе 6 возникает ток, соответствующее ему падение напряжения фиксируется усилителем 7, выходной сигнал которого используется для управления соответствующих цепей, например для остановки генератора 1, переключения коммутатора 2 п т. д.

Таким образом, получена информация о величине напряжения на конденсаторе и произведена его подзарядка до первоначального потенциала.

Для обеспечения достоверности цпн необходимо, чтобы изменение ния на конденсаторе происходило только в сторону уменьшения и это уменьшение в промежутке времени от ввода информации

<о его считывания было бы не больше ди5 скрстного шага запоминания информации.

Так как после счптывання информации на конденсаторе ьосста навлпвастся первоначальная величина напряткепия, то данное устройство пригодно для применения в устройствах, 10 где трсбуется многократное считывание, Аналоговое запоминающее устройство, со15 дерисащее накопительный элемент, например конденсатор, одна обкладка которого подк:почепа через вентильный элемент к шине стирания и через коммутатор к входной шине и генератору ступенчатого напряжения, 20 нагрузочный элемент, усилитель считывания и шину нулевого потенциала, о т л и ч а ющ е е с я тем, что, с целью увеличения времени храпения информац1ш, в нем другая обкладка конденсатора подключена к усилителю считы25 вания и через нагрузочный элемент к шине пулевого потенциала.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР ¹ 266846, 30 кл. G 11С 27/00, 1970.

2. Авторское свидетельство СССР № 339961, кл. 6 11С 27/00, 1972.
