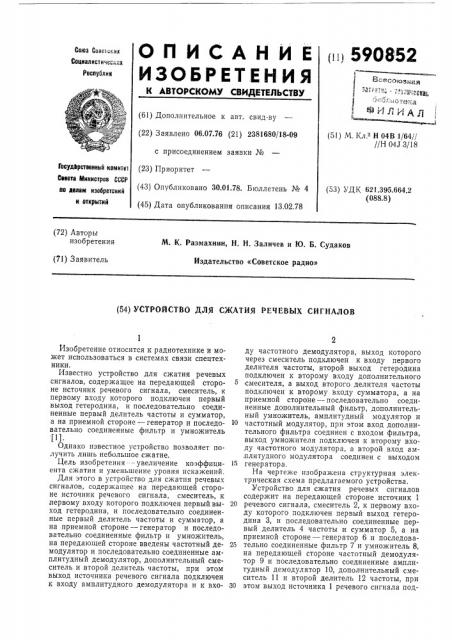

ОПИСАНЙ Е

ИЗОЫРЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

}}}} 5908 52

СОюз }ове }и;н}}

Социалистичес; х

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 06.07.76 (21) 2381680/18-09 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.01.78. Бюллетень № 4 (45) Дата опубликования описания 13.02.78 (51) М. Кл. Н 04 В 1/64//

//Н 04J 3/18

Госудйрственнык комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.395 664.2 (088.8) (72) Авторы изобретения

М. К. Размахнин, Н. Н. Заличев и Ю. Б. Судаков

Издательство «Советское радио» (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СЖАТИЯ РЕЧЕВЫХ СИГНАЛОВ

Изобретение относится к радиотехнике и может использоваться в системах связи спецтехники.

Известно устройство для сжатия речевых сигналов, содержащее на передающей стороне источник речевого сигнала, смеситель, к первому входу которого подключен первый выход гетеродина, и последовательно соединенные первый делитель частоты и сумматор, а на приемной стороне — генератор и последовательно соединенные фильтр и умножитель (1).

Однако известное устройство позволяет получить лишь небольшое сжатие.

Цель изобретения — — увеличение коэффициента сжатия и уменьшение уровня искажений.

Для этого в устройство для сжатия речевых сигналов, содержащее на передающей стороне источник речевого сигнала, смеситель, к первому входу которого подключен первый выход гетеродина, и последовательно соединенные первый делитель частоты и сумматор, а на приемной стороне — генератор и последовательно соединенные фильтр и умножитель, на передающей стороне введены частотный демодулятор и последовательно соединенные амплитудный демодулятор, дополнительный смеситель и второй делитель частоты, при этом выход источника речевого сигнала подключен к входу амплитудного демодулятора и к входу частотного демодулятора, выход которого через смеситель подключен к входу первого делителя частоты, второй выход гетеродина подключен к второму входу дополнительного смесителя, а выход второго делителя частоты подключен к второму входу сумматора, а на приемной стороне — последовательно соединенные дополнительный фильтр, дополнительный умножитель, амплитудный модулятор и

10 частотный модулятор, при этом вход дополнительного фильтра соединен с входом фильтра, выход умножителя подключен к второму входу частотного модулятора, а второй вход ам,плитудного модулятора соединен с выходом

15 генератора.

На чертеже изображена структурная электрическая схема предлагаемого устройства.

Устройство для сжатия речевых сигналов содержит на передающей стороне источник 1

20 речевого сигнала, смеситель 2, к первому входу которого подключен первый выход гетеродина 3, и последовательно соединенные первый делитель 4 частоты и сумматор 5, а на приемной стороне — генератор 6 и последова25 тельно соединенные фильтр 7 и умножитель 8, на передающей стороне частотный демодулятор 9 и последовательно соединенные амплитудный демодулятор 10, дополнительный смеситель 11 и второй делитель 12 частоты, при

ЗО этом выход источника 1 речевого сигнала под590852 ключен к входу амплитудного демодулятора

10 и к входу частотного демодулятора 9, выход которого через смеситель 2 подключен к входу первого делителя 4 частоты, второй выход гетеродина 3 подключен к второму входу дополнительного смесителя 11, а выход второго делителя 12 частоты подключен к второму входу сумматора 5, на приемной стороне — лоследовательно соединенные дополнительный фильтр 13, дополнительный умножитель 14, амплитудный модулятор 15 и частотный модулятор 16, при этом вход дополнительного фильтра 13 соединен с входом фильтра 7, выход умножителя 8 подключен к второму входу частотного модулятора 16, а второй вход амплитудного модулятора 15 соединен с выходом генератора 6.

Устройство работает следующим образом.

С источника 1 сигнал поступает на частотный демодулятор 9 и амплитудный демодулятор 10, на выходе частотного демодулятора 9 имеем амплитудно-модулированный (АМ) сигнал, соответствующий закону частотной модуляции (ЧМ) речевого сигнала d(p(t)/dt, на выходе амплитудного демодулятора 10 — АМ сигнал, соответствующий закону амплитудной модуляций речевого сигнала a(t), В частотном демодуляторе 9 устраняется амплитудная модуляция (например, ограничением или делением на выделенную a(t)), полученное колебание демодулируется на частотном детекторе. На смесителях 2 и 11 оба АМ колебания переносятся на частоты f< и f и сжимаются по спектру на делителях 4 и 12 частоты, суммируются сумматором 5. Поскольку у сигналов на входах делителей 4 и 12 частоты имеется лишь амплитудная и отсутствует частотная модуляция, произойдет сжатие спектра. Принятое колебание, поступает на фильтры

7 и 13, разделяющие сигналы, соответствующие АМ и ЧМ составляющим речевого сигнала, На умножителях 8 и 14 восстанавливаются полосы составляющих, а на амплитудном и частотном модуляторах 15 и 16 — речевой сигнал.

Формула изобретения

Устройство для сжатия речевых сигналов, содержащее на передающей стороне источник речевого сигнала, смеситель, к первому входу которого подключен первый выход гетеродина, и последовательно соединенные первый делитель частоты и сумматор, а на приемной стороне — генератор и последовательно соединенные фильтр и умножитель, о т л и ч а ю щ е15 е с я тем, что, с целью увеличения коэффициента сжатия и уменьшения уровня искажений, на передающей стороне введены частотный демодулятор и,последовательно соединенные амплитудный демодулятор, дополнительный

20 смеситель и второй делитель частоты, при этом выход источника речевого сигнала подключен к входу амплитудного демодулятора и к входу частотного демодулятора, выход которого через смеситель подключен к входу пер25 вого делителя частоты, второй выход гетеродина подключен к второму входу дополнительного смесителя, а выход второго делителя частоты подключен к второму входу сумматора, а на приемной стороне —,последовательно сое30 диненные дополнительный фильтр, дополнительный умножитель, амплитудный модулятор и частотный модулятор, при этом вход дополнительного фильтра соединен с входом фильтра, выход умножителя подключен к второму

35 входу частотного модулятора, а второй вход амплитудного модулятора соединен с выходом генератора.

Источники информации, принятые во внимание при экспертизе

1. Пирогов Л. А. Вокодерная телефония. M., «Связь», 1974, с. 26 — 28.

590852

Подписное

Заказ 3178/16 Изд. Ме 162 Тираж 818

1-1ПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель Г. Серова

Редактор Н. Суханова Техред И. Михайлова Корректоры; Е. Хмелева и

Т. Добровольская
