ЭНДОПРОТЕЗ ДИАФИЗА ТРУБЧАТОЙ КОСТИ, содержащий элементы крепления к кости и собственно протез в виде продольных прутков и оболочки, изготовленных из свитых в спиральную пружину лент, свитых в свою очередь из армированного металлической и пластмассовой сетками полимерного материала в цилиндрические спирали разнонаправленной навивки с переплетением, и несущего стержня, расположенного посередине, отличающийся тем, что, с целью оптимизации сопротивления кости регулярным повьшенным нагрузкам, протезу придана в сеченииовальная форма с парным расположением прутков в сагиттально-фронтальной и медиально-латеральной плоскостях, а пространство между ними заполнено дополнительными прутками, причем соотношение диаметров цилиндрических спиралей, образующих ленты прутков, равно d^ : ^2= 1:2-1:5, где «^^ - диаметр спирали, направление навивки которой совпадает с наименованием конечности, 1^2" диаметр спирали, направление навивки которой противоположно наи1^енованию конечности, а центры спиралей расположены параллельными рядами, причем прутки, расположенные в сагиттально-фронтальной плоскости, имеют направление навивки, одноименное с наименованием конечности, прутки, расположенные в медиально-латеральной плоскости, имеют направление навивки, противоположное наименованию конечности, а дополнительные прутки имеют направление , одноименное с наименованием конечности.(ЛсдсооСХ)^

А

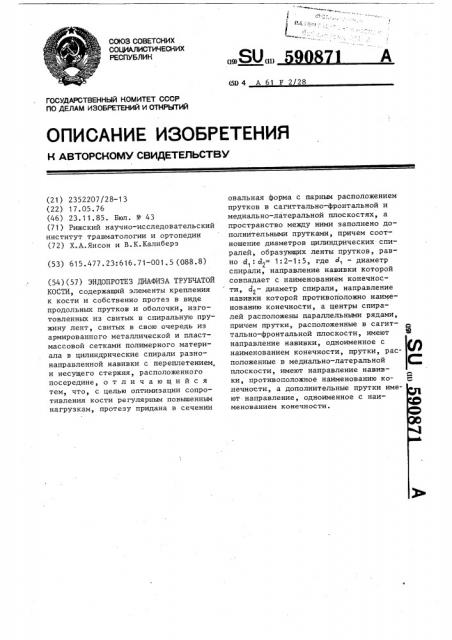

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) . (11) Ш4 А61 F228

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 2352207/28-1 3 (22) 17.05.76 (46) 23. 11. 85. Бюл. М- 43 (71) Рижский научно-исследовательский институт травматологии и ортопедии (72) Х.А.Янсон и В.К.Калнберз (53) 615.477.23:616.71-001.5 (088.8) (54) (57) ЭНДОПРОТЕЗ ДИАФИЗА ТРУБЧАТОЙ

КОСТИ, содержащий элементы крепления к кости и собственно протез в виде продольных прутков и оболочки, изготовленных из свитых в спиральную пружину лент, свитых в свою очередь из армированного металлической и пластмассовой сетками полимерного материала в цилиндрические спирали разнонаправленной навивки с переплетением, и несущего стержня, расположенного посередине, отличающийся тем, что, с целью оптимизации сопротивления кости регулярным повышенным нагрузкам, протезу придана в сечении овальная форма с парным расположением прутков в сагиттально-фронтальной и медиально-латеральной плоскостях, а пространство между ними заполнено дополнительными прутками, причем соотношение диаметров цилиндрических спиралей, образующих ленты прутков, равно с1„: d2= 1:2-1:5, где ", — диаметр спирали, направление навивки которой совпадает с наименованием конечнос ти, 4 - диаметр спирали, направление навивки которой противоположно наименованию конечности, а центры спиралей расположены параллельными рядами, причем прутки, расположенные в сагиттально-фронтальной плоскости, имеют направление навивки, одноименное с наименованием конечности, прутки, рас положенные в медиально-латеральной плоскости, имеют направление навивки, противоположное наименованию конечности, а дополнительные прутки име ют направление, одноименное с наименованием конечности.

1 59

Изобретение относится к области медицины, в частности касается усовершенствования конструктивных качеств имплантатов для замещения крупных дефектов костей, подвергающихся в организме большим статическим и динамическим нагрузкам и используемых в травматологии, ортопедии и восстановительной хирургии.

Известен эндопротез диафиза трубчатой кости, содержащий элементы крепления к кости и собственно протез в виде продольных прутков и оболочки, изготовленных из свитых в спиральную пружину лент, свитых в свою очередь из армированного металлической и пластмассовой сетками полимерного материала в цилиндрические спирали разнонаправленной навивки с переплетением, и несущего стержня, расположенного посередине.

Однако известный эндопротез для бедренной кости, подвергающейся большим нагрузкам, оказывается несовершенным.

Целью изобретения является оптимизация сопротивления кости регулярным повышенным нагрузкам.

Это достигается тем, что протезу придана в сечении овальная форма с парным расположением прутков в сагиттально-фронтальной и медиально-латеральной плоскостях, а пространство между ними заполнено дополнительными прутками. Причем диаметры о1 и цилиндрических спиралей, образующих ленты прутков, составляют соотношение 1 : 2 — 1 : 5, где d — диаметр спирали, направление навивки которой совпадает с наименованием конечности, d - диаметр спирали, направление навивки которой противоположно наименованию конечности, а центры спиралей расположены параллельными

0871

2 рядами. При этом прутки, расположенные в сагиттально-фронтальной плоскости, имеют направление навивки, одноименное с наименованием конечности, прутки, расположенные в медиальнолатеральной плоскости, имеют направление навивки, противоположное наименованию конечности, а дополнительные прутки имеют .направление, одно10 именное с наименованием конечности.

На чертеже изображен эндопротез бедренной кости, поперечное сечение.

Эндопротез содержит собственно протез в виде оболочки 1 овальной формы, 15 продольных прутков 2, расположенных в медиально-латеральной плоскости и имеющих направление навивки, противоположное наименованию конечности и прутков З,расположенных в сагитталь2р но-фронтальной плоскости и имеющих направление, навивки, одноименное с наименованием конечности. Пространство между прутками 2 и 3 заполнено дополнительными прутками 4. Прутки 2

25 и 3 и дополнительные прутки 4 изготовлены из свитых в спиральную пружину лент, свитых в свою очередь из армированного металлической и пластмассовой сетками полимерного материg0 ала в цилиндрические спирали с диаметрами Ы„ и d> где „ — диаметр спирали, направление навивки которой совпадает с наименованием конечности, а

ct — диаметр спирали, направление на35 вивки которой противоположно наименованию конечности, а центры спиралей расположены параллельными ряда— ми. Кроме того, эндопротез содержит стержень 5.

Изобретение позволяет повысить сроки эксплуатации протеза в организме и сопротивляемость эндопротеза как сложному статическому, так и ударному, и циклическому нагружению.

590871
