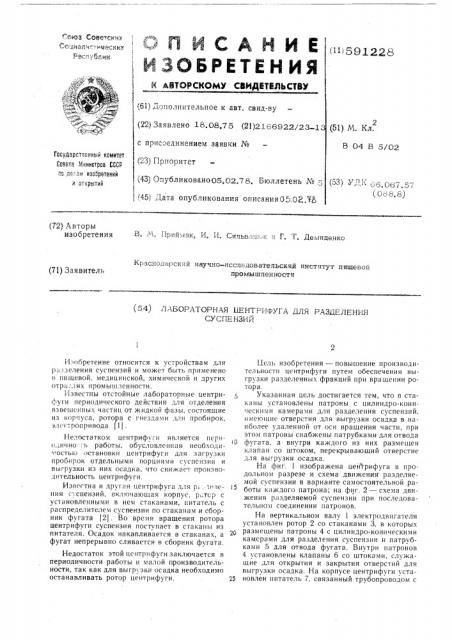

Изобретение относится к устройствам для разделения суспензий и может быть применено

H гашеной. медицинской, химической и других отра лях промышленности.

Известны отстойные лабораторные центри<„ уги периодического действия для отделения взвешенных частиц от жидкой фазы, .остояьцие из корпуса, ротора с гнездами для пробирок, э.ц ь. povривода 111.

Недостатком центрифуги является nepui0 о.,ично, ь работы, обусловленная необходи. остью остановки центрифуги для загрузки пробирок отдельными порциями суспензии и выгрузки из них осадка, что сннжает производительность центрифуги.

Известна и другая центрифуга для р, -ъле- l5 ния суспензий, включаюгцая корпус, p TUp с установленными в нем стаканами, питатель с распределителем суспензии по стаканам и сборник фугата (2). Во время вращения ротора центрифуги суспензия поступает в стаканы из питателя. Осадок накапливается в стаканах, а фугат непрерывно сливается в сборник фугата.

Недостаток этой центрифуги заключается в периодичности работы и малой производительности, так как для выгрузки осадка необходимо останавливать ротор центрифуги. 25

Цель изобретения — повышение производительности центрифуги путем обеспечения выгрузки разделенных фракций при вращении ротора.

Указанная цель достигается тем, что в стаканы установлены патроны с цилиндро-кони,ескими камерами для разделения суспензий. имеющие отверстия для выгрузки осадка в наиболее удаленной от оси вращения части, при этом патроны снабжены патрубками для отвода фугата, а внутри каждого из них размещен клапан со штоком, перекрывающий отверстие для выгрузки осадка.

На фиг. 1 изображена центрифуга в продольном разрезе и схема движения разделяемой суспензии в варианте самостоятельной работы каждого патрона; на фиг. 2 — схема движения разделяемой суспензии при последовательном соединении патронов.

На вертикальном валу 1 электродвигателя установлен ротор 2.со стаканами 3, в которых размешены патроны 4 с цилнндро-коническими камерами для разделения суспензии и патрубками 5 для отвода фугата. Внутри патронов

4 установлены клапаны 6 со штоками, служащие для открытия и закрытия отверстий для выгрузки осадка. На корпусе центрифуги установлен питатель 7, связанный трубопроводом с

591228 распределителем 8 суспензия, закрепленным на роторе. На распределителе соосно с ним расположена камера 9 для приема фугата, соединенная трубками с патрубками 5 для отвода фугата. В корпусе центрифуги над ротором расположен сборник фугата 10, под ротором сборник осадка !1. а на уровне ротора закреплены приводы 12 клапанов, например электромагнитные.

Центрифуга работает следуюшим образом.

Суспензия из питателя 7 по трубопроводу непрерывно подается в распределитель 8 суспензии, откуда она равномерно распределяется по патронам 4. Под действием центробежных

cIIë суспензия в цилиндро-конических камерах разделяется на фугат и осадок. Фугат из патронов 4 непрерывно отводится через патрубки 5 и соединительные трубки во врагцаюшуюся вместе с ротором камеру 9 для приема фугата, откуда фугат под действием центробежных сил поступает в сборник фугата !О. При открытии клапанов 6 со штокамп осадок из патронов

4 выгружается, по мере его накопления, в стаканы 3 и. далее в сборник осадка 10 под действием центробежных сил. Клапаны приводятся в действие, например от электромагнитного привода 12, закрепленного на корпусе центрифуги на уровне клапанов. Патроны 4 могут соединяться трубками последовательно, при этом выводящий патрубок одного патрона соединяется с питающим патрубком другого. Такое соединение обеспечивает улучшение качества разделения за счет последовательного прохождения суспензии через патроны.

Таким образом в предлагаемой цент!эифуге обеспечено непрерывное осуществление процесса разделения и тем самым повышена ее производительность. Центрифуга дает возможность

5 осуществлять быстрое разделение скоропортяшихся и изменяющихся во времени суспензий, что позволяет повысить точность достигаемых результатов при проведении исследований.

Формула изобретения

Лабораторная центрифуга для разделения суспензий, включаюшая корпус, ротор с установленными B нем стаканами, питатель с распределителем суспензии по стаканам и сборник фугата, отличающаяся тем, что, с целькэ повышения производительности путем обеспечения выгрузки разделенных фракции при врагцепии ротора, в стаканы установлены патроны с пилиндро-коническими камерами для разделения суспензий, имеюшие отверстия для выгрузки осадка в наиболее удаленной от оси врашения части, при этом патроны снабжены патрубками для отвода фугата, а внутри каждого из ННх размещен клапан со штоком, перекрывающий отверстие для выгрузки осадка.
