Класс 21а, б4„

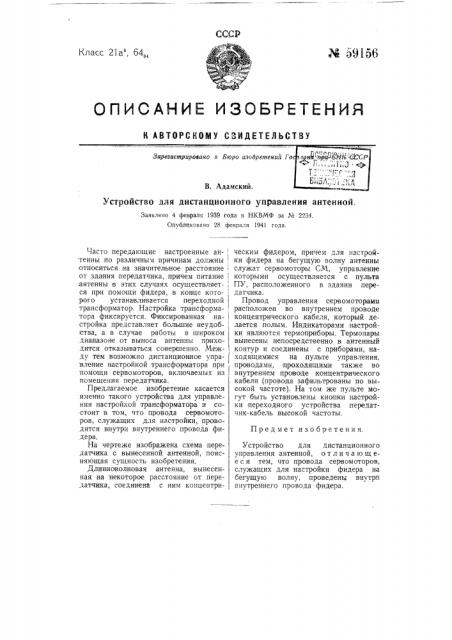

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зарегист

Устройство для дистанционного управления антенной.

Заявлено 4 февраля 1939 года в НКВМФ за ¹ 2234.

Опубликовано 28 февраля 1941 года.

Предмет изобретения, Часто передающие настроенные ан-, тенны по различным причинам должны относиться на значительное расстояние от здания передатчика, причем питание, антенны в этих случаях осуществляет- ся при помощи фидера, в конце кото- рого устанавливается переходной трансформатор. Настройка трансформа- тора фиксируется. Фиксированная на- 1 стройка представляет большие неудоб-

:ства, а в случае работы в широком .диапазоне от выноса антенны приходится отказываться совершенно. Меж- .ду тем возможно дистанционное управление настройкой трансформатора при помощи сервомоторов, включаемых из, помещения передатчика.

Предлагаемое изобретение касается именно такого устройства для управления настройкой трансформатора и состоит в том, что провода сервомоторов, служащих .для настройки, проводятся внутри внутреннего провода фиде ра.

На чертеже изображена схема передатчика с вынесенной антенной, поясняющая сущность изобретения.

Длинноволновая антенна, вынесенная на некоторое расстояние от передатчика, соединена с ним концентрическим фидером, причем для настройки фидера на бегущую волну антенны служат сервомоторы СМ, управление которыми осуществляется с пульта

ПУ, расположенного в здании передатчика.

Провод управления сервомоторами расположен во внутреннем проводе концентрического кабеля, который делается полым, Индикаторами настройки являются термоприборы. Термопары вынесены непосредственно в антенный контур и соединены с приборами, находящимися на пульте управления, проводами, проходящими также во внутреннем проводе концентрического кабеля (провода зафильтрованы по высокой частоте). На том же пульте могут быть установлены кнопки настройки переходного устройства передатчик-кабель высокой частоты.

Устройство для дистанционного управления антенной, о т л и ч а ю щ ее с я тем, что провода сервомоторов, служащих для настройки фидера на бегущую волну, проведень1 внутри внутреннего провода фидера.

A лгрщмчи

Лищаюе

Отв, редактор П. В. Никитин

Тип. «Сов. печ.», М 49341. Зак.. 4 1934 — 700

Цена 35 коп.

Госпланиздат

Е авторскому свпдетельству М 59156
