Устройство для закрепления каната
Иллюстрации
Реферат

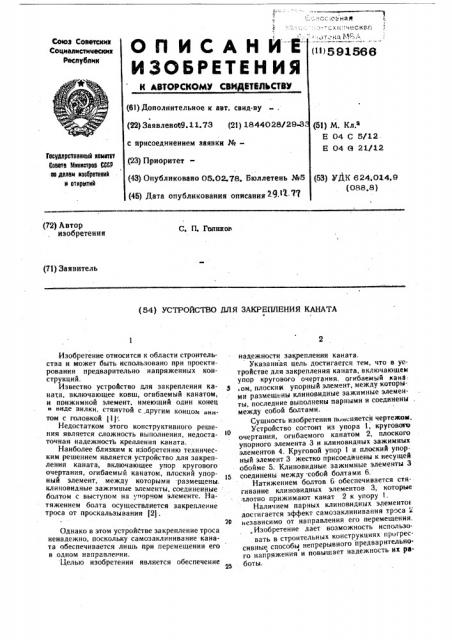

ОПИСАНЙ
ИЗОБРЕТЕНИЯ о;..,о=наи
: ..: - " с л!! ч е с к в-Гс l3 Ка
<, . ",, - с .; сФс —,, Союз Советских
Соцкалмстическнх
Республик (111591568
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено69.11,73 (21) 1844028/29-3 (51) М. Кл, Е 04 С 5/12
Е 04 Я 21/12 с присоединением заявки №(23) Приоритет(43) Опубликовано 05.02.78. Бюллетень ¹5 (45) Дата опубликования описания 9 тт
Гввудвратввннмй нвмхтвт
6вввтв Мннввтввв ВОСР вв двлвм нзвврвтвннй в атхуытнй (53) УДК 624.014.9 (088.8) (72) Автор изобретении
С. П. Голиков (71) Заивитель
Изобретение относится к области строительства и может быть использовано при проектировании предварительно напряженных конструкций.
Известно устройство для закрепления каната, включающее ковш, огибаемый канатом, и ппижимной элемент, имеющий один конец виде вилки, стянутой с.другим концом истом с головкой (IJ
Недостатком этого конструктивного решения является сложность выполнения, недостаточная надежность крепления каната.
Наиболее близким к изобретению техническим решением является устройство для закрепления каната, включающее упор кругового очертания, огибаемый канатом, плоский упорный элемент, между которыми размещены. клиновидные зажимные элементы, соединенные болтом с выступом на упорном элементе. Натяжением болта осуществляется закрепление троса от проскальзывания (2). надежности закрепления каната.
Указанная цель достигается тем, что в устройстве для закрепления каната, включающем упор кругового очертания. огибаемый кака.
5 м плоским упорный элемент, между которысО енми р размещены клиновидные зажимные элем ты, последние выполнены парными и соедине ны . между собой болтами.
Сущность изобретения п ссняется чертежом.
Устройство состоит из упора l, круговолю
10 очертания, огибаемого канатом 2, плоского упорного элемента 3 и клиновидных зажимных элементов 4. Круговой упор и плоский упор. ный элемент 3 жестко присоединены к несущей обойме 5. Клиновидные зажимные элементы 3
Is соединены между собой болтами 6.
Натяжением болтов 6 обеспечивается стягивание клиновидных элементов 3, которые плотно прижимают канат 2 к упору 1.
Наличием парных клиновидных элементов с ° достигается эффект самозаклинивання троса с независимо от направления его перемещения.
Изобретение дает возможность использовать в строительных конструкциях прогресивные способы непрерывного предварительного напряжения и повышает надежность их pàботы.
Однако в этом устройстве закрепление троса ненадежно, поскольку самозаклинивание каната обеспечивается лишь при перемещении его в одном направлении, Целью изобретения является обеспечение (54) УСТРОЙСТВО ДЛЯ ЗАКРЕПЛЕНИЯ КАНАТА
Формула изобретения
УСтройство для закрепления каната, включающее упор кругового очертания, огнбаемый канатом, плоский упорный элемент,. между коМрыми размещены клиновидные зажимные
:элементы, отличающееся тем, что, с целью обес1течення надежности закрепления каната, зажимные элементы выполнены парными и соединены между собой болтами.
Источники информации, принятые вр внимание при экспертизе:
1. Авторское свидетельство СССР № 509742, кл F !6 0 II/ÎÎ 1974
2. Патент Франции М 1170138, кл. Е 04 В, 1958
