Способ выемки пологопадающих маломощных рудных тел с закладклй выработанного простраства подрываемыми породами

Способ выемки пологопадающих маломощных рудных тел с закладклй выработанного простраства подрываемыми породами

Иллюстрации

Показать все

Реферат

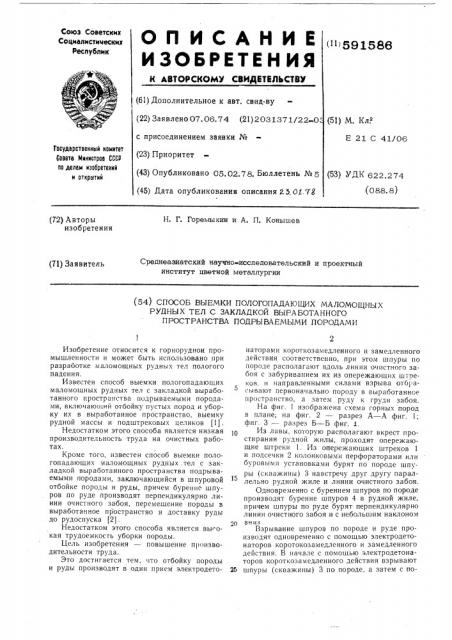

О П И С А Н И Е,,вв,ввв

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 07. 06.74 (21) 2031371/22-0 (51) М. Кл. с присоединением заявки _#_ (23) Приоритет (43) Опубликовано 05.02.78. Бюллетень Лге 6 (45) Дата опубликования описания 25, ОХ.78

Е 21 С 41/06

Гасударственный комитет

Совета й1иниатрав СССР по делам изооретений и открытий (53) УДК 622.274 (088. 8) Н. Г. Горемыкин и A. П. Конышев (72) Авторы изобретения

Среднеазиатский научно-исследовательский и проектный институт цветной металлургии (71) Заявитель (54) СПОСОБ ВЫЕМКИ ПОЛОГОПАДАЮЩИХ МАЛОМОЩНЫХ

РУДНЫХ ТЕЛ С ЗАКЛАДКОЙ ВЫРАБОТАННОГО

ПРОСТРАНСТВА ПОДРЫВАЕМЫМИ ПОРОДАМИ

Изобретение относится к горноруднои промышленности и может быть использовано при разработке маломощных рудных тел пологого падения.

Известен способ выемки пологопадающих маломощных рудных тел с закладкой выработанного пространства подрываемыми породами, включающий отбойку пустых пород и уборку их в выработанное пространство, выемку рудной массы и подштрековых целиков (1).

Недостатком этого способа является низкая производительность труда на очистных работах.

Кроме того, известен способ выемки пологопадающих маломощных рудных.тел с закладкой выработанного пространства подрываемыми породами, заключающийся в шпуровой отбойке породы и руды, причем бурение шпуров по руде производят перпендикулярно линии очистного забоя, перемещение породы в выработанное пространство и доставку руды до рудоспуска (2) .

Недостатком этого способа является вы окая трудоемкость уборки породы.

Цель изобретения — повышение п(и>изводительности труда.

Это достигается тем, что отбойку породы и руды производят в один прием электродетонаторами короткозамедленного и замедленного действия соответственно, при этом шпуры по породе располагают вдоль линии очистного забоя с забуриванием их из опережающих штреков. и направленными силами взрыва отбра5 (hlB3IoT первоначально породу в выработанное пространство, а затем руду к груди забоя.

На фиг. 1 изображена схема горных пород в плане; на фиг. 2 — разрез А — А фиг. 1; фиг. 3; — разрез Б — Б фиг. l.

Из лавы, которую располагают вкрест простирания рудной жилы, проходят опережающие штреки 1. Из опережающих штреков 1 и подсечки 2 колонковыми перфораторами или буровыми установками бурят по породе шпу15 ры (скважины) 3 навстречу друг другу параллельно рудной жиле и линии очистного забоя.

Одновременно с бурением шпуров по породе производят бурение шпуров 4 в рудной жиле, причем шпуры по руде бурят перпендикулярно линии очистного забоя и с небольшим наклоном вниз

Взрывание шнуров по породе и руде производят одновременно с помощью электродетонаторов коротокозамедленного и замедленного действия. В начале с помощью электродетонаторов короткозамедленного действия взрывают

И шпуры (скважины) 3 по породе, а затем с по59158б

Формула изобретения могцью эл -lxrpogегоHdTopoB замедленного действия взрывают шнуры 4 в рудной жиле. Порода с помоп ью силы направленного взрыва отбр .,сывается в выработанное пространство и заполняет его. Руда от взрыва шпуров отбрасывастся к груди забоя.

Таким образом, в лаве одновременно отбивается руда и порода с направлением сил взрыва в противоположные стороны. При этом производится взрывосортировка и закладка выработанного пространства.

После производства взрывных работ отбитую руду скреперными лебедками 5 доставляют до откаточного штрека 6 и загружают в вагонетки, Для повышения производительности труда нри скреперовании руды из лавы на подсечке 2 блока может устанавливаться, например, самоходная скреперная лебедка типа

ЛСС вЂ” 50.

В процессе очистных работ около вентиляционного штрска 7 оставляют целики руды, которые ограбатывают при погашении вентиляционного штрека.

Подрывка шпурами вмещающих пород с целью закладки выработанного пространства позволяет иметь высоту очистного забоя 2 м и выше при мощности рудной жилы 0,2 — 0,5 м.

Это дает возможность использовать самоходIv1o буровую технику для бурения шпуров.

Предлагаемый способ позволяет повысить производительность труда забойного рабочего по жильной массе в 1,8 — 2,0 раза по сравнению с известным способом

Способ выемки пологопадающих маломощных рудных тел с закладкой выработанного пространства подрываемыми породами, заключающийся в шпуровой отбойке породы и руды, причем бурение шпуров по руде производят перпендикулярно линии очистного забоя, перемещение породы в выработанное пространство и доставку руды до рудоспуска, orëè÷àþùèàñÿ тем, что, с целью повышения производительности труда, отбойку породы и руды производят в один прием электродетонаторами короткозамедленного и замедленного действия соответственно, при этом шпуры по породе располагают вдоль линии очистного забоя с забуриванием их из опережающих штреков, и направленными силами взрыва отбрасывают первоначально породу в выработанное пространство, а затем руду к груди забоя.

Источники информации, принятые во внимание при экспертизе: !. Агошков M. И. и др. Разработка рудных и нерудных месторождений, M., «Недра», 1970, с. 231 — 233.

2. Селедков Ю. В. и др. Системы подземной разработки рудных месторождений. М., Метал30 лургиздат, 1958, с. 321 — 323.

591586

Фи2. У
