Реферат

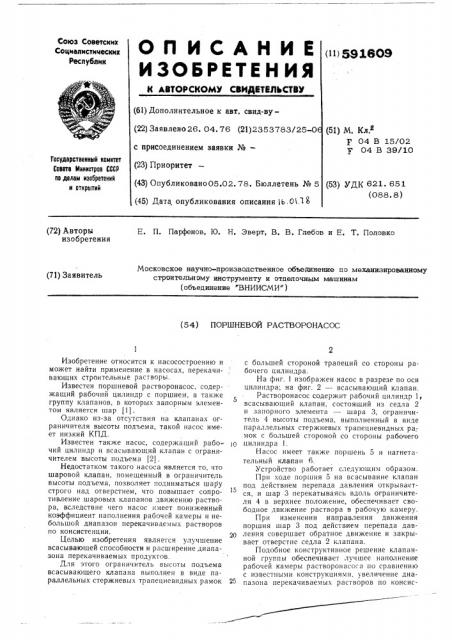

Союз Советских

Социалистических

Республик

O Il И С A Н И Е вековое

ИЗОБРЕТЕН Nfl

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву(22) Заявлено 26. 04, 76 (21) 2353783/25-0 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано05.02. 78. Бюллетень № 5 (45) Дата опубликования описания !6.Oi.l ь (51) М. Кл2

04 В 15/02

04 В 39/10

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621. 651 (088. 8) (72) Авторы изобретения

E. П, Парфенов, Ю. Н. Зверт, В. B. Глебов и E. Т. Половко

Московское научно-производственное объединение по механизированному строительному инструменту и отделочным машинам (объединение "ВНИИСМИ" ) (71) Заявитель (54) ПОРШНЕВОЙ РАСТВОРОНАСОС

Изобретение относится к насосостроению и может найти применение в насосах, перекачивающих строительные растворы.

Известен поршневой растворонасос, содержащий рабочий цилиндр с поршнем, а также группу клапанов, в которых запорным элементом является шар (1).

Однако из-за отсутствия на клапанах ограничителя высоты подъема, такой насос имеет низкий КПД.

Известен также насос, содержащий рабо- lg чий цилиндр и всасывающий клапан с ограничителем высоты подьема (2).

Недостатком такого насоса является то, что шаровой клапан, помещенный в ограничитель высоты подъема, позволяет подниматься шару строго над отверстием, что повышает сопротивление шаровых клапанов движению раствора, вследствие чего насос имеет пониженный коэффициент наполнения рабочей камеры и небольшой диапазон перекачиваемых растворов по консистенции.

Целью изобретения является улучшение всасывающей способности и расширение диапазона перекачиваемых продуктов.

Для этого ограничитель высоты подъема всасывающего клапана выполнен в виде параллельных стержневых трапециевидных рамок 25 с большей стороной трапеций со стороны рабочего цилиндра.

На фиг. 1 изображен насос в разрезе по оси цилиндра; на фиг. 2 — всасывающий клапан.

Растворонасос содержит рабочий цилиндр 1, всасывающий клапан, состоящий из седла 2 и запорного элемента — шара 3, ограничитель 4 высоты подъема, выполненный в виде параллельных стержневых трапециевидных ра.мок с большей стороной со стороны рабочего цилиндра l.

Насос имеет также поршень 5 и нагнетательный клапа и 6.

Устройство работает следующим образом.

При ходе поршня 5 на всасывание клапан под действием перепада давления открывается, и шар 3 перекатываясь вдоль ограничителя 4 в верхнее положение, обеспечивает свободное движение раствора в рабочую камеру.

При изменении направления движения поршня шар 3 под действием перепада давления совершает обратное движение и закрывает отверстие седла 2 клапана.

Подобное конструктивное решение клапанной группы обеспечивает лучшее наполнение рабочей камеры растворонасоса по сравнению с известными конструкциями, увеличение диапазона перекачиваемых растворов по консис59!609

Формула изобретения юг, 2

Редактор М. Васильева

Заказ 559, 28

ЦНИИГ!И Государственного комитета Совета Министров СССР по делам изобретений и открытий! !3035, Москва, Ж-35, Раушская наб., д. 4/5

Ф *,лиал ППП «Г!атент», г. " Ужгород, ул. Проект ая, 4 тенции, перекачивание растворов с более крупным наполнителем.

Поршневой растворонасос, содержащий рабочий цилиндр и всасываюший клапан с ограничителем высоты подъема, отличающийся тем, что, с целью улучшения всасывающей способности и расширения диапазона перекачиваемых продуктов, ограничитель высоты подъема всасывающего клапана выполнен в виде параллельных стержневых трапециевидных рамок с большей стороной трапеции со стороны рабочего цилиндра.

Источники информации, принятые во внимание при экспертизе:

1. Акц. заявка Японии № 48 †336, кл. 63(3) С 81, 1973.

2. Патент Великобритании № 1345627, 1о кл F 1 А, 197чСоставитель И. Бикбулатов

Текред О. Луговая Корректор С. Патрушева

ТиражВЗ7 Подписное
