Устройство для реверсирования вентиляционной струи в туннеле

Устройство для реверсирования вентиляционной струи в туннеле

Иллюстрации

Показать все

Реферат

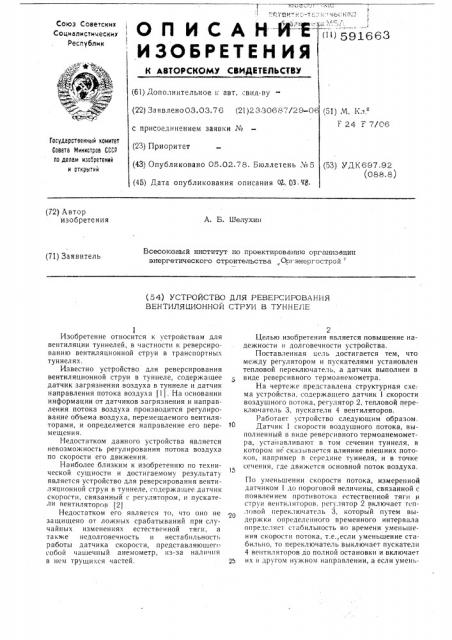

ОЛ ИСА

ИЗОБРЕТЕН ИЯ

Н И Е

Союз Советских

Социалистических

Республик (") 591663

К метО СКОМЮ СВИДЕтЕЛЬСтВ (61) Дополнительное и авт. свид-ву(22) Заявлено03.03.76 (21)2330687/29-0. (51) М, Кл.

Г 24 У 7/06

Государственный номитет

Совета Министров СССР ло делам изобретений и открытий (23) Приоритет (53) УДК697.92 (088. 8) (43) Опубликовано 05.02.78. Бюллетень N-5 (45) Дата опубликования описания 03., 03.V8. (72) Автор изобретения

А. Б. Шелухин

Всесоюэный институт по проектированию орга пазацин энергетического строительства Оргэнергострой (71) Заявитель (54) УСТРОЙСТВО ДЛЯ РЕВЕРСИРОВАНИЯ

ВЕНТИЛЯЦИОННОЙ СТРУИ В ТУННЕЛЕ с присоединением заявки М

Изобретение относится к устройствам для вентиляции туннелей, в частности к реверсированию вентиляционной струи в транспортных туннелях.

Известно устройство для реверсирования вентиляционной струи в туннеле, содержащее датчик загрязнения воздуха в туннеле и датчик направления потока воздуха (1). На основании информации от датчиков загрязнения и направления потока воздуха производится регулирование объема воздуха, перемещаемого вентиляторами, и определяется направление его перемещения.

Недостатком данного устройства является невозможность регулирования потока воздуха по скорости его движения.

Наиболее близким к изобретению по технической сушности и достигаемому результату является устройство для реверсирования вентиляционной струи в туннеле, содержашее датчик скорости, связанный с регулятором, и пускатели вентиляторов (2)

Недостатком его является то, что оно не защищено от ложных срабатываний при случайных изменениях естественной тяги, а также недолговечность и нестабильность работы датчика скорости, представляюшего собой чашечный анемометр, из-за наличия в нем трущихся частей.

Целью изобретения является повышение надежности и долговечности устройства.

Поставленная цель достигается тем, что между регулятором и пускателями установлен тепловой переключатель, а датчик выполнен в виде реверсивного термоанемометра.

На чертеже представлена структурная схе; ма устройства, содержащего датчик 1 скорости воздушного потока, регулятор 2, тепловой переключатель 3, пускатели 4 вентиляторов.

Работает устройство следующим образом.

Датчик 1 скорости воздушного потока, выполненный в виде реверсивного термоанемометра, устанавливают в том сечении туннеля, в котором не сказывается влияние внешних потоков, например в середине туннеля, и в точке сечения, где движется основной поток воздуха.

По уменьшении скорости потока, измеренной датчиком 1 до пороговой величины, связанной с появлением противотока естественной тяги И струи вентиляторов, регулятор 2 включает тепловой переключатель 3, который путем выдержки определенного временного интервала определяет стабильность во времени уменьшения скорости потока, т.е.,если уменьшение стабильно, то переключатель выключает пускатели

4 вентиляторов до полной остановки и включает их в другом нужном направлении, а если умень59!663 фор.тула изобретени»

Составите1ь A. Сги яр нова

Техрсд О. Луговая Корректор A. Гриценко

I ираж 8Т llодииснос

Редактои М. Васильева

В к: ", -"()/ т1

11НИ1!!!И Государственного когиитета Сов 1а Мииистрои ГССР ио деаагя изоорсгсиий и открытии

11З035, Мо«ква, Ж-35. Раугиская нао., л. 15

илиал Пl ll l «I Ioòoíò :, г. Ужгород. ул. IIpoc.:.t..ая, -I шение не.стабильно, то происходит отключение переключателя и вентиляторы работают в прежнем направлении. Переключение вентиляторов также произойдет и при наличии случайных выбросов скорости потока за пределы пороговой величины при определенной их и"oTHocI è во времени.

Включение те!пового переклк>чателя позволяет зашитить устройство от ложных срабатываний при случайных изменениях естественной тяги, а выполнение датчика в виде реверсивного термоанемометра позволяет получать информацию о скорости и направлении потока в условиях высокой его запыленности при произвольной конфигурации туннеля в плане и по высоте.

1. Устройство для реверсирования вентиляционной струи в туннеле, содержащее датчик скорости. связанный с регулятором, и пускатели вентиляторов, отгачающеес» тем, что, с целью повышения надежности и долговечности, между регулятором и пускателями вентиляторов установлен тепловой переключатель.

2. Устройство по и. 1, отличающес ся тем, что датчик выполнен в виде реверсивного термоанемометра.

Источники информации, принятые во внимание при экспертизе:

1. Патент Японии № 46 — 13350, кл. 90 Е 2, ! 971.

2. Патент Японии № 46 — 13349, кл. 90 Е 2, 1971.
