Установка для сушки покрытий на изделиях
Патент 591670
Авторы
Установка для сушки покрытий на изделиях
Иллюстрации
Реферат
..:.:«.анями
Tñх нчеси ";":1,зтеиа М,Р
Союз Советскнх
Соцналнстн масинье
Республнк (11) g g y g qg

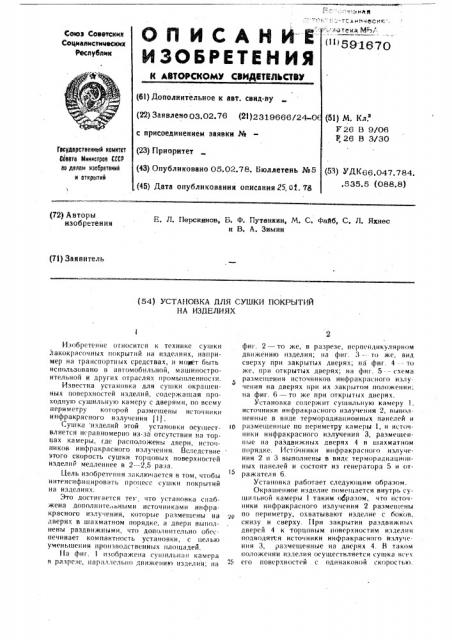

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву (22) Заявлено 03.02.76 (21) 2319666/24-0с присоединением заявки № (23) Приоритет (43) Опубликовано 05.02.78. Бюллетень №5 (45) Дата опубликования описания Л, 0t. 78 (51) М. Кл.
F 26 В 9/06
F. 26 В 3/30
Гееударатееыыь| ыенытет
Веета Мыыыатраа ИР ао делам ызоаретеный
ы Открытый (5З) УДК66,047,784. .535.5 (088,8} (54) УСТАНОВКА LUM СУШКИ ПОКРЫТИЙ
HA ИЗДЕЛИЯХ фиг. 2 — To же, в разрезе, перпендикулярном движению изделия; на фиг. 3 -- то же, вид сверху при закрытых дверях; на фиг. 4 -- то же, при открытых дверях; на фиг. 5- — схема размещения источников инфракрасного излу. чения на дверях при Нх закрытом положении; на фиг. 6 — то же при открытых дверях.
Установка содержит сушильную камеру 1, источники инфракрасного излучения 2, выполненные в ниде термораднационных нанслей и о размещенные по периметру камеры 1, и источ. ники инфракрасного излучения 3, раэмегценные на раздвижных дверях 4 в шахматном порядке. Источники инфракрасного излучения 2 и 3 выполнены в видс термораднационных панелей и состоят из генератора 5 н отражателя 6.
Установка работает следующим. образом.
Окрашенное изделие помегцается внутрь сушильной камеры I таким образом, что источники инфракрасного излучения 2 размещены по периметру, охватывак>т иэделие с боков, снизу и сверху. 11ри закрытии раздвижных дверей 4 к торцовым поверхностям изделии подводяп..я источники инфракрасного излучения 3, размещенные на дверях 4. В таком положении изделия осуществляется сушка всех
25 f.o поверхностей с одинаковой скоростью.
Изобретение относится к технике сушки
Лакокрасочных покрытий на изделиях, например на транспортных средствах, и может быть использовано в автомобильной, машиностроительной и других отраслях промышленности.
Известна установка для сушки окрашенных поверхностей изделий, содержащая проходную сушильную камеру с дверями, по всему периметру которой размещены источники инфракрасного излучения (I ) .
Сушка изделий этой установки осуществляется неравномерно из-эа отсутствия на торцах камеры, где расположены двери, источникон инфракрасного излучения. Вследствие этого скорость сушки торцовых поверхностей изделий медленнее в 2--2,5 раза.
Цель изобретения заключается в том, чтобы интенсифицировать процесс сушки покрытий на изделиях.
Это достигается те, что установка снабжена дополните.>bными источниками инфракрасного излу ения, которые размещены на дверях в ц ахматном порядке, а двери выполнены раздвижными, что дополнительно обеспечивает компактность установки, с целью уменьшения производственных площадей.
Ifa фиг. I изображена сушильная камера в разрезе, параллельно IBèõ<åíèю изделия; на
Б. Л. Персиянов, Б. Ф. Путвнкин, М. С. Файб, С. Л, Яхнес и В. A. Зимин
j 1Осле Ок()нча иин процесса c<<
Вследствие размещении источников инфракрасного излучения 3 па дверях 4 уравнивается скорость сушки всех поверхностей изделия, а выполнение дверей раздвижными обеспечивает компактность установки.
Формула изобретения
Установка для сушки покрытий на изделиях, преимущественно на транспортных средствах, содержащая проходную су)пильную ка. меру с дверями, по всему периметру которой размещены источники инфракрасного излучения, отличак)и4аяея тем, что, с цельк) уменьшения производственных площадей и интенсификации процесса сушки, источники дополнительно укреплены на дверях и размещены на них в шахматном порядке, а двери выполнены раздвижными.
Источники информации, принятые во вни)0 мание при экспертизе:
1. Авторское свидетельство № 429245, МКл. Г 26 В 3 3О, 1974.
