Способ привязки сигналов местной импульсной последовательности к принятой последовательности радиоимпульсов

Способ привязки сигналов местной импульсной последовательности к принятой последовательности радиоимпульсов

Иллюстрации

Показать все

Реферат



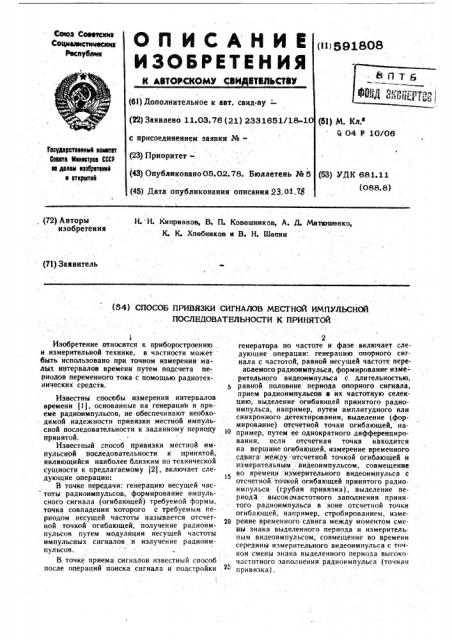

Сева Саеатсеа

Сецмалмстмчаеаа

Республик (»)saxeoe (6l) Дополнительное к авт. саид-ву— (22) Заявлено 11.03.78 (21) 2331851/18-1 (51) М. Кл.

4 04 Р 10/08 с присоединением заявки №Гееудерстееинм11 ееметет

Сеевта ееииеетрае СССР ее деле изебретеиие и етхрнтий (23) Приоритет -. (43) Опубликовано 05.02.78. Бюллетень № 5 (53) УДК 881.11 (088. 8 } (45} Дата опубликования описания 23.01Л8

Н.-Н. Киприанов, В. П. Ковешннков, A. jL Матюшенко, К. К. Хпебннков и В. H. Шапин (72) Авторы изобретения (71) Заявитель (54) СПОСОБ ПРИВЯЗКИ СИГНАЛОВ МЕСТНОЙ ИМПУЛЬСНОЙ

ПОСЛЕДОВАТЕЛЬНОСТИ К ПРИНЯТОЙ

Изобретение относится к приборостроению и измерительной технике, в частности может быть использовано при точном измерении малых интервалов времени путем подсчета периодов переменного тока с помощью радиотехнических средств. 3

Известны способы измерения интервалов времени {11, основанные на генерациИ и приеме радиоимпульсов, не обеспечивают необходимой надежности привязки местной импульсной йоследовательности к заданному периоду принятой.

Известный способ привязки местной импульсной последовательности к принятой, являющийся наиболее близким по технической сущности к предлагаемому (21, включает следующие операции, l5

В точке передачи: генерацию несущей частоты радиоимпульсов, формирование импульсного сигнала (огибающей) требуемой формы, точка совпадения которого с требуемым периодом несущей частоты называется отсчетной точкой огибающей, получение радионм. пульсов путем модуляции несущей частоты импульсных сигналов и излучение радиоимпульсов.

В точке приема сигналов известный способ после операций поиска сигнала н подстройки

2 генератора по частоте и фазе включает. следующие операции: генерацию опорного сигнала с частотой, равной несущей частоте переаваемого радиоимпульса, формирование изме- рительного видеоимпульса с длительностью, равной половине периода опорного сигнала, прием радиоимпульсов в их частотную селекцию, выделение огибающей принятого радиоимпульса, например, путем амплитудного или синхронного детектирования, выделение (формирование) отсчетной точки огибающей, например, путем ее однократного дифференцирования, если отсчетная точка находится на вершине огибающей, измерение временного сдвига: между-отсчетной точкой огибающей и измерительным: видеоимнульсом, совмещение во временн измерительного видеоимпульса с отсчетной точкой огибающей принятого радиоимпульса (грубая привязка), выделение периода высокочастотного заполнения принятого радиоимпульса в зоне отсчетной точки огибающей, например, стробироваиием, измерение временного сдвига между моментом смены знака выделенного периода и измерительным видеоимпульсом, совмещение во времени середины измерительного видеоимпульса с точкои смены знака выделенного периода высокочастотного заполнения радиоимпульса (точная привязка).

59! И8

Известный способ привязки видеоимиульсов к заданному периоду высокочастотного заполнения принятого радиоимпульса не обеспечивает надежной привязки, так как выбор периода привязки обусловлен точностью привязки измерительных видеоимпульсов к характерной точке огибающей принятого радиоимпульса (грубая привязка).

Цель изобретения — повышение надежности определения в точке приема требуемого периода привязки измерительного видеоимпульса и привязка последнего с точностью до фазы этого периода.

Поставленная цель достигается тем, что в способе привязки измерительных вилеоимпульсбв, включающем операции генерации несущей частоты радиоимиульсов в точке приема и передачи, формирование импульсного сигнала требуемой формы, получение радионмиульсов и их излучение, а в точке приема генерацию опорного сигнала с частотой, равной частоте несущей принятого радиоимиульса, формироваwe измерительного видеоимпульса, прием радмоимиульса и его частотную селекцию, совмещение фаз опорного сигнала и принятого но высокой частоте, выделение требуемого.периода привязки измерительного видеонмиульса н привязку его к требуемому периоду высокочастотного заполнения, в точке передачи формируют сигнал опознавания периода несущей частоты радиоимпульса, имеющий в пределах длительности огибающей одну точку смены знака,.ирн этом. знаки напряжений сигнала опознавания и несущей частоты в окрес ности точс ки перехода через нуль совпадают, осуществляют угловую модуляцию несущей частоты сигналом опознавания таким образом, чтобы изменение несущей частоты радионмпульса относительно опорного сигнала от периода к периоду превышало суммарную ошибку операции выделения периода в точке приема, производят в точке приема выделение периода путем суммирования принятого и селектнроваи- 4о ного ио частоте радиоимиульса с сигналом опознавания, выделенным из того же радиоимпульса.

На чертеже изображены эиюры сигналов, соответствующие операциям предлагаемого способа привязки.

Предлагаемый способ состоит из следующих о не р а ци й.

В точке иередачиосуществляются генерация несущей частоты радиоим пульса, формирование импульсного сигнала (огибающей), формирование сигнала опознавания требуемого периода несущей частоты, к которому привязывают измерительный видеоимиульс в точке приема, например путем деления несущей частоты, со следующими условиями:

a) в пределах длительности огибающей сигнал оиозцавания имеет одну точку смены знака (один переход через нуль), которая совпадает с точкой смены знака требуемого периода; б) знаки напряжений сигнала опознавания ьо

4f ! и несущей частоты вокрес ности точки перехода через нуль должны совпадать, Затем осуществляется угловая модуляция несущей частоты сигналом опознавания таким образом, чтобы изменение несущей частоты радиоимпульса относительно опорного сигнала от периода к периоду превышало суммарную ошибку операции выделения требуемого периода в точке приема радноимпульсов. Радиоимпульс получают путем модуляции несущей частоты с угловой модуляцией импульсным сигналом .и излучением радионмпульсов.

В точке приема сигналов после операций поиска сигнала и подстройки генератора по частоте и фазе осуществляются следующие операции: — генерация опорного сигнала с частотой, равной несущей частоте передаваемого радиоимпульса, — формирование измерительного видеоимпульса с длительностью, составляющей не более половины периода опорного сигнала, — - прием радноимиульсов и их частотная селекция, — совмещение фаз опорного сигнала и высокочастотного заполнения радиоимиульсов для выделения сигнала опознавания требуемого периода несущей частоты, например, путем фазового детектирования принятого радиоимпульса ио всей его длительности (грубая при- . вязка), — выделение периода высокочастотного заполнения принятого радиоимпульса для привязки измерительного видеоимиульса путем суммирования принятого радиоимиульса после его частотной селекции С сигналом опознавания, выделенным из того же радноимпульса, — измерение временного сдвига между моментом смены знака выделенного периода и измерительным видеоимпулвсом, — совмещение во времени середины измерительного видеоимпульса с моментом смены знака выделенного высокочастотного заполнения радиоимпульса (точная привязка).

Использование иредл,.агаемого способа привязки местной импульсной последовательности к принятой последовательности, радиоимиульсов с точностью до фазы требуемого периода ее высокочастотного заполнения обеспечивает ио сравнению с существующими способами следующие преимущества: а) надежность определения требуемого периода высокочастотного заполнения принятой последовательности радиоимиульсов для привязки местной последовательности видеоимпульсов не зависит от выбранного диапазона частот для использования в системах точного времени и радионавигационных системах; б) отсутствие использования формы сигнала (его огибающей) снижает влияние неодинаковой скорости распространения составляющих спектра радиоимпульса на надежность выбора требуемого периода; в) позволяет устранить влияние многолученого распространения радиосигнала на то ность привязки.

591808

Формула изобретения

Псрйеча

Оериод йиеоной чеетоти сЬм прн/77ечжте е/67

Прием е реня

Вреия,д

" Редактор Н; Петрова

Заказ 585/39

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

1 13035, Москва, Ж-35, Раушская. наб., д. 4/5 .

Филиал П П П «Ïàòåíò»; r. Ужгород, ул. Проектная, 4

Способ привязки сигналов местной импульсной последовательности к принятой последовательности радиоимпульсов с точностью до фазы ее несущей, заключающийся в точке передачи в генерации несущей частоты радиоимпульсов, формировании импульсного сигнала требуемой формы, получении радиоимпульсов и их излучении, а в точке приема — в генерации опорного сигнала с частотой, равной частоте несущей принятого радиоимпульса, формировании измерительного видеоимпульса с длительностью равной половине периода опорного сигнала, приеме радиоимпульсов, осуществлении их частотной селекции, совме-. щении фаз опорного сигнала и принятого, в выделении периода высокочастотного заполнения принятого радиоимпульса и измерении временного сдвига между моментом смены знака выделенного периода и измерительнйм видеоимпульсом, отличающийся тем, что, с целью повышения надежности привязки к периоду несущей принятого сигнала, в точке передачи формируют сигнал опознавания требуемого перйода несущей частоты радиоим, имеющий в пределах длительности огибающей одну точку смены знака, которая совпадает с точкой смены знака требуемого периода, при этом знаки напряжений сигнала опознавания и несущей частоты аокрес ности точки перехода через нуль совпадают, осуществляют угловую модуляцию несущей частоты сигналом опознавания таким образом, чтобы изменение несущей частоты радиоимпульса относительно опорного сигнала от периода к периоду превышало суммарную ошибку операции выделения периода в точке приема, производят в точке приема выделение периода путем суммирования принятого и селектированного по частоте радиоимпульса с сигналом опознав:.1S ния, выделенным из того же радиоимпульса.

Источники информации, принятые во внимание при экспертизе:!. Авторское свидетельство СССР № 429409. кл. G 04 F 10/06, 1973.

2. «Труды института радиоинженеров СИ!А» (русский перевод), 1961, том. 49, № 11, с. 1920-1934.

Составитель А. Иванов

Техред О. Луговая Корректор Н. Янемирская

Тираж542 Подписное.
