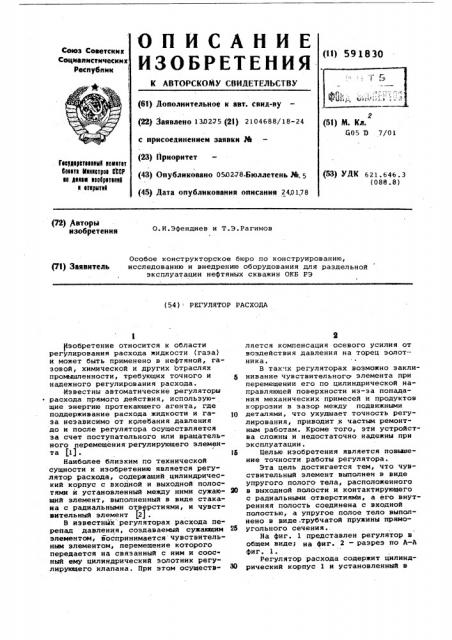

ОПИСАНИЕ

Союз Советских

Социалистических: (и) 59 18 30

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 13Л225 (Ql) 2104688/18-24 с присоединением заявки Ph (23) Приоритет (43) Опубликовано 050278-Бюллетень нв, 2 (Ы) М. Кл.

G05 D 7/01

1 ввеаарвтееннм1 нвмнтет

Вввета Ннннвтрев ВОР нв девам наабретеннй н втнрмтнн (53) УДК 621,646.3 (088.8) (45) Дата опубликования описания 240178 (72) вторьв изобретения

О.И.Эфенднев и Т.Э.Рагимов

Особое конструкторское бюро по конструированию, (71) ЗаяВНтЕЛЬ исследованию и внедрению оборудования для раздельной эксплуатации нефтяных скважин ОКЕ РЭ (54) . РЕГУЛЯТОР РАСХОДА

11зобретение относится к области регулирования расхода жидкости (газа) и может быть применено в нефтяной, газовой, химической и других отраслях промышленности, требующих точного и надежного регулирования расхода, Известны автоматические регуляторы

° расхода прямого действия, использующие энергию протекающего агента, где поддерживание расхода жидкости и га- 10 за независимо от крлебания давления до и после регулятора осуществляется за счет поступательного или вращательного перемещения регулирующего элемента (11 .

16

Наиболее близким по технической сущности к изобретению является регулятор расхода, содержащий цилиндрический корпус с входной и выходной полостями и установленный между ними сужаю- ЯО щий элемент, выполненный в виде стакана с радиальными отверстиями, и чувствительный элемент t2J .

В иэвестнйх регуляторах расхода перепад давления, создаваемый сужающим 25 элементом, воспринимается чувствительным элементом, перемещение которого передается на связанный с ним и соос ный ему цилиндрический золотник регулирующего клапана. при этом осуществ" 8О ляется компенсация осевого усилия от воздействия давления на торец золотника.

В так.тх регуляторах возможно эаклинивание чувствительного элемента при перемещении его по цилиндрической направляющей поверхности из-за попадания механических примесей и продуктов коррозии в зазор между подвижными деталями, что ухудшает точность регулирования, приводит к частым ремонтным работам. Кроме того, эти устройства сложны и недостаточно надежны при эксплуатации.

Целью изобретения является повышение точности работы регулятора.

Эта цель достигается тем, что чувствительный элемент выполнен в виде упругого полого- тела, расположенного в выходной полости и контактирующего с радиальными отверстиями, а его внутренняя полость соединена с входной полостью, а упругое полое тело выполнено в виде, трубчатой пружины прямоугольного сечения..

На фиг. 1 представлен регулятор в общем виде) на фиг. 2 — разрез по A-A фиг. 1.

Регулятор расхода содержит цилиндрический корпус 1 и установленный в

591830 нем сужающий элемент, выполненный в виде стакана 2 с радиальными отверстиями 3, чувствительный элемент 4, на пример трубчатую пружину, имеющую прямоугольную Форму сечения, размещенную эксцентрично в выходной полости 5 стакана напротив отверстий.. При этом внутренняя полость его сообщена со входной полостью 6. При прохождении рабочего агента иэ входной полости 6 ® (область высокого давления) в выходную полость 5 (область низкого давления) через радиальные отверстия 3 стакана 2 возникает перепад давления. .На внешнюю поверхность чувствительного элемента 4 действует меньшее данление, а на внутреннюю поверхность— большее. Под действием разности давлений элемента 4 последний, разгиба ясь, прижимается к внутренней стенке стакана 2 и свсей внешней поверхнос- 2О тью перекрывает часть площади сечения радиальных отверстий 3;стакана 2. При этом усилия, действующие на него, уравновешиваются усилием упругой деформации самого элемента 4. Положение эле.- в5 мента 4 соответствует требуемому перепаду давлений, а расход определяется открытой площадью сечения радиальных отверстий стакана. При увеличении. давления до регулятора или уменьшении З0 давления после него под действием-уне= личенного (уменьшенного) перепада давления элемент 4 вновь перемещается (фиг.2, положение Д ) и изменяет проходное сечение радиальных отверстий. При этом заданный расход восстанавливается.

При уменьшении давления до регулятора и увеличении давления после него, т.е. при уменьшении перепада-давлений под действием силы упругой де- формации самого элемента и последний, 40 сжимаясь (фиг. 2, положение В), увеличивает проходное сечение радиальных отверстий стакана 2 и сохраняет заданный расход.

Такая работа элемента 4 исключает возможность его заклинивания, устраняет влияние сил трения на его чувствительность и точность, а размещение элемента 4 внутри стакана 2 с радиальными отверстиями позволяет ему, прикрывая радиальные отверстия стакана

2, изменять площадь их сечения и препятствует скаплинанию механических примесей в зазоре между наружной и внутренней поверхностями стакана 2.

Простота конструкции, высокая точность и надежность работы регулятора позволяют расширить область его применения и дают значительную экономию при его эксплуатации ° формула изобретения

1. Регулятор расхода, содержащий цилиндрический корпус с входной и выходной полостями и установленный между ними сужающий элемент, выполненный в виде стакана с радиальными отверстиями, и чувствительный элемент, о т л ич а ю шийся тем, что, с целью повышения точности регулятора, чувствительный элемент выполнен в виде упругого полого тела, расположенного в выходной полости и контактирующего с радиальными отверстиями, а его внутренняя полость соединена со входной полостью.

2. Регулятор по и. 1, о т л и ч аю щ н и с я тем, что упругое полое тело выполнено в виде трубчатой пружины прямоугольного сечения.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

М 401969, М.кл. 505 D 7/01, 1972.

2. Авторское свидетельство СССР

9 383010, М. кл. 605 D 7/01, 1965.

5918 30

Фиг, 2
