Реферат

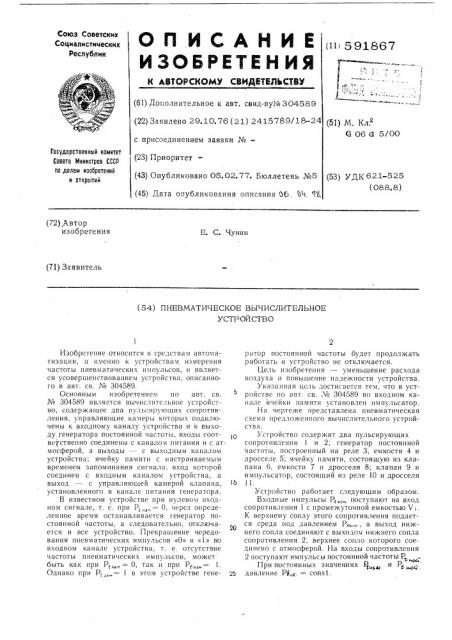

Союз Советских

Социалистических

Республик (»1 5 91867

1

1

S,,р, «г. - ь r у (61) Дополнительное к авт. свид-By¹ 304589 (22) Заявлено 29.10,76 (21) 241578И18-24 (51) . 1(л, G 06 Я 5/00 с присоединением заявки ¹â€” (23) Приоритет (43) Опубликовано 05.02.77. Бюллетень №5 (45);я Об, 04, 13.

Государственный номитет

Совета Министров СССР па делам изобретений и открытий (53) УДК 621-525 (088.8) (72) Автор изобретения

E. С. Чунин (71) Заявитель (54) ПНЕВМАТИЧЕСКОЕ ВЫЧИСЛИТЕЛЬНОЕ

УСТРОЙСТВО

Изобретение относится к средствам автоматизации, а именно к устройствам измерения частоты пневматических импульсов, и является усовершенствованием устройства, описанного в авт. св. ¹ 304589.

Основным изобретением flo авч . св.

¹ 304589 является вычислительное устройство, содержагцее два пульсирующих сопротивления, управляющие камеры которых подключены к входному каналу устройства и к выходу генератора постоянной частоты, входы соответственно соединены с канало v1 питания и с атмосферой, а выходы — с выходным каналом устройства; ячейку памяти с настраиваемым временем запоминания сигнала, вход которой соединен с входным каналом устройства, а выход — с управляющей камерой клапана, установленного в канале питания генератора.

В известном устройстве при нулевом входном сигнале, т. е. при Р,„,„= О, через определенное время останавливается генератор постоянной частоты, -следовательно,,отключается и все устройство. Прекращение чередования пневматических импульсов «О» и «1» во входном канале устройства, т. е. отсутствие частоты пневматических импульсов, может быть как при Р „,„—— О, так и при Рг„,„— — 1.

Однако при Р,,„= 1 в этом устройстве генератор постоянной частоты будет продолжать работать и устройство не отключается.

Цель изобретения — уменьшение расхода воздуха и повышение надежности устройства.

Указанная цель достигается тем, что в устройстве по авт. св. ¹ 304589 во входном канале ячейки памяти установлен импульсатор.

На чертеже представлена пневматическая схема предложенного вычислительного устройства.

Устройство содержит два пульсирующих сопротивлсння 1 и 2; генератор постоянной частоты, построенный на реле 3, емкости 4 и дросселе 5; ячейку памяти, состоящую из клапана 6, емкости 7 и дросселя 8; клапан 9 и импульсатор, состоящий из реле 10 и дросселя

1Ь 11.

Устройство работает следующим образом.

Входные импульсы Р»„, поступают на вход сопротивления 1 с промежуточной емкостью 1 1.

К верхнему соплу этого сопротивления подается среда под давлением Р„,, а выход нижнего сопла соединяют с выходом нижнего сопла сопротивления 2, верхнее corrло которого соединено с атмосферой. На входы сопротивления

2 поступают импульсы постоянной частоты P

he+

При постоянных значениях Р „, и Р>

25 давление P8,,q. — — const.

591867

Составитель Н. Ланин

Техред О. Луговая Корректор Н. Тупица

Тираж 8 6 Подписное

Редактор Т. Орловская

Заказ 592/42!!НИИ11И Государственного комитета Сонно а Министров Ci:СР по делам изооретг I.ий н открытий

I I3035, Москва, Ж-З5, аугнская наб., д. 4/5

Филиал I I I IIl «Г!атсит». г. Ужгород, ул. !роектная, 4

С увеличением !астоты Ре„, давление Рг» увели швается, а с уменьшением Р, „,„давление P...„уменьшается.

При отсутствии входных импульсов, т. е. при Р „, = 0 или P, = 1, выходной сигнал реле 10 импульсатора равен нулю. Сопло клана на 6 закрывается, и через время, задаваемое с помощью дросселя 8, также закрывается сопло клапана 9. Это приводит к отключению генератора постоянной частоты.

Формула изобретения

П нсвматическос вычислительное устройство по авт. св. М> 304589, отличающееся тем, что, с целью уменьшения расхода воздуха и повышения надежности устройства, во входном канале ячейки памяти установлен импульсатор.
