Устройство для поворота лопаток направляющего аппарата осевой лопаточной машины

Устройство для поворота лопаток направляющего аппарата осевой лопаточной машины

Иллюстрации

Показать все

Реферат



1.УСТРОЙСТВО ДЛЯ ПОВОРОТА ЛОПАТОК НАПРАВЛЯЮ1'1ЕГО АППАРАТА ОСЕВОЙ ЛОПАТОЧНОЙ МАШИНЫ, содержащее установленное с возможностью осевого перемещения поворотное синхронизирующее кольцо с фиксатором радиального перемещения в виде катков, взаимодействующих с корпусом, и шар- .нирно прикрепленные к кольцу рычаги, ^жестко соединенные другим концом с .соответствующими лопатками/ отличающееся тем, что.с целью упрощения конструкции и повышения надежности, каждый каток на одном из торцов имеет цапфу, установленную с возможностью осевого перемещения в соответствующей втулке-подшипнике, закрепленной на корпусе , ось которой параллельна оси турбомашины, а на другом торце каждо- ' го катка выполнен центральный выступ,, имеющий круговую радиальную канавку, в которую входит радиальный бурт, предусмотренный на синхронизирующем кольце.2. Устройство по п. 1, отличающееся тем, что каждый каток имеет на участке контакта с _ синхронизирующим кольцом канавку, в <s которую помещен кольцевой элемент из эластичного материала, например резины.сл

(19) (11) СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 1933926/25-06 (22) 25 ° 06.73 (46) 15 ° 01.84, Бюл. Р 2 (72) В.A.Ëîòàðåâ, t0.E.Cëþcàðåra, A.Ï.ÁoòâHHoâ, Э.Г.Булавин и Б.Г.Резник (53 ) 621. 438- 546.;; 5 (088. 8) (54 )(57)1.УСТРОЙСТВО ДЛЯ ПОВОРОТА

JIOIIATOK НАПРАВЛЯЮЩЕГО АППАРАТА

ОСЕВОЙ ЛОПАТОЧНОЙ МАШИНЫ, содержащее установленное с возможностью осевого перемещения поворотное синхронизирующее кольцо с фиксатором радиального перемещения в виде катков, взаимодействующих с корпусом, и шарнирно прикрепленные к кольцу рычаги, .жестко соединенные другим концом с .соответствующими лопатками, о т л и ч а ю щ е е с я тем, что, 3(5II F 04 3 29/56, < 01 Э 9/02 с целью упрощения конструкции и повышения надежности, каждый каток на одном из торцов имеет цапфу, установленную с возможностью осевого перемещения в соответствующей втулке-подшипнике, закрепленной на корпусе, ocr которой параллельна оси турбомашины, а на другом торце каждого катка выполнен центральный выступ,. имеющий круговую радиальную канавку, в которую входит радиальный бурт, предусмотренный на синхронизирующем кольце.

2. Устройство по и. 1, о т л и ч а ю щ е е с я тем, что каждый каток имеет на участке контакта с синхронизирующим кольцом канавку, в которую помещен кольцевой элемент из эластичного материала, например резины.

592209

45

BHHHQN Заказ 1024/1 . Тираж 624 Подписное

Филиал ППП "Патент", г. Ужгород, ул.Проектная, 4

Изобретение относится к лопаточным машинам.

Известны устройства для поворота лопаток направляющего аппарата осевой лопаточной машины, содержащие установленное с возможностью осевого перемещения поворотное синхронизирующее кольцо с фиксатором радиального перемещения в виде катков, взаимодействующих с корпусом, и шарнирно прикрепленные к кольцу рычаги, жестко соединенные другим концом с соответствующими лопатками.

Недостатком известного устройства является сложность конструкции поворотных катков и сложность кинема-15 тики, что приводит к снижению надежности его работы.

Предлагаемое устройство отличается от известных тем, что каждый каток на одном иэ торцов имеет цапфу, 20 установленную с воэможностью осевого перемещения в соответствующей втулкеподшипнике, закрепленной на корпусе, ось которой параллельна оси турбомашины, а на другом торце каждого катка выполнен центральный выступ, имеющий круговую радиальную канавку, в которую входит радиальный бурт, предусмотренный на синхрониэирующем кольце; каждый каток имеет на участ- е ке контакта с синхронизирующим коль-- цом канавку, в которую помещен кольцевой элемент из эластичного материала, например резины.

Такое выполнение устройства позволит упростить конструкцию и повысить надежность.

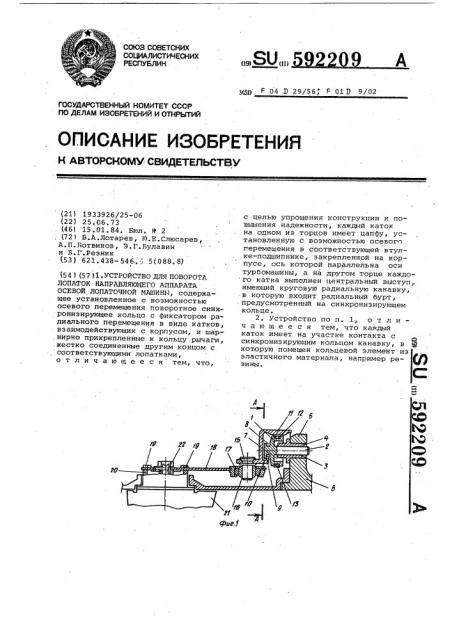

На фиг. 1 изображено устройство, продольный разрез; на фиг ° 2 - разрез А-й на фиг. 1.

Катки 1 на одном из торцов снабжены цапфами 2, которые установлены в отверстия 3 втулок-подшипников 4, закрепленных во фланце 5 корпуса

6 турбомашины.

На другом торце катки 1 имеют центральный выступ 7 с круговой канавкой 8, в которую входит радиальный бурт 9 осевого выстуца 10 синхрониэирующего кольца 11.

Кроме того, на катках выполнены канавки 12, в которые заведены коль» ца 13 иэ эластичного материала, например резины.

Кольца 13 контактируют с поверхностью 14 синхронизирующего кольца 11.

Синхронизирующее кольцо снабжено штырями 15, которые входят в отверстие сферы 16 сферического шарнира

17, закрепленного на одном конце рычага 18. Рычаг 18 вторым концом входит в паз 19 хвостовика 20 лопатки 21 и жестко закреплен на ней с помощью винта 22.

Устройство работает следующим образом.

Сервопривод, передавая усилие на синхронизирующее кольцо 11, заставляет последнее поворачиваться вокруг своей оси при одновременном перемещении вдоль нее. Поверхность 14 синхронизирующего кольца, взаимодействуя с кольцом 13 катка,.заставляет последний поворачиваться на цапфе 2, при этом каток катится по поверхности 14. Перемещаясь в осевом направлении, синхронизирующее кольцо 11 посредством бурта 9, взаимодействующего со стенками канавки 8 центрального выступа 7, передвигает в осевом направлении каток, который при этом скользит цапфой 2 з отверстии 3 втулки«подшипника 4. Йалый радиус канавки 12предотвращает возникновение заклинивающего момента на.цапфе.

Штырь 15, воздействуя на шарнир

17, перемещает рычаг 18 в угловом направлении. Будучи жестко скрепленным с лопаткой 21 рычаг 18 поворачивает ее на тот же угол.

I-А

Р 7 У
