Реферат

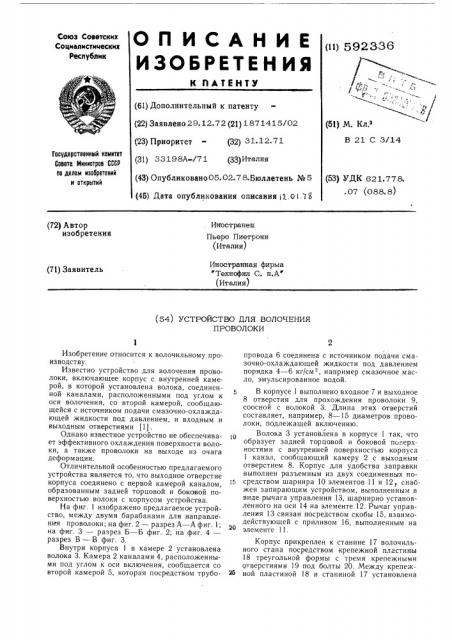

ОП ИСАНИЕ () 9 ззв

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К ПАТЕНТУ.!

/ (61) Дополнительный к патенту (22) Заявлено 29.12.72 (21) 1871415/02 (23) Приоритет - (32) Э1- 12 71 (31) Э 3 1 98А-/7 1 (33) Ита,пия (43) Опубликовано05.02.78.Бюллетень №5 (45) Дата опубликования описания 12..01 13 (51) М. Кл е

В 21 С 3/14

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК 621,778. . 07 (088. 8) Иностранец

Пьеро Пиетрони (Италия) (72) Автор изобретения

Иностранная фирма

Текнофил С. п.А (Италия) (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ВОЛОЧЕНИЯ

ПРОВОЛОКИ

Изобретение относится к волочильному производству.

Известно устройство для волочения проволоки, включающее корпус с внутренней камерой, в которой установлена волока, соединенной каналами, расположенными под углом к оси волочения, со второй камерой, сообщающейся с источником подачи смазочно-охлаждающей жидкости под давлением, и входным и выходным отверстиями (1).

Однако известное устройство не обеспечивает эффективного охлаждения поверхности волоки, а также проволоки на выходе из очага деформации.

Отличительной особенностью предлагаемого устройства является то, что выходное отверстие корпуса соединено с первой камерой каналом, образованным задней торцовой и боковой поверхностью волоки с корпусом устройства.

На фиг. 1 изображено предлагаемое устройство, между двумя барабанами для направления проволоки; на фиг. 2 — разрез А — A фиг. 1; на фиг. 3 — разрез Б — Б фиг. 2; на фиг. 4— разрез  — В фиг. 3.

Внутри корпуса 1 в камере 2 установлена волока 3. Камера 2 каналами 4, расположенными под углом к оси включения, сообщается со второй камерой 5, которая посредством трубопровода 6 соединена с источником подачи смазочно-охлаждающей жидкости под давлением порядка 4 — 6 кг/см, например смазочное масло, эмульсированное водой.

В корпусе 1 выполнено входное? и выходное

8 отверстия для прохождения проволоки 9, соосной с волокой 3. Длина этих отверстий составляет, например, 8 — 15 диаметров проволоки, подлежащей включению.

Волока 3 установлена в корпусе 1 так, что образует задней торцовой и боковой поверхностями с внутренней поверхностью корпуса

1 канал, сообщающий камеру 2 с выходным отверстием 8. Корпус для удобства заправки выполнен разъемным из двух соединенных посредством шарнира 10 элементов 11 и 12, снабжен запирающим устройством, выполненным в виде рычага управления 13, шарнирно установленного на оси 14 на элементе 12. Рычаг управления 13 связан посредством скобы 15, взаимодействующей с приливом 16, выполненным на элементе 11.

Корпус прикреплен к станине 17 волочильного стана посредством крепежной пластины

18 треугольной формы с тремя крепежными отверстиями 19 под болты 20. Между крепежной пластиной 18 и станиной 17 установлена

592336

В-В иг.

Фиг. 4

Составитель Воронкова

Техред О. Луговая Корректор Е. Папп

Тираж 1085 Подписное

Реда кто р Е. Бр атч икова

Заказ 223/1

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4 5

Филиал ППП <<Патент>, г. Ужгород, ул. Проектная, 4 эластичная прокладка 21, например резина, которая позволяет посредством затягивания болтов 20 регулировать положение волоки относительно тянущего органа и устранять передачу вибрации элементов корпуса к станине.

Устройство работает следующим образом.

Проволока 9, проходя через входное отверстие 7 корпуса 1, попадает в первую камеру, в которую через каналы 4 поступает смазочноохлаждающая жидкость под давлением. Прово лока, смоченная смазочно-охлаждающей тидкостью, постулает в волоку 3 и затем в выходное отверстие 8 корпуса 1. Поскольку выходное отверстие 8 сообщено посредством канала с камерой 2, проволока охлаждается непосредственно на выходе из волоки 3, а также охлаждаются наружная и задняя торцовая поверхности волоки в течение всего процесса деформации.

Формула изобретения

Устройство для волочения проволоки, включающее корпус с камерой, в которой установлена волока, соединенной каналами, расположенными под углом к оси волочения, со второй камерой, сообщающейся с источником подачи смазочно-охлаждающей жидкости под давлением, и входным и выходным отверстиями, отличаюи1ееся тем, что, с целью повышения эффективности охлаждения волоки и проволоки, вы ходное отверстие корпуса соединено с первой камерой каналом, образованным задней торцовой и боковой поверхностями волоки с корпусом устройства.

Источники информации, принятые во внимание при экспертизе:

1. Патент США № 2252365, кл. 72 — 463, 1941.
