Реферат

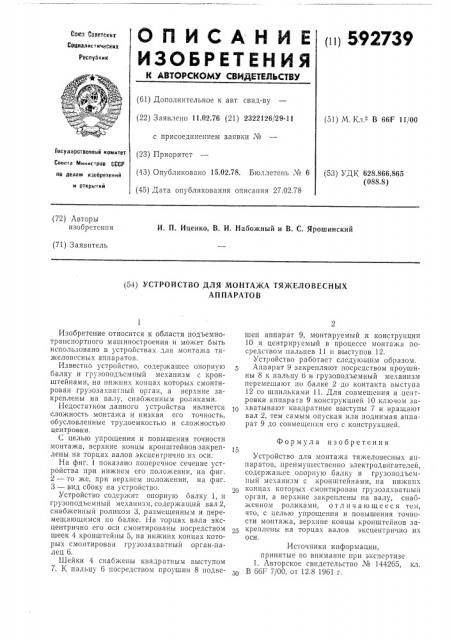

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ нц 5 92739

Соев Советских

Социалис)ических

Республик

4" (б1) Дополнительное к авт, свид-ву (22) Заявлено 11.02.76 (21) 2322126/29-11 с присоединением заявки № (23) Приоритет (43) Опубликовано 15.02.78. Бюллетень ¹ 6 (45) Дата опубликования описания 27.02.78 (51) М. Кл. В 66F 11/00

Госуаарствеииый комитет

Соле а M))|)))c)poe СССР по делам изобре|ений (53) УДK 628 866 865 (088.8) и откр) ний (72) Авторы изобретения

И. П. Иценко, В. H. Набожный и В. С, Ярошинский (71) Заявитель (54) УСТРОЙСТВО ДЛЯ МОНТАЖА ТЯЖЕЛОВЕСНЫХ

АП ПАРАТО В

Формула изобретения

Изобретение относится к области подъемнотранспортного машиностроения и может быть использовано в устройствах для монтажа тяжеловесных аппаратов.

Известно устройство, содержащее опорную балку и грузоподъемпый механизм с кронштейнами, на нижних концах которых смонтирован грузозахватный орган, а верхние закреплены на валу, снабженным роликами.

Недостатком данного устройства является сложность монтажа и низкая его точность, обусловленные трудоемкостью и сложностью центровки.

С целью упрощения и повышения точности монтажа, верхние концы кронштейнов закреплены на торцах валов эксцентрично их оси.

На фиг. 1 показано поперечное сечение устройства при нижнем его положении, на фиг.

2 — то же, при верхнем положении, на (риг.

3 — вид сбоку на устройство.

Устройство содержит опорную балку 1, и грузоподъемный механизм, содержащий вал 2, снабженный роликом 3, размещенны.л и перемещающимся по балке. На торцах вала эксцентрично его оси смонтированы посредством шеек 4 кронштейны 5, Hà íи>кних концах которых смонтирован грузозахватный орган-палец б.

Шейки 4 снабжены квадратным выступом

7. К пальцу б посредством проушин 8 подвешеп аппарат 9, монтируемый к конструкции

10 н центрируемый в процессе монтажа посредством пальцев 11 и выступов 12.

Устройство работает следующим образом.

Аппарат 9 закрепляют посредством проушины 8 к пальцу б и грузоподъемный механизм перемещают по балке 2 до контакта выступа

12 со шпильками 11. Для совмещения и центровки аппарата 9 конструкцией 10 ключом захватывают квадратные выступы 7 и вращают вал 2, тем самым опуская или поднимая аппарат 9 до совмещения его с конструкцией.

Устройство для монтажа тяжеловесных аппаратов, преимущественно электродвигателей, содержащее опорную балку и грузонодъемный механизм с кронштейнами, на нижних концах которых смонтирован грузозахватнын орган, а верхние закреплены на валу, снабженном роликами, отличающееся тем, что, с целью упрощения и повышения точности монтажа, Верхние концы кронштеинов закреплены на торцах валов эксцентрично их оси, Источники информации, принятые»о внимание при экспертизе

1. Авторское свидетельство № 1442б5, кл, В ббпр 7/00, от 12.8 19б1 г.

592739

Фиг. с

Фиг.!

Фиг. 3
