Реферат

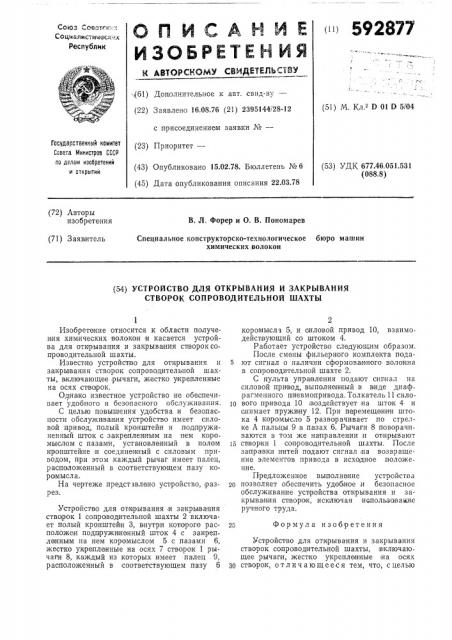

592877

СОЮЗ ОЧ"-Tl К - "

СОЦМаяиСтиЧЕСнИХ

Республик

Н АВТОРСИОМУ СВйдЕТЕДЬСИУ (6l) Дополнительное к авт. свид-ву— (22) Заявлено 16.08.76 (21) 2395144/28-12 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 15.02.78. Бюллетень №6 (45) Дата опубликования описания 22.03.78 (51) М. Кл.2 D 01 D 5/04

Гасударственный камитет

Совета Министров СССР по делам изобретений и аткрытии (53) УДК 677.46.051.531 (088.8) (72) Ав.торы изобретения

В. JI. Форер и О. В. Пономарев

Специальное конструкторско-технологическое бюро машин химических волокон (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОТКР ЫВАН ИЯ И ЗАКРЫ ВАН ИЯ

СТВОРОК СОПРОВОДИТЕЛЬНОЙ ШАХТЫ

Формула изобретения

Изобретение относится к области получения химических волокон и касается устройва для открывания и закрывания створоксопроводительной шахты.

Известно устройсттво для открывания и закрывания створок сопроводительной шахты, включающее рычаги, жестко укрепленные на осях ство рок, Однако известное устройство не обеспечивает удобного и безопасного обслуживания.

С целью повышения удобства и безопасности обслужи ваяния устройство имеет силовой привод, полый кронштейн и подпружиненный шток с закрепленным на нем Koipoмыслом с пазами, установленный в полом иронштейне и соединенный с силовым приводом, при этом каждый рычаг имеет палец, расположенный в соответствующем пазу коромысла.

На чертеже представлено устройство, разрез.

Устройство для открывания и закрывания створок 1 сопроводительной шахты 2 включает полый кронштейн 3, внутри которого расположен поддружи нонный шток 4 с закрепланным на нем коромыслом 5 с пазами 6, жестко уторвпленные на осях 7 створок 1 рычаги 8, каждый из которых имеет палец 9, расположенный в соответствующем пазу 6

2 коромысла 5, и силовой привод 10, взаимодейспвующий со штоком 4.

Работает устройство следующим образом.

После смены фильерного комплекта пода5 ют сигнал о наличии сформова н ного волокна в сопроводительной шахте 2.

С пульта управления подают сипнал на силовой при вод, выполненный в виде диаф:рагменного пневмопривода. Толкатель 11 силоJp вого привода 10 воздействует на шток 4 и снимает пружину 12. При перемещении штока 4 коромысло 5 разворачивает по стрелке А пальцы 9 в пазах 6. Рычаги 8 поворачиваются в том же направлении и открывают

I5 створки 1 сопроводительной шахты. После заправки нитей подают сигнал на возвращение элементов привода в исходное положение.

Предложенное выполнение устройства

2о позволяет обеспечить удобное и безопасное обслуживание усттройства открывания и закрыва ния створок, исключая использование ручного труда.

Устройство для открывания и закрывания створок сопроводительной шахты, включающее рычаги, жестко укрепленные на осях

3О створок, о т л и ч а ю щ е ес я тем, что, с целью

rj

) Составитель Л. Ризер

Техред Л. Гладкова

Корректоры: Н.. Федорова и Л. Денискйна

Редактор Н. Аристова

Подписное

Изд. ¹ 27! Тира)к 563

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушокая наб., 4/5

Заказ 1773

МОТ; Загорский филиал повышения удобства и безопасности оослужжва ния, оно имеет силовой при вод, полый кронштейн и подпружи нен ный шток,с закрепленным на,незм коромыслом с пазами, установленный в полом кронштейне и соедйненный с силовым приводом, при этом каждый рычаг имеет палец, расположенный в соответствующем пазу коромысла.
