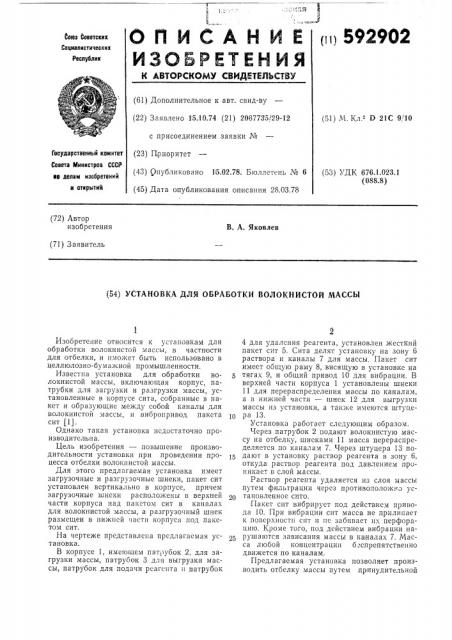

нц 592902

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 15.10.74 (21) 2067735/29-12 с присоединением заявки № (51) М. Кл 0 21С 9/10

Совета Нинистров СССР не делам изобретений и отнрытий (43) Опубликовано 15.02.78. Бюллетспь № 6 (45) Дата опубликования описания 28.03.78 (53) УДК 676.1.023.1 (088.8) (72) Автор изобретения

В. А. Яковлев (71) Заявитель (54) УСТАНОВКА ДЛЯ ОБРАБОТКИ ВОЛОКНИСТОИ МАССЫ

Государственный комитет (23) П ри,оритет

Изобретение относится к установкам для обработки волокнистой массы, в частности для отбелки, и нможет быть использовано в целлюлозно-бумалной промышленности.

Известна установка для обработки волокнистой массы, включающая корпус, патрубки для загрузки и разгрузки массы, установленные в корпусе сита, собранные в пакет и образующие между собой каналы для волокнистой массы, и вибропривод пакета сит (1).

Однако такая установка нсдостаточно производительна.

Цель изобретения — повышение производительности установки при проведении процесса отбелки волокнистой массы, Для этого предлагаемая установка имеет загрузочные и разгрузочные шнеки, пакет сит установлен вертикально в корпусе, причем загрузочные шнеки расположены в верхней части корпуса над пакетом сит в каналах для волокнистой массы, а разгрузочный шнек размещен в нижней части корпуса под пакетом сит.

На чертеже представлена предлагаемая установка.

В корпусе 1, имеющем патрубок 2, для загрузки массы, патрубок 3 для выгрузки массы, патрубок для подачи рсагснта и патрубок

4 для удаления реагента, установлен жесткий пакет сит 5. Сита делят устаноьку на зону 6 раствора и каналы 7 для массы, Пакет сит имеет общую раму 8, висящую в установке на тягах 9, и общий привод 10 для вибрации. В верхней части корпуса 1 установлены шнеки

11 для перераспределения массы по каналам, а в нижней части — шнек 12 для выгру.зки массы нз установки, а также имеются штуцера 13.

Установка работает следующим образом.

Через патрубок 2 подают волокнистую массу на отбелку, шнеками 11 масса перераспределяется по каналам 7. Через штуцера 13 подают в установку раствор реагента в зону 6, откуда раствор реагента под давлением проникает в слой массы.

Раствор реагента удаляется из слоя массы путем фильтрации через противоположно установленное сито.

Пакет сит вибрирует под действием привода 10. При вибрации сит масса не прилипает к поверхности снт и це забивает их перфорацию. Кроме того, под действием вибрации нарушаются зависания массы в каналах 7. Масса любой концентрации беспрепятственно движется по каналам.

Предлагаемая установка позволяет производить отбелку массы путем принудительной :9э(Ю2

Формула изобретения

Составитель H. Сердя)к

Корректоры: T. Добровольская и Л. Брахнина

Редактор Л. Блохина

Подписно °

3аказ 921, 10 Изд. М 3!7 Тираж 533

НПО Государственного комитета Совета Министров СССР по дслам изобретений и открытий

1!3035, Москва, Ж-35, Раушская, наб., д. 4/5

Типография, пр. Сапунова, 2

3 диффузии химического реагента через слой массы высокой концентрации при помощи пульсации сит.

Такой технологический прием способствует голучению беленой целлюлозы лучшего качества, чем при обычном режиме отбелки.

Установка для обработки волокнистой массы, включающая корпус, патрубки для загрузки и разгрузки массы, установленные в корпусе сита, собранные в пакет и образующие между собой каналы для волокнистой массы, и вибропривод пакета сит, о т л и ч ающа я ся тем, что, с целью повышения производительности установки при проведении процесса отбелки волокнистой массы, установка имеет загрузочные и разгрузочный шнеки, пакет сит установлен вертикально в корпусе, причем загрузочные шнеки расположены в верхней части корпуса над пакетом сит в каналах для волокнистой массы, а раз10 грузочный шнек размещен в нижней части корпуса под пакетом сит.

Источники информации, принятые во внимание при экспертизе

1. Патент CIIIA № 3616904, 209 — 269, 1971,
