Реферат

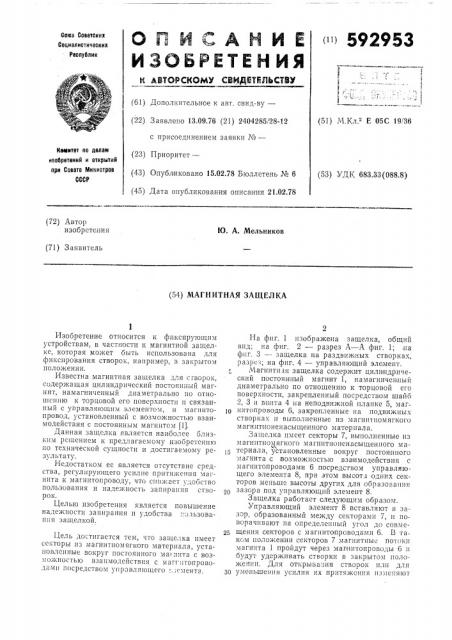

О1 И/САНИ Е

ИЗОБРЕТЕНИЯ » 592953

Союэ Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 13.09.76 (21) 2404285/28-12 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 15.02.78 Бюллетень № 6 (45) Дата опубликования описания 21.02.78

Кетвитет по делам иаобретвиий и открытий при Совете Мииистров

СССР (53) УДК 683.33(088.8) (72) Автор изобретения

Ю. А. Мельников (71) Заявитель (54) МАГНИТНАЯ ЗАЩГЛКА

На фиг. 1 изображена защелка, общий вид; на фиг. 2 — разрез А — А фиг. 1; на фнг. 3 — защелка на раздвижных створках, разрез; на фиг. 4 — управляющий элемент.

Магнитная защелка содержит цилиндрический постоянный магнит 1, намагниченный диаметрально по отношению к торцовой его поверхности, закрепленный посредством шайо

2, 3 и винта 4 на неподвижной планке 5, магнитопроводы 6, закрепленные на подвижных створках и выполненные из магнитномягког0 магнигноненасыщенного материала.

Защелка имеет секторы 7, выполненные из мапштномягкого магнитпоненасыщенного материала, установленные вокруг постоянного магнита с возможностью взаимодействия с магнитопроводами 6 посредством управляющего элемента 8, при этом высота одних секторов меньше высоты других для образования зазора под управляющий элемент 8.

Защелка работает следующим образом.

Управляющий элемент 8 вставляют в зазор, образованный между секторами 7, и поворачивают на определенный угол до совмещения секторов с магнитопрсводами 6. В таксм положении секторов 7 магнитные потоки магнита 1 пройдут через мапнитопроводы б и будут удерживать створки в закрытом положении. Для открывания створок или для

30 уменьшения усилия их притяжения изменяют

Изобретение относится к фиксирующим устройствам, в частности к магнитной защелке, которая может быть использована для фиксирования створок, например, в закрытом положении.

Известна магнитная защелка для сгворок, содержащая цилиндрический постоянный магнит, намагниченный диаметрально по отношению к торцовой его поверхности и связанный с управляюгцим элементом, и магнитопровод, установленный с возможностью взаимодействия с постоянным магнитом (1).

Данная защелка является наиболее близким решением к предлагаемому нзобретеншо цо технической сущности и достигаемому результату.

Недостатком ес является отсутствие средства, регулярующего усилие притяжения магнита к магнитопроводу, что снижает удобство пользования и надежность запирация створок.

Целью изобретения является повышение надежности запирания и удобства пользования защелкой.

Цель достигается тем, что защелка имеет секторы нз магнитномягкого материала, установленные вокруг постоянного ма1нита с возможностью взаимодействия с маггитопроводами посредством управляющего =. смента. (51) Ч.Кл.2 Е 05С 19/36

592953

А "А

Риг г

Acz 1

Фаг.,т

Фиг. 4

Составитель В. Калинов

Техред Н. Рыбкина

Корректор О. Тюрина

Редактор Н. Аристова

Подписное

Изд. ¹ 224 Тираж 633

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, К-35, Раушская наб., д. 4/5

Заказ 9323

МОТ, Загорский филиал

3 угловое положение секторов 7 относительно постоянного магнита 1 тем же управляющим элементом 8.

Формула изобретения

Магнивная защелка, содержащая цили ндрический постоянный магнит, намагниченный диаметрально по отношению к торцовой его поверхности, магнитоправод, выполненный из магнитномягкого материала, и управляющий элемент, отличающаяся тем, что, с целью по4 вышен ия надежности и удобств1 пользования, она имеет секторы из магнитномягкого материала, установленные вокруг постоянного магнита с возможностью взаимодействия с маг5 нитопроводами посредством управляющего элемента.

Источники информации, принятые во внимание при экспертизе

10 1. Патент США № 3288511, кл. 292-251.5, опубл. 1966.
