Устройство для предотвращения утечки бурового раствора

Устройство для предотвращения утечки бурового раствора

Иллюстрации

Показать все

Реферат

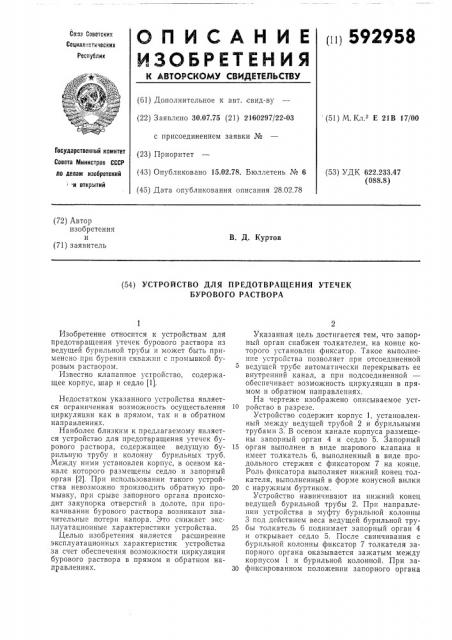

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1щ 592958

Со.оз Советских

Сациалистичесхих

Ресоублих (б1) Дополнительное к авт. свид-ву (22) Заявлено 30.07.75 (21) 2160297/22-03 с присоединением заявки № (23) Приоритет (43) Опубликовано 15.02.78. Бюллетень № 6 (45) Дата опубликования описания 28.02.78 (51) М Кл з E 21В 17/00

Государственный комитет

Совета Министров СССР по делам изобретений

И OTKPblTHll (53) УДК 622.233.47 (088.8) (72) Автор изобретения и (71) заявитель

В. Д. Куртов (54) УСТРОЙСТВО ДЛЯ ПРЕДОТВРАЩЕНИЯ УТЕЧЕК

БУРОВОГО РАСТВОРА

Изобретение относится к устройствам для предотвращения утечек бурового раствора из ведущей бурильной трубы и может быть применсно прп бурении скважин с промывкой буровым раствором.

Известно клапанное устройство, содержащее корпус, шар и седло (1).

Недостатком указанного устройства является ограниченная возможность осуществления циркуляции как в прямом, так и в обратном направлениях.

Наиболее близким к предлагаемому является устройство для предотвращения утечек бурового раствора, содержащее ведущую бурильную трубу и колонну бурильных труб.

Между ними установлен корпус, в осевом канале которого размещены седло и запорный орган (2). При использовании такого устройства невозможно производить обратную промывку, при срыве запорного органа происходит закупорка отверстий в долоте, при прокачивании бурового раствора возникают значительные потери напора. Это снижает экс. плуатационные характеристики устройства.

Целью изобретения является расширение эксплуатационных характеристик устройства за счет обеспечения возможности циркуляции бурового раствора в прямом и обратном направлениях.

Указанная цель достигается тем, что запор. ный орган снабжен толкателем, на конце которого установлен фиксатор, Такое выполнение устройства позволяет при отсоединенной ведущсй трубе автоматически перекрывать ее внутренний канал, а при подсоединенной обеспечивает возможность циркуляции в прямом и обратном направлениях.

На чертеже изображено описываемое уст10 ройство в разрезе.

Устройство содержит корпус 1, установленный между ведущей трубой 2 и бурильными трубами 3. В осевом канале корпуса размещены запорный орган 4 и седло 5. Запорный

15 орган выполнен в виде шарового клапана и имеет толкатель б, выполненный в виде продольного стержня с фиксатором 7 на конце.

Роль фиксатора выполняет нижний конец толкателя, выполненный в форме конусной вилки

20 с наружным буртиком.

Устройство навинчивают на нижний конец ведущей бурильной трубы 2. При направлении устройства в муфту бурильной колонны

3 под действием веса ведущей бурильной тру25 бы толкатель б поднимает запорный орган 4 и открывает седло 5. После свинчивания с бурильной колонны фиксатор 7 толкателя запорного органа оказывается зажатым между корпусом 1 и бурильной колонной. При за30 фиксированном положении запорного органа

592958

Формула изобретения

Составитель В. Борискина

Тсхред H. Рыбкина Корректор Л. Орлова

Редактор T. Юрчикова

Заказ 3347/2 Изд. ЛЪ 220 Тираж 778 Подписное

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 475

Типография, пр, Сапунова, 2 можно создавать циркуляцию как в прямом, так и в обратном направлениях.

После отвинчивания устройства от колонны бурильных труб и подъема ведущей трубы 2 запорный орган 4 опускается под действием своего веса и веса толкателя и перекрывает канал седла 5. В результате предотвращается вытекание бурового раствора из ведущей бурильной трубы.

Устройство предотвращает утечки бурового раствора из ведущей бурильной трубы после ее отвинчивания от бурильной колонны в объеме, равном объему ведущей трубы и внутреннему объему бурового шланга. Для шланга длиной 18,5 м и пятиметровой ведущей трубы их внутренний объем равен 172 л. Для скважины глубиной 3000 м будут предотвращены потери раствора в количестве 26 м .

Устройство для предотвращения утечек бурового раствора, содержащее ведущую бурильную трубу и колонну бурильных труб, между которыми установлен корпус, в осевом канале которого размещены седло и запорный орган, отличающееся тем, что, с целью расширения эксплуатационных характеристик

10 устройства за счет обеспечения возможности циркуляции бурового раствора в прямом и обратном направлениях, запорный орган снабжен толкателем, на конце которого установлен фиксатор.

15 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство Мо 133440, кл. Е 21В 33/12, 1960, 2. Патент США М 3566964, кл. 166 — 224, 20 опублик. 1971.
