Реферат

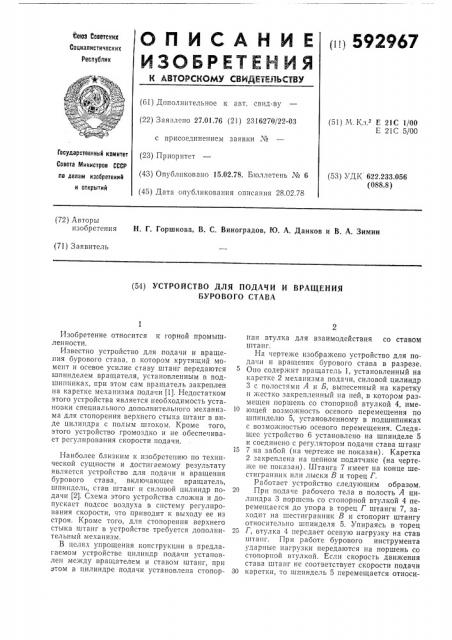

1и1 592967

Соее Советсник

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 27.01,76 (21) 2316270/22-03 с присоединением заявки Хе (23) Приоритет (43) Опубликовано 15.02.78. Бюллетень No 6 (45) Дата опубликования описания 28.02.78 (51) И. Кч з E 21C 1/00

E 21С 5/00

Государственный комитет

Совета Министров СССР ло делам изобретений (53) УДК 622.233.056 (088.8) и отнрь тий (72) Авторы изобретения Н. Г. Горшкова, В. C. Виноградов, 1О. А. Данков и В. А. Зимин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ И ВРАЩЕНИЯ

БУРОВОГО СТАВА

Изобретение относится к горной иром ггггленности.

Известно устройство для подачи и вращения бурового става, в котором крутящий момент и осевое усилие ставу штанг передаются шпинделем вращателя, установленным в подшипниках, при этом сам вращатель закреплен на каретке механизма подачи (1). Недостатком этого устройства является необходимость установки специального дополнительного механизма для стопорения верхнего стыка штанг в виде цилиндра с полым штоком. Кроме того, этого устройство громоздко и не обеспечивает регулирования скорости подачи.

Наиболее близким к изобретению по технической сущности и достигаемому результату является устройство для подачи и вращения бурового става, включающее вращатель, шпиндель, став штанг и силовой цилиндр подачи (2). Схема этого устройства сложна и допускает подсос воздуха в систему регулирования скорости, что приводит к выходу ее из строя. Кроме того, для стопорения верхнего стыка штаиг в устройстве требуется дополнительный механизм.

В целях упрощения конструкции в предлагаемом устройстве цилиндр подачи установлен между вращателем и ставом штанг, при этом в цилиндре подачи установлена стопорная втулка для взаимодействия со ставом штанг.

На чертеже изображено устройство для подачи и вращения бурового става в разрезе.

Оно содержит вращатель 1, установленный на каретке 2 механизма подачи> силовой цилиндр

3 с полостями А и Б, вынесенный на каретку и жестко закрепленный на ней, в котором размещен поршень со стопорной втулкой 4, име10 ющей возможность осевого перемещения по шпинделю 5, установленному в подшипниках с возможностью осевого перемещения. Следящее устройство 6 установлено на шпинделе 5 и соединено с регулятором подачи става штанг

15 7 на забой (на чертеже не показан). Каретка

2 закреплена на цепном податчике (на чертеже не показан). Штанга 7 имеет на конце шестигранник или лыски В и торец Г.

Раоотает устройство следующим образом.

20 При подаче рабочего тела в полость А цилиндра 3 поршень со стопорной втулкой 4 перемещается до упора в торец Г штанги 7, заходит на шестигранник В и стопорит штангу относительно шпинделя 5. Упираясь в торец

25 Г, втулка 4 персдает осевую нагрузку на став штаиг. При работе бурового инструмента ударные нагрузки передаются на поршень со стопориой втулкой. Если скорость движения става штанг не соответствует скорости подачи

30 каретки, то шпиндель 5 перемещается относи592967

Составитель О. Собии

Техред Н. Рыбкина

Корректор Л. Орлова

Редактор Т. Юрчикова

Подписное

Заказ 3347/10 Изд. Мв 220 Тираж 778

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 5К-35, Раушская наб., д. 475

Типография, пр. Сапунова, 2 тельно вращателя, жестко закрепленного на каретке, и воздействует на следящее устройство 6, регулирующее подачу.

Таким образом, предлагаемое устройство сочетает в себе устройство для стопорения верхнего стыка става штанг, силовой цилиндр для создания осевого усилия на забой, амортизатор става штанг, что значительно упрощает конструкцию устройства для подачи и вращения бурового става, повышает его надежность и долговечность.

Формула изобретения

Устройство для подачи и вращения бурового става, включающее вращатель шпинделя, став штанг и силовой цилиндр подачи, о т л ич а ю щ е е с я тем, что, с целью упрощения конструкции, цилиндр подачи установлен между вращателем и ставом штанг, при этом в цилиндре подачи установлена стопорная втулка для взаимодействия со ставом штанг.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство Уо 453478, кл. Е 21С 1/00, 1971.

2. Авторское свидетельство Мв 206480, кл. Е 21С 5/06, 1965.
