Реферат



(ц 5939)g

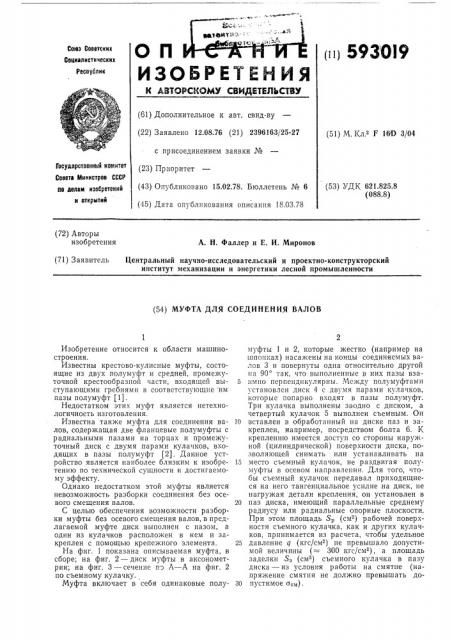

Союз Советских

Сониелистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 12,08.76 (21) 2396163/25-27 с присоединением заявки № (23) Приоритет (43) Опубликовано 15.02.78. Бюллетень № 6 (45) Дата опубликования описания 18.03.78 (51) М, Кл.з F 16 D 3/04

Государственный комитет

Совете Министров СССР по делом изобретений и открытий (53) УДК 621.825.8 (088.8) (72) Авторы изобретения

А. Н, Фаллер и Е. И. Миронов (71) Заявитель Центральный научно-исследовательский и проектно-конструкторский институт механизации и энергетики лесной промышленности (54) МУФТА ДЛЯ СОЕДИНЕНИЯ ВАЛОВ

Изобретение относится к области машиностроения.

Известны крестово-кулисные муфты, состоящие из двух полумуфт и средней, промежуточной крестообразной части, входящей выступающими гребнями в соответствующие им пазы полумуфт (1).

Недостатком этих муфт является нетехнологичность изготовления.

Известна также муфта для соединения валов, содержащая две фланцевые полумуфты с радиальными пазами на торцах и промежуточный диск с двумя парами кулачков, входящих в пазы полумуфт (2). Данное устройство является наиболее близким к изобретению по технической сущности и достигаемому эффекту.

Однако недостатком этой муфты является невозможность разборки соединения без осевого смещения валов.

С целью обеспечения возможности разборки муфты без осевого смещения валов, в предлагаемой муфте диск выполнен с пазом, а один из кулачков расположен в нем и закреплен с помощью крепежного элемента.

На фиг. 1 показана описываемая муфта, в сборе; на фиг. 2 — диск муфты в аксонометрии; на фиг. 3 — сечение по А — А на фиг. 2 по съемному кулачку.

Муфта включает в себя одинаковые полумуфты 1 и 2, которые жестко (например на шпо: ках) насажены на концы соединяемых валов 3 и повернуты одна относительно другой на 90 так, что выполненные в них пазы вза5 имно перпендикулярны. Между полумуфтамп установлен диск 4 с двумя парами кулачков, которые попарно входят в пазы полумуфт.

Три кулачка выполнены заодно с диском, а четвертый кулачок 5 выполнен съемным. Он

10 вставлен в обработанный на диске паз и закреплен, например, посредством болта 6. К креплению имеется доступ со стороны наружной (цилиндрической) поверхности диска, позволяющей снимать или устанавливать на

15 место съемный кулачок, не раздвигая полумуфты в осевом направлении. Для того, чтобы сьемный кулачок передавал приходящиеся на него тангенциальное усилие на диск, не нагружая детали крепления, он установлен в

20 паз диска, имеющий параллельные среднему радиусу или радиальные опорные плоскости.

При этом площадь S„(см ) рабочей поверхности съемного кулачка, как и других кулачков, принимается из расчета, чтобы удельное

25 давление q (кгс/см ) не превышало допустимой величины (= 300 кгс/см ), а площадь заделки S (см ) съемного кулачка в пазу диска — из условия работы на смятие (напряжение смятия не должно превышать до30 пустимое о,„) .

593019 фиг.1

А -А фиг. 3 чиг. 2

Составитель Ю. Абалтусов

Техред Л. Гладкова

Корректоры: О. Данишева и Т. Добровольская

Редактор Л. Батанова

Заказ 700/20 Изд. № 301 Тираж 1154 Подписное

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Типография, пр. Сапунова, 2

При работе предлагаемой муфты, как и обычной кулачково-дисковой муфты, полумуфта, насаженная на конец ведущего вала (участка валовой линии) передает крутящий момент через диск с кулачками полумуфте, насаженной на конец ведомого вала. При демонтаже узла соединения используют съемность одного из кулачков диска муфты. Для этого поворачивают вал с муфтой в положение, удобное для съема кулачка, снимают кулачок и затем разбирают узел, сдвигая в радиальном направлении (без осевого смещения) один из участков валовой линии. Диск с тремя кулачками остается при этом в сборе с одной из полумуфт. При монтаже узла соединения операции выполняют в обратной последовательности.

Преимущество предлагаемой муфты в том, что в ней, благодаря съемности одного из кулачков, сборка и разборка узла соединения элементов валовой линии, например, при ремонте обеспечивается без их осевых смещений, что особенно существенно для высоком оментных многоопорных валовых линий большой протяженности.

Ф ор мула изобретения

Муфта для соединения валов, содержащая две фланцевые полумуфты с радиальными пазами на торцах и промежуточный диск с

10 двумя парами кулачков, входящих в пазы полумуфт, отличающаяся тем, что, с целью обеспечения возможности разборки муфты без осевого смещения валов, диск выполнен с пазом, а один из кулачков располо15 жен в нем и закреплен с помощью крепежного элемента.

Источники информации, принятые во внимание при экспертизе

1. Поляков В. С., Барбаш И. Д. Муфты, Л., 20 «Машиностроение», 1973, с. 20, рис. 12.

2. Нормаль МН 2701 — 61. Кулачково-дисковые муфты.
