Реферат



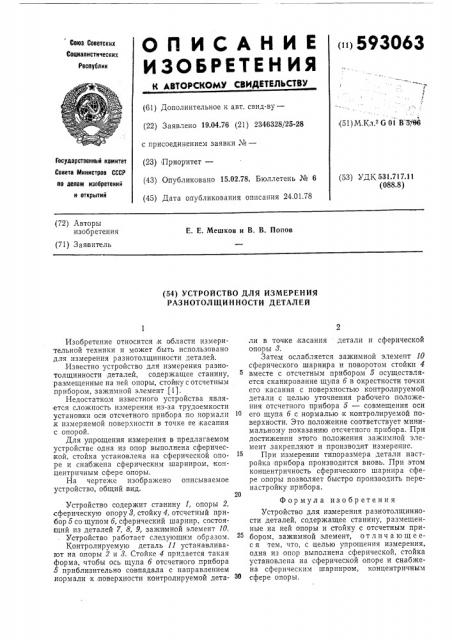

QnNCAHHE

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<>593063

Союз. Советских

Социалистических

Республнн (61) Дополнительное к авт. свид-ву— (22) Заявлено 19.04.76 (21) 2346328/25-28 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 15.02.78. Бюллетень № 6 (45) Дата опубликования описания 24.01.78 (51) М.Кл С 01 В 5 96

Государственный комитет

Совета Министров СССР по лолам изобретений и открытий (53) УДК 531.717.11 (088.8) (72) Авторы изобретения (71) Заявитель

Е. Е. Мешков и В. В. Попов (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ

РАЗНОТОЛ ЩИ Н НОСТИ ДЕТАЛЕЙ

Изобретение относится к области измерительной техники и может быть использовано для измерения разнотолщинности деталей. .Известно устройство для измерения разнотолщинности деталей, содержащее станину, размещенные на ней опоры, стойку с отсчетным прибором, зажимпой элемент (1).

Недостатком известного устройства является сложность измерения из-за трудоемкости установки оси отсчетного прибора:по нормали 10 к измеряемой поверхности в точке ее касания с опорой.

Для упрощения измерения в предлагаемом устройстве одна из опор выполнена сферической, стойка установлена на сферической опоре и снабжена сферическим шарниром, концентричным сфере опоры.

На чертеже изображено описываемое устройство, общий .вид.

Устройство содержит станину 1, опоры 2, сферическую опору 8, стойку 4, отсчетный прибор 5 со щупом б, сферический шарнир, состояо ий из деталей 7,,8, 9, зажимной элемент 10.

Устройство работает следующим образом.

Контролируемую деталь 11 устанавливают на опоры 2 и 8. Стойке 4 придается такая форма, чтобы ось щупа б отсчетного прибора

5 приблизительно совпадала с направлением нормали к поверхности контролируемой дета- 30 ли в точечке касания детали и сферической опоры 8.

Затем ослабляется зажимной элемент 10 сферического шарнира и поворотом стойки 4 вместе с отсчетным прибором 5 осуществляется сканирование щупа б в окрестности точки его касания с поверхностью контролируемой детали с целью уточнения рабочего положения отсчетного прибора 5 — совмещения оси его щупа б с нормалью к контролируемой поверхности. Это положение соответствует минимальному показанию отсчетного прибора. При достижении этого положения зажпмной элемент закрепляют и производят измерение.

При измерении типоразмера детали настройка прибора производится вновь. При этом концентричность сферического шарнира сфере опоры позволяет быстро производить перенастройку прибора.

Формула изобретения

Устройство для измерения разнотолщинности деталей, содержащее станину, размещенные на ней опоры и стойку с отсчетным прибором, зажимной элемент, о т л и ч а ю щ е ес я тем, что, с целью упрощения измерения, одна из опор выполнена сферической, стойка установлена на сферической опоре и снабжена сферическим шарниром, концентричным сфере опоры.

593063

Составитель И. Гаранина

Техред И. Михайлова Корректор И. Симкииа

Редактор И. Марголис

Заказ 1010/2068 Изд. № 205 Тираж 907

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Тип. Харьк. фил, пред. «Патент»

Источник информации, принятый во внимание при экспертизе:

1. Григорьев И. А., Дворецкий Е. P. Контроль размеров в машиностроении. М., Машгиз, 1959, с. 310 — 312, фиг. 383.
