(ii) 593l48

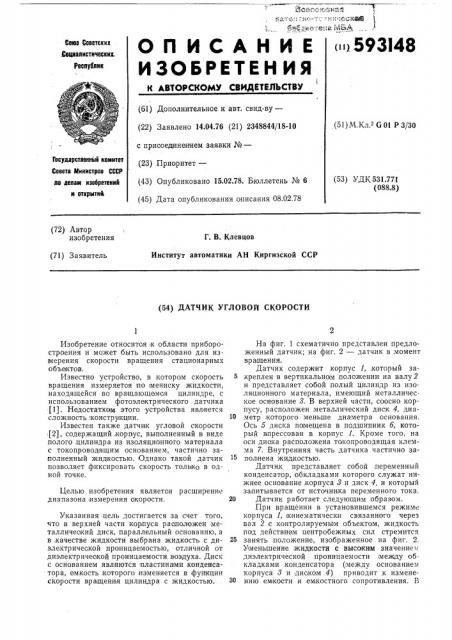

ОПИСАНИЕ

ИЗООЕЕтЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических, Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 14;04.76 (21) 2348844/18-10 с присоединением заявки №вЂ” (51) М.Кл. С 01 Р 3/30 (23) Приоритет—

Государственный комитет

Совета Министров СССР ло делам изобретений и открнтий (53) УДК 531.771 (088.8) (43) Опубликовано 15.02.78. Бюллетень ¹ 6 (45) Дата опубликования описания 08.02.78 (72) Автор изобретения

Г. В. Клевцов

Институт автоматики АН Киргизской ССР (71) Заявитель (54) ДАТЧИК УГЛОВОЙ СКОРОСТИ

Изобретение относится к области приборостроения и может быть использовано для измерения скорости вращения стационарных объектов.

Известно устройство, в котором скорость вращения измеряетоя 1IIO мениску жидкости, находящейся во вращающемся цилиндре, с использованием фотоэлектрического датчика (1). Недостатком этого устройства является сл ожн ость .ко истр у кции.

Известен также датчик угловой скорости (2), содержащий корпус, выполненный в виде полого цилиндра из изоляционного материала с токопроводящим основанием, частично заттолненный жид|костью. Однако такой датчик позволяет фиксировать скорость толыко в одной точ,ке.

Целью изобретения является расширение диапазона измерения скорости.

Указанная цель достигается за счет того, что в верхней части корпуса расположен металлический диск, параллельный основанию, а в,качестве жидкости выбрана жидкость с диэлектрической проницаемостью, отличной от диэлектричеакой проницаемости воздуха. Диск с основанием являются пластина ми конденсатора, емкость:которого,измен яется в функции скорости вращения цилиндра с жидкостью.

На фиг. 1 схематично представлен предложенный датчик; на фиг. 2 — датчик в момент вр ащения.

Датчик содержит .корпус 1,,который за5 креплен в вертикальном положении на валу 2 и представляет собой полый цилиндр из изоляционного материала, имеющий металличес. кое основание 8. В верхней части, соосно корпусу, расположен, металлический диск 4, диа1О метр, которого меньше диаметра основания.

Ось б,диска помещена в подшипник б, который ипрессован в корпус 1. Кроме того, на оси диска расположена токопроводящая клемма 7. Внутренняя часть датчика частично запол,иена жидкостью.

Датчик представляет собой, переменный конденсатор, обкладками которого служат нижнее основание, корпуса 8 и диск 4, и который запитывается от источника переменного тока.

20 Датчик работает следующим образом.

При вращении в установившемся режиме корпуса I, кинематически связанного через вал 2 с контролируемым объектом, жидкость под действием центробежных сил стремится

26 занять положение, изображенное на фиг. 2.

Уиеньшение жидкости с высоким значением диэлектрической проницаемости между обкладками конденсатора (между основанием корпуса 8 и диском 4) приводит .к изменезО нию ем кости и емкостного сопротивления. Б

593148

cParz 2

Составитель В. Киселев

Техред И, Рыбкина

Редактор Н. Каменская

Корректор И. Симкина

Заказ 1008 2066 Изд. № 208 Тираж 1109

НПО Государственного комитета Совета Министров СССР по дуплам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Тип. Харьк. фил. пред. «Патент» результате изменения ем костного сапротивления.меняетоя и выходной сигнал датчика, Количество жидкости, вытесненное из-под обкладок конденсатора,в периферийную область датчика, а следовательно, и величина выходного сигнала являются функцией скорости вращения контролируемого объекта.

Формула изобретения

Датчик угловой скорости, содержащий корпус, выполненный в виде полого цилиндра из изоляционного материала с токопроводящим основанием, частично .заполненный жидкостью, отл и ч ающи йс.я тем, что, с целью расширения диапазона измерения, в верхней части корпуса расположен металлический диск, параллельный основанию, а в;качестве

5 жидкости вьгбрана жидкость с диэлектрической .проницаемостью, отличной от диэлектрической проницаемости воздуха.

Источники информации, принятые во вни10 мание при экспертизе:

1. Авторское свидетельство СССР

Ха 446833, кл. G 01 P 1,5/08, 1973.

2. Авторское свидетельство ЧССР

Мз 155585,,кл. 43 а 42/20, 1974.
