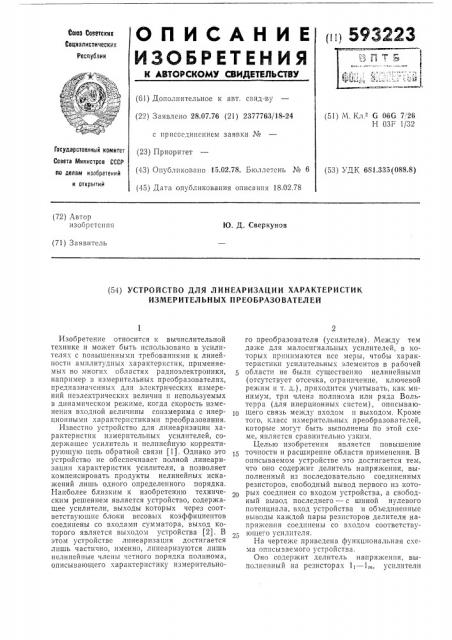

О П И С А Н И Е цц 593223

ИЗОБРЕТЕНИЯ союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 28.07.76 (21) 2377763/18-24 с присоединением заявки № (23) Приоритет (43) Опубликовано 15.02.78. Бюллетень № 6 (45) Дата опубликования описания 18.02.78 (51) М. Кл. - 6 06G 7, 26

Н 03г 1/32

Государственный комитет

Совета олинистров СССР по делам изобретений (53) У л К 681,335(088.8) и открытий (72) Автор изобретсппя

|О. Д. Сверкунов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЛИНЕАРИЗАЦИИ ХАРАКТЕРИСТИК

ИЗМЕРИТЕЛЪНЪ|Х ПРЕОБРАЗОВАТЕЛЕЙ

Изобретение относится к вычислительной технике и может быть использовано в усилителя; с повышенными требованиями к линейности амплитудных характеристик, применяемых во многих областях радиоэлектроники, например в измерительных преобразователях, предназначенных для электрических измерений пеэлектрических величин и используемых в динамическом режиме, когда скорость изменения входной величины соизмерима с инерционными характеристиками преобразования.

Известно устройство для линеаризации характеристик измерительных усилителей, содержащее усилитель и нелинейную корректирующую цепь обратной связи (1). Однако это устройство не обеспечивает полной линеаризации характеристик усилителя, а позволяет компенсировать продукты нелинейных искажений лишь одного определенного порядка.

Наиболее близким к изобретению техническим решением является устройство, содержащее усилители, выходы которых через соответствующие блоки весовых коэффициентов соединены со входами сумматора, выход которого является выходом устройства (2). В этом устройстве линеаризация достигается лишь частично, именно, линеаризуются лишь нелинейные члены четного порядка полинома, описывающего характеристику измерительноro преобразователя (усилителя). Между тем даже для малосигнальных усилителей, в которых принимаются все меры, чтобы характеристики усилительных элементов в рабочей области не были существенно нелинейными (отсутствует отсечка, ограничение, ключевой режим и т. д.), приходится учитывать, как минимум, три члена полпнома или ряда Вольтерра (для инерционных систем), опнсываю1р щего связь между входом и выходом. Кроме того, класс измерительных преобразователей, которые могут быть выполнены по этой схеме, являстся сравнительно узким.

Целью изобретения является повышение

15 точности и расширение области применения. В описываемом устройстве это достигается тем, что оно содержит делитель напряжения, выполненный из последовательно соединенных резисторов, свободный вывод первого из которых соединен со входом устройства, а свободный вывод последнего — с шиной нулевого потенциала, вход устройства и объединенные выводы каждой пары резисторов делителя напряжения соединены со входом соответствующего усилителя.

На чертеже приведена функциональная схема описываемого устройства.

Оно содер>кит делитель напряжения, выполненный на резисторах 1 — 1„„усилители

593223

Формула изобретения (/ =1, 2,... и), с; П(с,— с>

Составитель Г. Сорокин

Техред А. Камышникова

Корректор О. Тюрина

Редактор Jl. Тюрина

Подписное

Заказ 3344/11 Изд. № 240 Тираж 818

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 5К-35, Рачп1ская наб., д. 4/5

Типография, пр. Сапунова, 2

21 — 2m, блоки весовых коэффициентов 31 — 3 и сумматор 4.

На входы усилителей 2, 22,... 2 поступают с выходов делителя, соответственно, напряжения

У,, (<) = С1,„(/) (1 = 1 2 <<) где C; — коэффициент передачи (ослабления) делителя 1 по i-му выходу. На выходах усилителей 2» 22,... 2m получают усиленные электрические сигналы, содержащие нелинейные искажения. Если весовые коэффициенты

Ч1, 1/з,... д„задавать в соответствии с соотношениями то все компоненты выходных сигналов, являющиеся продуктами нелинейных искажений не более, чем m-ro порядка, компенсируют один другого, и сигнал на выходе сумматора

4 не содержит нелинейных искажений.

Устройство для линеаризации характеристик измерительных преобразователей, содержащее усилители, выходы которых через соответствующие блоки весовых коэффициентов соединены со входами сумматора, выход которого является выходом устройства, о т л ич а ю щ е е с я тем, что, с целью повышения

10 точности и расширения области применения, оно содержит делитель напряжения, выполненный из последовательно соединенных резисторов, свободный вывод первого из которых соединен со входом устройства, а свободный вывод последнего — с шиной нулевого потенциала, вход устройства и объединенные выводы каждой пары резисторов делителя напряжения соединены со входом соответствующего усилителя.

20 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство № 474904, кл.

Н ОЗР 1/32, 1974.

2. Бошняк Л. Л. Измерения при теплотехнических исследованиях. Л., «Машиностроение», 1974, с. 53 — 55.
