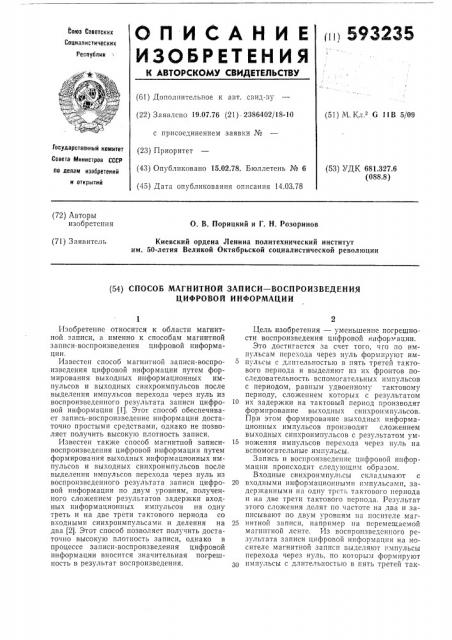

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пц 593235

Союз Советских

Социалистических республик (61) Дополнительное к авт. свид-ву (22) Заявлено 19.07.76 (21) - 2386402/18-10 (51) М. Кл в G l l B 5/09 с присоединением заявки М

Гасударственный комитет

Совета Министров СССР (23) Приоритет (43) Опубликовано 15.02.78. Бюллетень № 6 (45) Дата опубликования описания 14.03.78 (53) УДК 681.327.6 (088.8} ло делам изобретений и отирытнй (72) Авторы изобретения

О. В. Порицкий и Г. Н. Розоринов (7I) Заявитель

Киевский ордена Ленина политехнический институт им. 50-летия Великой Октябрьской социалистической революции (54) СПОСОБ МАГНИТНОЙ ЗАПИСИ вЂ” ВОСПРОИЗВЕДЕНИЯ

ЦИФРОВОЙ ИНФОРМАЦИИ

Изобретение относится к области магнитной записи, а именно к способам магнитной записи-воспроизведения цифровой информации.

Известен способ магнитной записи-воспроизведения цифровой информации путем формирования выходных информационных импульсов и выходных синхроимпульсов после выделения импульсов перехода через нуль из воспроизведенного результата записи цифровой информации (1). Этот способ обеспечивает запись-воспроизведение информации достаточно простыми средствами, однако не позволяет получить высокую плотность записи.

Известен также способ магнитной записивоспроизведения цифровой информации путем формирования выходных информационных импульсов и выходных синхроимпульсов после выделения импульсов перехода через нуль из воспроизведенного результата записи цифровой информации по двум уровням, полученного сложением результатов задержки входных информационных импульсов на одну треть и на две трети тактового периода со входными синхроимпульсами и деления на два (2). Этот способ позволяет получить достаточно высокую плотность записи, однако в процессе записи-воспроизведения цифровой информации вносится значительная погрешность в результат воспроизведения.

Цель изобретения — уменьшение погрешно" сти воспроизведения цифровой инфорв ации.

Это достигается за счет того, чго по импульсам перехода через нуль формируют импульсы с длительностью в пять третей тактового периода и выделяют из их фронтов последовательность вспомогательных импульсов с периодом, равным удвоенному тактовому периоду, сложением которых с результатом

10 их задержки на тактовый период производят формирование выходных синхропмпульсов.

При этом формирование выходных информационных импульсов производят сложением выходных синхроимпульсов с результатом ум15 ножения импульсов перехода через нуль на вспомогательные импульсы.

Запись и воспроизведение цифровой информации происходит следующим образом.

Входные синхроимпул,cbI складывают с

20 входными информационными нмпульсамп, задержанными на одну треть тактового периода и на две трети тактового периода. Результат этого сложения делят по частоте на два и записывают по двум уровням на носителе маг25 нитной записи, например па перемещаемой мапштной ленте. Из воспроизведенного результата записи цифровой информации на носителе магнитной записи выделяют импульсы перехода через нуль, по которым формируют пмпульсы с длительностью в пять третей так593235

Составитель Ю.-К. В. Розенкранц

Техред Н. Рыбкина Корректор Л. Денискина

Редактор Н. Каменская

Изд. Ха 247 Тира>к 738 Подписное

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4/5

Заказ 4077

Типография, пр. Сапунова, 2

3 тового периода. Из фронтов импульсов с длительностью в пять третей тактового периода выделяют последовательность вспомогательных импульсов с периодом, равным удвоенному тактовому периоду. Сложением вспомогательных импульсов с результатом их задержки на тактовый период производят формирование выходных синхроимпульсов. Сложением выходных синхроимпульсов с результатом умножения вспомогательных импульсов на импульсы перехода через нуль производят формирование выходных информационных импульсов.

Использование изобретения позволяет в значительной степени уменьшить погрешность воспроизведения цифровой информации и обеспечивает увеличение плотности записи цифровой информации.

Формула изобретения

Способ магнитной записи-воспроизведения цифровой информации путем формирования выходных информационных импульсов и выходных синхроимпульсов после выделения импульсов перехода через нуль из воспроизведенного результата записи по двум уровням, полученного сложением результатов задержки входных информационных импульсов на одну треть и на две трети тактового периода со входными синхроимпульсами и деления на

5 два, отличающийся тем, что, с целью уменьшения погрешности воспроизведения цифровой информации, по импульсам перехода через нуль формируют импульсы с длительностью в пять третей тактового периода

10 и выделяют из их фронтов последовательность вспомогательных импульсов с периодом, равным удвоенному тактовому периоду, сложением которых с результатом их задержки на тактовый период производят формиро15 вание выходных синхроимпульсов, причем формирование выходных информационных импульсов производят сложением выходных синхроимпульсов с результатом умножения импульсов перехода через нуль на вспомога20 тельные импульсы.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 3588836, кл. 340 — 174.1, 1971.

2. Авторское свидетельство СССР по заявке № 2131650/1О, кл. G 11В 5/09, 1975.
