<ч593256

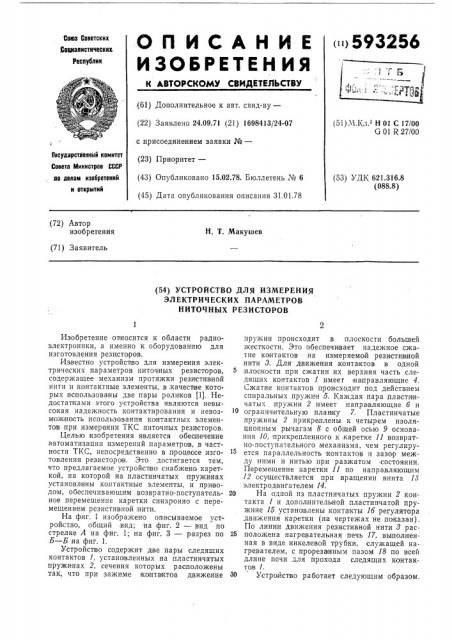

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских,Социалистических.

Республик (61) Дополнительное к авт, свид-ву— (22) Заявлено 24.09.71 (21) 1698413/24-07 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 15.02.78. Бюллетень № 6 (45) Дата опубликования описания 31.01.78 (51) М.Кл. Н 01 С 17/00

G 01 R27/00

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 621.316.8 (088.8) (72) Автор изобретения

Н. Т. Макушев (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ

ЭЛЕКТРИЧЕСКИХ ПАРАМЕТРОВ

НИТОЧНЫХ РЕЗИСТОРОВ

Изобретение относится к области радиоэлектроники, а именно к оборудованию для изготовления резисторов.

Известно устройство для измерения электрических параметров ниточных резисторов, содержащее механизм протяжки резистивной нити и контактные элементы, в,качестве которых использованы две пары роликов (1), Недоста ками этого устройства являются невысокая надежность контактирования и невозможность использования контактных элементов при измерении ТКС ниточных резисторов.

Целью изобретения является обеспечение автоматизации измерений параметров, .в частности ТКС, непосредственно в процессе изготовления резисторов. Это достигается тем, что предлагаемое устройство снабжено кареткой, на которой на пластинчатых:пружинах установлены контактные элементы, и приводом, обеспечивающим возвратно-поступательное перемещение каретки синхронно с перемещением резистивной,нити.

На фиг. 1 изображено описываемое устройство, общин вид; на фиг. 2 — вид по стрелке А на фиг. 1; на фиг. 3 — разрез по

Б — Б,на фиг. 1.

Устройспво содержит две пары следящих контактов 1, установленных на пластинчатых пружинах 2, сечения которых расположены так, что при зажиме контактов движение пружин происходит в плоскости большей жесткости. Это обеспечивает надежное сжатие контактов на измеряемой резистивной нити с3. Для движения, контактов в одной плоскости при сжатии их верхняя часть следящих контактов 1 имеет |направляющие 4.

Сжатие контактов происходит под действием спиральных пружин б. Каждая пара пласти нчатых .пружин 2 имеет направляющие б и ограничительную планку 7. Пластинчатые пружины 2 прикреплены к четырем изоляционным рычагам 8 с общей осью 9 основания 10, прикрепленного к каретке 11 возвратно-поступательного механизма, чем регулируется параллельность контактов и зазор между ними и нитью при разжатом состоянии.

Перемещение каретки 11 по направляющим

12 осуществляется при вращении винта 18 электродвигателем 14.

20 На одной из пластинчатых пружин 2 контакта 1 и дополнительной пластинчатой пружине 1б установлены контакты lб регулятора движения каретки (на чертежах не показан).

По линии движения резистивной нити 8 рас25 положена нагревательная печь 17, выполненная в виде никелевой трубки, служащей нагревателем, с прорезанным пазом 18 по всей длине печи для прохода следящих контактов 1.

ЗО Устройство работает следующим образом.

593256

В исходном состоянии следящие контакты

1 разжаты и каретка 11, несущая их, находится в положении, показанном на фиг. 1.

Рабочая часть следящих контактов 1 и ось печи 17 раслоложены по линии движения резистивной нити 8.

Работа устрой ства начинается с пуском электродвигателя 14, который приводит во вращение винт 18. При этом каретка 11 начинает перемещаться и, достигнув,кулачка 19, нажимает на него, куликовый валик 20 повора чивается, а за крепленная на нем шпилька 21 перебрасывает вилку 22, в результате чего переключается направление вращения электродвигателя 14 через,микропереключатель 28. Одновременно кулачковый валик 20 освобождает изоляционные рычаги 8 и закрепленные через пластинчатые;пружины 2

Ф следящие контакты 1. Под дейст вием спиральных пружин 5 следящие контакты 1 захватывают резистивную нить 8.

Каретка 11 начинает перемещаться синхро нно с направлением и скоростью перемещения резистивной нити 8. При своем движении каретка 11 через микропереключатель 24 запускает блок измерения (на чертежах не показан), который фиксирует величину сопротивления участка резисти вной нити, за ключенного между двумя парами следящих контактов 1. Второе измерение проводится после вхождения законтактированного участка резистивной нити íà lз в нагревательную печь

17. По результатам двух измерений определяется ТКС.

Когда каретка 11 доходит вправо до отказа, она нажимает на кулачок 25, кулачковый валик 20, поворачиваясь, разжимает следящие контакты 1 и через микропереключатель

28 переключает электродвигатель 14. Каретка 11 воз вращается в исходное положение с последующим повторением циклов ра боты.

Использование предлагаемого устройства позволяет автоматически проводить корректировку величины ТКС резисторов в процессе их изготовления.

15 Ф о р мул а,из о бр етен и я

Устройство для измерения электрических параметров ниточкиных резисторов, содержащее механизм протяжки резистивной нити и

N контактные элементы, соединенные с блоком измерения, о т л и ч а ю щ е е с я тем, что, с целью обеспечения автоматизации измерений параметров, в частности ТКС, непосредственно в процессе изготовления резисторов, 25 оно снабжено кареткой, на которой на пластинчатых пружинах установлены контактные элементы, и приводом, обеспечивающим возвратно-поступательное,перемещение каретки синхронно с перемещением резистивной нити.

Источник информации, принятый во внимание при э кспертизе

1. Авторское свидетельство М 203756, кл. Н 01 С 17/00, 1967.

593256

b-b

8иРА гг

rz

Фиг. 3 фиг. 2
