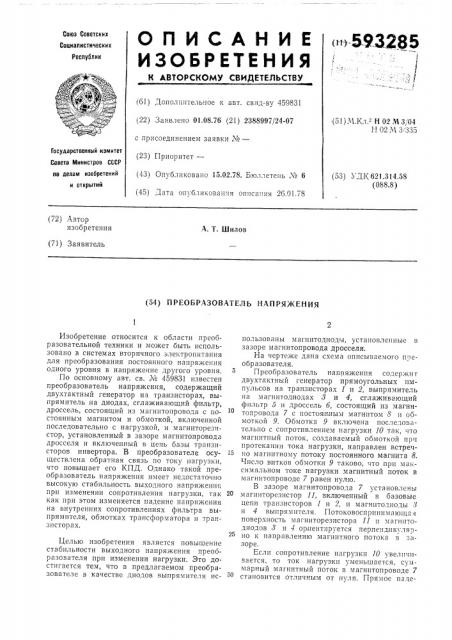

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (»ж3.285
Союз Советских
Социалистических
Республик (б1) Дополнительное к авт. свид-ву 459831 (22) Заявлено 01.08.76 (21) 2388997/24-07 (51) М. Кл.е H 02 т1 3, 04
Н 02 Ч 3 335 с присоединением заявки М—
Государственный комитет
Совета Министров СССР по делам изобретений и открытий (23) Приоритет— (43) Опубликовано 15.02.78. Бюллетень ЛЪ 6 (45) Дата опубликования описа..ия 26.01.78 (53) УДК 621.314,58 (088.8) (72) Автор изобретения
А. Т, Шилов (71) Заявитель (54) ПРЕОБРАЗОВАТЕЛЬ НАПРЯ)КЕНИЯ
Изобретение относится к области преобразовательной техники и может быть использовано в системах вторичного электропитания для преобразования постоянного напряжения одного уровня в напряжение другого уровня.
По основному авт. св. К 459831 известен преобразователь напряжения, содержащий двухтактный генератор на транзисторах, вьтпрямитель HB диодах, сглаживающий фильтр, дроссель, состоящий из магнитопровода с постоянным магнитом и обмоткой, включенной последовательно с нагрузкой, и магниторезистор, установленный в зазоре магнитопровода дросселя и включенный в цепь базы транзисторов инвертора. В преобразователе осуществлена обратная связь по току нагрузки, что повышает его КПД. Однако такой преобразователь напряжения имеет недостаточно высокую стабильность выходного напряжения при изменении сопротивления нагрузки, так как при этом изменяется падение напряжения на внутренних сопротивлениях фильтра выпрямителя, обмотках трансформатора и транзисторах.
Целью изобретения является повышение ста бильности выходного напряжения преобразователя прп изменении нагрузки. Это достигается тем, что в предлагаемом преобразователе в качестве диодов выпрямителя использованы магнитодиоды, установленные в зазоре магнитопровода дросселя.
На чертеже дана схема описываемого преобразователя.
Преобразователь напряжения содержит двухтактный генератор прямоугольных импульсов на транзисторах 1 и 2, выпрямитель на магнитодиодях 3 и 4, сглаживающий фильтр 5 и идроссель 6, состоящий из магнитопровода 7 с постоя иным магнитом 8 и обмоткой 9. Обмотка 9 включена последовательно с сопротивлением нагрузки 10 так, что магнитный поток, создаваемый обмоткой прп протекании тока нагрузки, направлен встречl5 но магнитному потоку постоянного магнита 8.
Число витков обмотки 9 таково, что при максимальном токе нагрузки магнитный поток в магнитопроводе 7 равен нулю.
В зазоре магнитопровода 7 установлены
20 магниторезистор 11, включенный в базовые цепи транзисторов 1 и 2, и магнитодподы 8 и 4 выпрямителя. Потоковоспринпмяюща» поверхность магнпторезисторя !1 и магнптодиодов 8 и 4 ориентируется перпендикулярно к направлению магнитного потока в зазорее.
Если сопротивление нагрузки 10 увеличивается, то ток нагрузки уменьшается, суммарный магнитный поток в магнптопроводе 7 становится отличным от нуля. Прямое паде593285
Составитель В. Моин
Редактор А. Пейсоченко
Техред И. Михайлова
1(орректор В. Гутман
Заказ 1009/2061 Изд. № 212 Тираж 917
НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушскаи наб., д. 4/5
Подписное
Тип. Харьк. фил. пред. «Патент» ние напряжения на магнитодиодах 8 и 4 увеличивается и компенсирует увеличение выходного напряжения на нагрузке 10, вызванное уменьшением падения напряжения на внутренних сопротивлениях дросселя фильтра б, трансформатора и транзисторов 1 и 2 преобразователя.
В известных преобразователях напряжения — автогенераторах выходное напряжение имеет сильную зависимость от сопротивления нагрузки. При изменении сопротивления нагрузки от номинального значения до бесконечности (холостой ход) выходное напряжение изменяется на величину до 15— _#_o .
Использование изобретения позволяет на
1 — 2 порядка повысить стабильность выходного напряжения прп изменении сопротивления н а груз к и.
Формула изобретения
Преобразователь напряжения по авт. св.
¹ 459831, отли ч а ющийся тем, что, с целью повышения стабильности выходного напряжения при изменении нагрузки, в качестве диодов выпрямителя использованы магнитодиоды, установленные в зазоре магнитопровода дросселя.
