Малярная краска

Малярная краска

Иллюстрации

Показать все

Реферат

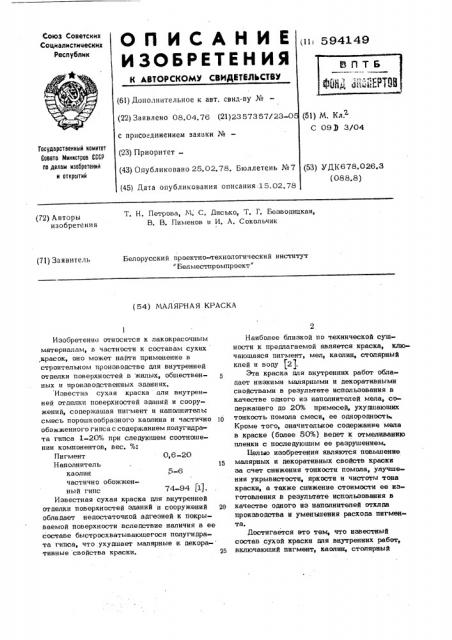

ОПИСАНИЕ

И ЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву № (22) Заявлено 08.04,76 (21)2357357/23-0 с присоединением эаявки № (23) Приоритет (43) Опубликовано 25.02.78. Бюллетень №7 (45) Дата опубликования описания.15,02.78

Союз Советских

Социалистических

Республик (11 594149 (51) М. К .

С 093 3/04

Государственный иомитет

Совета Министров СССР по делам иаооретений и открытий (53) УДК678 026 3 (088.8) Т. Н. Петрова М. С, Дисько, Т, Г. Безводипкая

В. B. Пименов и И. А. Сокольчик (72) Авторы изобретения

Белорусский проектно-гехнологический институт

"Белместпромпроект" (71) Заявитель (54) МАПЯРНАЯ КРАСКА

0,6-20

5-6

Изобретени» относится к лакокрасочным материалам, в частности к составам сухих ,красок, оно может найти применение в строительном производстве для внутренней отделки поверхностей в жилых, общественных и производственных зданиях.

Известна сухая краска для внутренней отделки поверхностей зданий и сооружений, содержащая пигмент и наполнитель: смесь порошкообразного каолина и частично 10 обожженного гипса с содержанием полугидрата гипса 1-20% при следующем соотношении компонентов, вес. %:

Пигмент

Н аполнитель каолин частично обожженный гипс 74-94 !lj, Известная сухая краска для внутренней отделки поверхностей зданий и сооружений 20 обладает недостаточной адгезией к покрываемой поверхности вследствие наличия в ее составе быстросхватываюшегося полуги драта гипса, что.ухудшает малярные и. декоративные свойства краски. 25

Наиболее близкой по технической сущности к предлагаемой является краска, ключаюшаяся пигмент, мел, каолин, столярный клей и воду (2j, Эта краска для внутренних работ обладает низкими малярными и декоративными свойствами в резулвгате использования в качестве одного из наполнителей мела, содержащего до 20% примесей, ухудшающих тонкость помола смеси, ее однородность.

Кроме того, значительное содержание мела в краске (более 50%) ведет к отмеливанию пленки с последующим ее разрушением.

Белью изобретения являются повышение малярных и декоративных свойств краски за счет снижения тонкости помола, улучше» ния укрывистости, яркости и чистоты тона краски, а также снижение стоимости ее изготовления в резулвгате использования в качестве одного из наполнителей отхлда производства и уменьшения расхода пигмента.

Достигается ето тем, что известный состав сухой краски для внутренних работ, включающий пигмент, каолин, столярный

594149

Пигмент

Ка олин

Фосфогипс

Столярный клей

Вода

О, 24-11,64

О 24- 4е75

35,62-42,51

1,9 — 2,5

Остальное.

Таблица 1

0,24

Пигмент

6,65

11 64

35,62

36, 10

0,24

4,75

4,76 ка олин

2,14

1,90

Столярный клей

50,00

50,36

50,60

Вода клей и воду, дополнительно содержит фосфогипс при следующем соотношении компонентов, вес, %:

Фосфогипс;вводимый в предлагаемый со10 став краски для внутренних работ в качестве одного из наполнителей, является отходом производства ортофосфорной кислоты, получаемой экстракционным способом, и представляет собой рассыпчатое мелкоокристаллическое гигроскопичное вещество серо-белого цвета с содержанием двуводного сульфата кальция (Сс БО 2К 0 ) 98,5%, фосфорного ангидрида (Р О ) 0,63%, в том числе водорастворимого Р О 0,30% фтора 0,44%, в том числе водорастворимого 0,3 9% °

Вследствие полного отсутствия в составе 2s фосфогипса примесей, он легко поддается измельчению и очень тонкому помолу в смеси с другими компонентами сухой краски, способствуя усилению основного тона пигмента с возрастанием его яркости при умень-д0 шенин расхода и улучшению адгезии водноклеевого раствора краски к покрываемой поверхности, ультра марин синий сух ой охра сухая марки Б

Наполнитель фосфогипс

Каолин, входящий в состав предлагаемой сухой краски совместно с фосфогипсом в качестве наполнителей в количестве 0,510 вес, %, способствует образованию более мелкой пористой структуры и улучшению кроющей способности при нанесении рабоче» го раствора краски на окрашиваемую поверхность.

Процесс изготовления краски для вну гренних работ заключается в подготовке компонентов и последующем их смешении.

Наполнители — каолин и фосфогипс — предварительно раздельно сушат при температуо ре около 60-70 С до остаточной влажности не более 1%, Затем указанные наполнители, прошедшие предварительную обработку, и пигмент, в зятые в за данн ом с оотн ошении, загружают в шаровую мельницу и подвергают помолу до остатка после мокроrо просева на сите отв/см не более 1%, После смешения и тщательного перетира компонентов в шаровой мельнице до однородного и однотонного состояния перемеши» ваемой массы сухую часть выгружают. Затем готовят 10%-ный раствор столярного клея. Сухую часть смешивают с раствором клея в заданном соотношении. В зависимости от способа нанесения краску разводят до нужной консистенции.

В табл,1 приведены составы краски различных цветов, В таб,2 для сравнения приведены характеристики предлагаемой и известной красок, 594149

Таблица 2

Проч ность окраски к сухому трепню, балл 3

3 4-5 3 4-5

Расход пигмента на l кг KpBcKHð г

Укрывистость, г/м

Остаток на сите

1600 отв)см после мокрого просеивания, Ъ.

Фосфогипс 35 6 2-42,51

Столярный клей 1,9 - 2,5

Вода Остальное

40

Составитель П. Укова

Редактор О. Кузнецова Гехред 3. Фанта Корректор А. Гриценко

3аказ 766/29 Тираж 826 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытии

113035, Москва, Ж-35, Раушская наб., p. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Формула изобретения

Малярная краска, включаюшая пигмент, каолин, столярный клей и воду, о т л ич.а ю ш а я с я тем, что, с целью улучшения малярных и декоративных свойств, она дополнительно содержит фосфогипс при следуюшем соотношении компонентов, вес, о:

П« .мент О, 24-11,64

Каолин 0,24- 4,75

125 67 l30 117 10 2,5

146 140 120 1174 127 120

24 09 25 09 26 10

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

% 313839, кл. С OB 0 3/06, 1971.

2. ТУ-6-10-1345-73,
