Навесное оборудование для разработки вертикальных траншей

Навесное оборудование для разработки вертикальных траншей

Иллюстрации

Показать все

Реферат

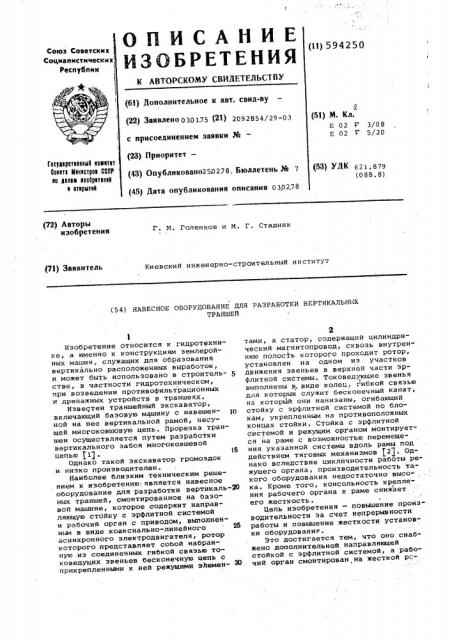

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

I (I (11) 594250 (61) Дополнительное к авт, свид-ву (22) Заявлено 0301.75 (21) 2092854/29-03 с присоединением эаявкк №вЂ” (23) Приоритет— (43) Опубликовано250278. Бюллетень ¹ 7 (45) Дата опубликования описания 030278

2 (51) М. Кл. е 02 I- 3/08

E 02 V 5/20

Говтнврвтввнныб нвмнтвт

Саввтв Мнннвтрвв СССР

h0 4влвм нввбрвтвннн н вткрытнй (о(в) УДК 621. 879 (088. 8) (72) Авторы изобретения

Г. N. Голенков и М. Г. Стадник (71) Заявитель

Киевский инженерно-строительный институт (54) НАВЕСНОЕ ОБОРУДОВАНИЕ ДЛЯ РАЗРАБОТКИ ВЕРТИКАЛЬНЫХ

ТРАНШЕЯ

Изобретение относится к гидротехнике, а именно к конструкциям землеройных машин, служащих для образования вертикально расположенных выработок, и может быть использовано в строительстве, в частности гидротехническом, при возведении противофильтрационных и дренажных устройств в траншеях.

Известен траншейный экскаватор, включающий базовую машину с навешенной на нее вертикальной рамой, несущей многоковшовую цепь. Прорезка траншеи осуществляется путем разработки вертикального забоя многоковшевой цепью pig . 15

Однако такой экскаватор громоздок и низко производителен.

Наиболее близким техническим решением к изобретению, является навесное оборудование для разработки вертикаль-20 ных траншей, смонтированное на базовой машине, которое содержит направляющую стойку с эрфлитной системой и рабочий орган с приводом, выполненным в виде коаксиально-линейного " N асинхронного электродвигателя, ротор которого представляет собой набранную из соединенных гибкой связью токоведущих звеньев бесконечную цепь с прикрепленными к ней режущими элемен- 8О тами, а статор, содержащий цилиндрический магнитопровод, сквозь внутреннюю полость которого проходит ротор, установлен на одном из участков движения звеньев в верхней части эрфлитной системы. Токоведующие звенья выполнены в. виде колец,. гибкой связью для которых служит бесконечный канат, на которйй они нанизаны, огибающий стойку с эрфлитной системой по блокам, укрепленным на противоположных концах стойки ° Стойка с эрфлитной системой и режущим органом монтируется на раме с возможностью перемеще" ния указанной системы вдоль рамы под действием тяговых механизмов 12) . Однако вследствие цикличности рабОты режущего органа, производительность такого оборудования недостаточно высока. Кроме того, консольность крепления рабочего органа к раме снижает

его жесткость. цель изобретения — повышение произ" водительности за счет непрерывности работы и повышение жесткости установки оборудования.

Это достигается тем, что оно снабжено дополнительной направляющей стойкой с эрфлитной системой, а рабочий орган смонтирован на жесткой р-.594250 ме, которая установлена между направ-. ляющими стойками под углом к ним в вертикальной плоскости, при этом в статоре выполнен сквозной, открытый снаружи паз для пропуска через него. режущих элементов рабочего органа.

На фиг. 1 изображено предлагаемое оборудование, вид спереди; на фиг. 2 то же, вид в плане без направляющих стоек.

Предлагаемое оборудование, смонтированное на базовой машине, содержит две вертикальные стойки 1 и 2 с эрфлитными системами, на которых, как на направляющих, подвижно установлен ра бочий орган 3, который гибкими тросами 4 связан с тяговыми механизмами базовой машины (на чертеже не показаны), а также привод рабочего органа 5, выполненный в виде линейного асинхронного электродвигателя, например плос - 20 ко-линейного. Рабочий орган 3 смонтирован на жесткой раме 6, сгибаемой ло контуру ротором 7 линейного двигателя 5, представляющий собой выбранную из соединенных гибкой связью токове- 25 дущих звеньев цепь, где в качестве токонедущих звеньев использованы пластины из электротехнической стали, соединенные .шарнирами 8 .

На некоторых из укаэанных пластин 30 с заданным .интервалом укреплены режущие зубья 9. Ротор 7 проходит через укрепленные на горизонтально противоположных концах рамы блоки 10 и содержащий магнитопровод с трехфаэной обмоткой статор 11, укрепленный на контурной перекладине рамы. В статоре

11 выполнен паз 12, ширина которого соответствует ширине оснований зубьев

9. Статор установлен пазом наружу.

Устройство работает следующим образом. Направляющие стойки с эрфлитными системами 1 и 2 опускают в предварительно открытые скважины. По стойкам, как по направляющим, опускают рабочий орган 5. При подаче напряжения на обмотки статора 11 линейно перемещается ротор 7, транспоРтиРУя РежУ" щие зубья 9, которые. снимают стружку с поверхности грунта. Грунт из забоя по эрфлиту транспортируется в отвал.

Паз )2 обеспечивает бесприпятстненное прохождение зубьев через статор 11, обеспечивая непрерывность процесса.

По мере снятия стружки с грунта рабочий орган опускается до тех пор, пока не достигнет заданной глубины, после чего его с помощью тягоных механизмов гибкими тросами 4 поднимают на поверхность.

Использование предлагаемого оборудования дает воэможность увеличить его производительность н 2 раза по сравнению с известным и глубину проходки траншеи до 100 м и более.

Фсрмула изобретения

Навесное оборудование для разработки вертикальных траншей, смонтированное на базовой машине, содержащее направляющую стойку с.эрфлитной системой и рабочий орган с приводом, выполненным в виде линейного асинхронного электродвигателя, ротор которого представляет собой набранную из соединенных гибкой. связью токоведущих звеньев бесконечную цепь с прикрепленными к ней режущими элементами рабочего органа, а статор установлен на участке цепи, о т л и ч а ю щ и йс я тем, что с целью повышения производительности за счет непрерывности работы и повышения жесткости установки оборудования, оно .снабжено дополнительной направляющей стойкой с эрфлитной системой, а рабочий орган, смонтирован на жесткой раме, которая устанонлена между направляющими стойками под углом к ним в вертикальной плоскости, при этом в статоре выполнен сквозной, открытый снаружи паз для пропуска через него режущих элементов рабочего органа.

Источники информации, принятые но внимание при экспертизе:

1. Патент Великобритании

Р 2941464, кл. Е 1 F 1973.

2. Авторское свидетельство СССР

Р 371318, М.кл . Е 02 Г 5/20, 1971.
