Способ обнаружения внезапных выбросов твердых и газообразных веществ в горных выработках

Способ обнаружения внезапных выбросов твердых и газообразных веществ в горных выработках

Иллюстрации

Показать все

Реферат

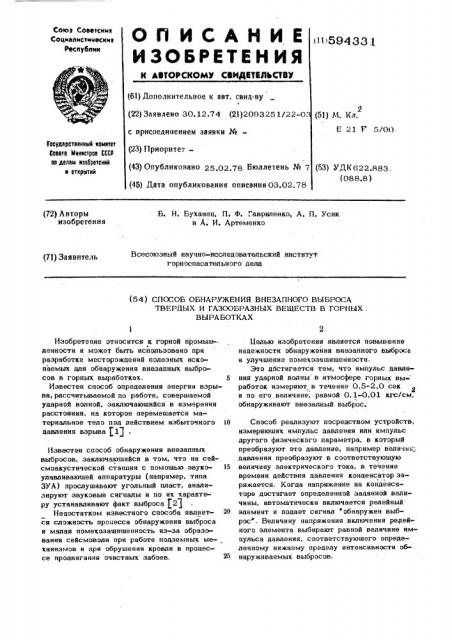

ОП ИСАНИЕ „„5е „, ИЗОБРЕТЕНИЯ

Союз Соеетскмх

Соцмалмстмчесимх

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву

% (22) Заявлено 30.12.74 (21)2093251/22-0. (5l) M. Кл.

Е 21 Р 5/00 с присоединением заявки №вЂ” (23) Приоритет(43) Опубликовано 25 02.78 Бюллетень № 7

Кооудеротееииый комитет

Совете Ииииотрое СССР ео делом изооретеиий и открытий (53) УД К 6 2 2.883 . (088.8 ) (45) Дата опубликования описания03.02.78 (72) Авторы изобретения

Б. Н. Буханец,. П. Ф. Гаврнленко, А, П. Усик и А.: И. Артеменко

Всесоюзный научно-исследовательский институт горноспасательного дела (71) Заявитель (54) СПОСОБ ОБНАРУЖЕНИЯ ВНЕЗАПНОГО ВЫБРОСА

TBEPllbIX И ГАЗООБРАЗНЫХ ВЕЩЕСТВ В ГОРНЫХ .

ВЫРА БОТКАХ

Изобретение относится к горной промышпенности и может быть использовано при разработке месторождений полезных ископаемых для обнаружения внезапных выбросов в горных выработках. 5

Известен способ определения энергии взрыва, рассчитываемой по работе, совершаемой ударной волной, заключающийся в измерении расстояния, на которое перемешается материальное тело под действием избыточного 10 давления взрыва 1 1 .

Известен способ обнаружения внезапных выбросов, заключающийся в том, что на сейсмоакустической станции с помощью звуко- 15 улавливающей аппаратуры (например, типа

ЗУА) прослушивают угольный пласт, анализируют звуковые сигналы и по их характеру устанавливают факт выброса 72/

Недостатком известного способа являет- 20 ся сложность процесса обнаружения выброса и малая помехозащищенность из-за образования сейсмоволн при работе подземных механизмов и при обрушении кровли в процессе продвигания очистных забоев. 25

Целью изобретения является повышение надежности обнаружения внезапного выброса и улучшение помехозашищенности.

Это дбстигается тем, что импульс давления ударной волны в атмосфере горных вы« работок измеряют в течение 0,5«2,0 сек и по его величине, равной 0,1-0,01 кгс/см, обнаруживают внезапный выброс.

Способ реализуют посредством устройств, измеряющих импульс давления или импульс другого физического параметра, в который преобразуют это давление, например величин-, давления преобразуют в соответствующую величину электрического тока, в течение времени действия давления конденсатор заряжается. Когда напряжение на «онденсаторе достигает определенной заданной величины, автоматически включается релейный элемент и подает сигнал обнаружен выброс . Величину напряжения включения релейного элемента выбирают равной величине импульса давления, соответствующего определенному нижнему пределу интенсивности обнаруживаемых выбросов. 94331

Составитель Э. Руднева

Редактор М. Рогова Техрец 3. Фанта Корректор С. Патрушева

Заказ 813/39 Тираж 773 Попписное

Ц11ИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал 111111 llатент, г, Ужгород, ул. Проектная, 4

Использование предлагаемого изобретения при возникновении внезапных выбросов угля и газа, особенно в случае опрокидывания вентиляционной струн и эагаэировании большого объема горных выработок метаном взрывоопасной и удушливой концент. рации как на основных, так и на вентиляционных горизонтах, позволяет автоматически обнаружить и оповестить горнорабочих о возникновении внезапного выброса угля и газа, 1й т.е. повысить безопасность ведения подзем,,ных работ.

Формула изобретения.

Способ обнаружения внезапного выброса твердых и газообразных веществ в горных выработках, заключающийся в том, что измарают параметры колебаний среды, о т л ичающий с я тем, что,сгельюповышения надежности обнаружения внезапного выброса и улучшения помехозащишенности, импульс давления ударной волны в атмосфере горных выработок измеряют в течение

0,5-2,0 сек и по его величине, равной

О, 1-0,01 кгс-см, обнаруживают внезапный выброс.

Источники информации, принятые во внимание при экспертизе:

1. Исакович М. А. Общая акустика. М., Наука, 1973, с, 108.

2. Иванова Г. М. Сравнительный анализ естественных сейсмоакустических импульсов и импульсов, возбуждаемых производственными работами. В кн.: Применение сейсмоакустических методов в горном деле. М., Наука, 1964, с. 145.
