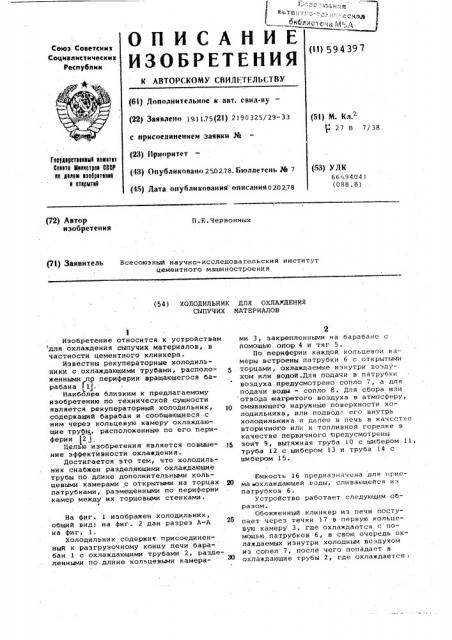

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советеиин

Социалистических

Респубяин (ау) 594397

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (бб) Дополнительное к авт. свил-ву (22) Заявлетто 19.1 75(21) 2190325/29-33 с нрисоеаннениена заявки,уае (N) 11рноритет (13) Опубликовано 2502.78, Ьнтллетень Мн 7 (45) Дата опубликования опнсания020278 (53) М. Кл.

27 В 7)38

Геаударетаанныа немнтат ееаатн Мнннатреа COCP не,данам наебратаннб н етнрытнб (53) УДК

6669404) (088.8) (72) Автор изобретения

П.F.,×åðýîííûõ

pl) Заявитель Всесоюзный научно-исследовательский институт цементного машиностроения (54 3 ХОЛОДИЛЬНИК ДЛЯ ОХЛАЖДЕНИЯ

СЫПУЧИХ МАТЕРИАЛОВ

Изобретение относится к устройствам для охлаждения сыпучих материалов, в частности цементного клинкера.

Известны рекуператорные холодильники с охлаждающими трубами, расположенными по периферии вращающегося барабана (1).

Наиболее близким к предлагаемому изобретению по технической сущности является рекуператорный холодильник, содержащий барабан и сообщающиеся с ним через кольцевую камеру охлаждающие трубы, расположенные по его периферии (2 j

Целью изобретения является повышение эффективности охлаждения.

Достигается это тем, что холодильник снабжен разделяющими охлаждающие трубы по длине дополнительными кольцевыми камерами с открытыми на торцах патрубками, размещенными па периферии камер между их торцовыми стенками. с

На фиг. 1 изображен холодильник, общий вид; на фиг. 2 дан разрез A-A на фиг. 1.

Холодильник содержит присоединенный к разгрузочному концу печи барабан 1 с охлаждающими трубами 2, разде-. ленными по длине кольцевыми камерами 3, закрепленными на барабане с помощью опор 4 и тяг 5.

По периферии каждой кольцевои камеры встроены патрубки 6 с открытыми

5 .торцами, охлаждаемые изнутри воздухом или водой.Для подачи в патрубки воздуха предусмотрено сопло 7, а для подачи воды — сопло 8. Для сбора или отвода нагретого воздуха в атмосферу, 10 омывающего наружные поверхности холодильника, или подвода его внутрь холодильника и далее в печь в качестве вторичного ил» к топливной горелке в качестве первичного предусмотрены тя зонт 9, вытяжная труба 10 с шибером 11, труба 12 с шибером 13 и труба 14 с шибером 15.

Емкость 16 предназначена для приема аохлаждающей воды, сливающейся и» патрубков 6. устройство работает следующим образом.

Обожженный клинкер из печи поступает через течкн 17 в первую кольцевую камеру 3, где охлаждается с помощью патрубков 6, в свою очередь охлаждаемых изнутри холодным воздухом из сопел 7, после чего попадает в

ОхлаждающИе трубы 2, где охлаждаЕтся .

594397 воздухом, идущим из разгрузочной головки 18 в печь.

Затем клинкер поступает в следующие кольцевые камеры, при этом в последних камерах он охлаждается водой, подаваемой соплами 8 в патрубки,6.

Охлажденный клинкер из последней кольцевой камеры через угловые трубы 19 поступает в барабан холодильника 1 и затем через разгрузочную головку 18 на транспортер 20.

Наличке кольцевых камер с большими поверхностями теплообмен, а также встроенных по их периферии охлаждае- д мых изнутри водой или воздухом патрубков с открытыми торцами обеспечивает повышение эффективности охлаждения материала в рекуператорном холодильнике. !Ю

Формула изобретения

Холодильник для охлаждения сыпучих материалов, содержащий барабан и сообщающиеся с ним через кольцевую камеру охлаждающие трубы, закрепленные на барабане, о т л и ч а ю щ и йс я тем, что, с целью повышения эффективности охлаждения, он снабжен разделяющими охлаждающие трубы по длине дополнительными кольцевыми камерами с открытыми на торцах патрубками, размещенными по периферии камер между их торцовыми стенками.

Источники информации, принятые во внимание при экспертизе:

1. Воганов й.И. Механическое оборудование цементных заводов, М., Машгиэ, 1961, с.235.

2. Патент Великобритании М 1258858, кл. Р 4 В, 1970.

594397
