Пневмокоммутатор
Иллюстрации
Реферат

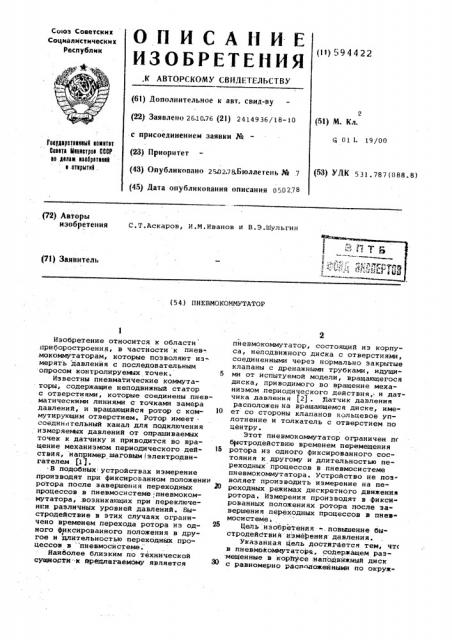

ОПИСАltÈÃ
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик (11) 59442?.К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, свид-ву (22) Заявлено 26.10.76 (21) 2414936/18-10 с присоединением заявки № (23) Приоритет (43) Опубликовано 2М2.78.Бюллетень № 7 (45) Дата опубликования описания 060278 (51) М. Кл.
Я 01 L 19/00
Гееударетыеыыыы ыамытет
Coiera Мыыыетрое CCCP ае делан ыеаеретеный
ы .отырытыы . (72) Авторы изобретения
С.Т.Аскаров, И.М.Иванов И В.Э.Й1ульгин (71) Заявитель (54) ПНЕВМОКОММУТАТОР
2 пй евмокоммутатор, состоящий из корпуса, неподвижного диска с отверстиями, соединенными через нормально закрытые клапаны с дренажнЫми трубками, идущими от испытуемой модели, вращающегося диска, приводимого во вращение механизмом .периодического действия,. и датчика давления (21 . Датчик давления расположен на вращающемся диске, имеет со стороны клапанов кольцевое уплотнение и толкатель с отверстием по центру.
Этот пневмокоммутатор ограничен пе быстродействию временем перемещения ротора иэ одного фиксированного состояния к другому и длительностью переходных процессов в пневмосистеме пневмокоммутатора. Устройство не позволяет производить измерение на переходных режимах дискретного движения ротора. Измерения производят в фиксированных положениях ротора после завершения переходных процессов в пневмосистеме
Цепь изобретения -.,повышение быстродействия измерения давления.
Указанная цель достигается тем, чтс в пневмокоммутаторв„ содержащем размещенные в корттусе наподвйжный диск с равномерно раап пожейными по окружИзобретение относится к области приборостроения, в частности к пнев-. .мокоммутаторам, которые позволяют измерять давленйя с последовательным опросом контролируемых точек. 5
Известны пневматические коммутаторы, содержащие неподвижный статор с отверстиями, которые соединены пневматическими линиями с точками замера давлений, и вращающийся ротор с коммутирующим отверстием. Ротор имеет
-"îåäèíèòåëüíûé канал для подключения измеряемых давлений от опрашивает ых точек к датчику и приводится во вращение механизмом периодического действия, например шаговым Iэлектродвигателем (1 1.
В подобных устройствах измерение производят при фиксированном положении ротора после завершения переходных процессов в пневмосистеме,пневмокоммутатора, .возникающих при переключении различных уровней давлений. Быстродействие в этих случаях ограничено временем перехода ротора иэ одного фиксированного положения в другое и длительностью переходных процессов в пневмосистеме.
Наиболее близким по технической сущности.:к ттрйдлагаемому является
30 (53) УДК 531. 787 (088.8) 594422 ности отверстиями, соединенными пневматическими линиями с точками замера дазленлй, вращающийся диск с радиальным соединительным каналом и коммутирующим отверстием и дифференциальный датчик давления, н непсднижном диске выполнен нторой ряд отверстий, равномерно расположенных по окружности, и кольцевая канавка, соединяющая эти отверстия с полостью опор- ного давления, а в теле вращающегося ди ка выполнено дополнительное отверстие, соединенное с радиальным каналом, коммутирующее отверстия второго ряда, которые сдзинуты относительно отверстий первого, Ряда на половину углового шага поворота вращающегося диска.
На чертеже иэ :бражена принципиальная схема пневмокоммутатора для последовательного измерения давлений., Пневмокоммута..ор состоит из корпуса.1, неподвижного диска 2 с равномерно расположенными отверстиями 3, соединенными дренажными трубками 4, и отверстиями 5, объединенными кольцевой.канавкой б, дифференциального датчика давления 7, штуцера 8 для под ключения опорного давления, ротора 9 с радиальным соединительным каналом
10 и коммутирующими отверстиями 11 и
12, сообщающимися с радиальным соединительным каналом 10.
В одном из фиксированных положений ротора 9 обе полости дифференциального датчика 7 подключены к опорному давлению — одна непосредственно через штуцер 8, а другая — через кольцевую канавку б и отверстия 5 в неподвижном диске 2, коммутирующее отверстие
12 и радиальный соединительный канал
10 в роторе 9. При повороте ротора 9 от одного фиксированного положения к другому входное отверстие 12 в роторе
9 перекрывается, а через коммутирующее отверстие 11, расположенное на одном уровне с отверстиями 3; подается давление от точки замера н одну из полост и дифференциального датчика 7.
При равномерной скорости вращения ротора 9 время заполнения измерительной полости датчика 7 газом от точек эамера ограничено и равно вреь эни поворота ротора 9 на один шаг. При этом величины измеренного давления соответствуют промежуточному значению пере5 ходного процесса неустановившегося давления н пненмокоммутаторе, которые прямо пропорциональны величинам давлений в точках их замера.
Использование предлагаемого устрой0 ства .позволит значительно сократить цикл опроса точек замера давлений, так как измерение производится на пере ходных режимах неустанонившегося давления в пневмосистеме коммутатора в процессе движения ротора 9 от одного фиксированного состояния к другому.
Увеличение быстродействия пневмокоммутатора дает воэможность расширить регистрируемяй диапазг. частот изме20 ряемых процессов.
Формула изобретения
Пневмокоммутатор, содержащий размещенные в корпусе неподвижный диск с равномерно расположенными по окружности отверстиями, соединенными пневматическими линиями с точками замера давлений, вращающийся диск с радиальным соединительным каналом и коммутирующим отверстием и дифференциаль30 ный датчик давления, о. т л и ч а юшийся тем, что, с целью увеличения быстродействия измерения давлений, н нем в неподвижном диске выполнен второй ряд отверстий, равно35 мерно расположенных по окружности, и кольцевая канавка, соединяющая эти отверстия с полостью опорного давления, а в теле вращающегося диска ныполнено дополнительное отверстие, сое40 диненное с радиальным каналом, коммутирующее отверстия нторого ряда, которые сдвинуты относительно отверстий первого ряда на половину углового шага поворота вращающегося диска.
Источники информации, принятые во внимание при экспертизе:
1. Авторское свидетельство СССР
9 290188, кл. 5 01 4 19/00, 1969.
2. Авторское свидетельство СССР
50 Р 415526, кл. G 01 L 19/00, 1971.
594422
Составитель О.Полев
Р акто T.Èâàíoâà Тех Ко екто С.Ямалова
Заказ 82б/44 Тираж 1011 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035 Москва Ж-35 Ра ская наб. . 4 5
Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
