Реферат

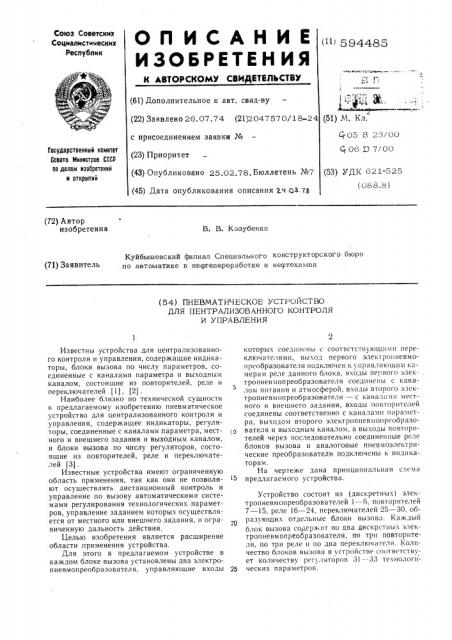

оп исдни е изоы етения

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 26.07.74 (21)2047570/18-24 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.02.78. Бюллетень №7 (45) Дата опубликования описания 2.ч.оз.тй

Союз Советских

Социалистических

Республик (») зоиез (51) N. Кл. 05 В 23/00

С 06 Н . 00

Государственный комитет

Совета Министров CCCP по делам изобретений и открытий (53) УДК 621-525 (088.8) (72) Автор изобретения

В. В. Козубенко

Куйбышевский филиал Специального конструкторского бюро (71) 3><ВНТе>> по автоматике в несртепереработке и нефтехимии (54) ПНЕВМАТИЧЕСКОЕ УСТРОЙСТВО

ДЛЯ ЦЕНТРАЛИЗОВАННОГО КОНТРОЛЯ

И УПРАВЛЕНИЯ

Известны устройства для централизованного контроля и управления, содержащие индикаторы, блоки вызова по числу параметров, соединенные с каналами параметра и выходным каналом, состоящие из повторителей, реле и переключателей (1), (2) .

Наиболее близко по технической сущности к предлагаемому изобретению пневматическое устройство для централизованного контроля и управления, содержащее индикаторы, регуляторы, соединенные с каналами параметра, местного и внешнего задания и выходным каналом, и блоки вызова по числу регуляторов, состоящие из повторителей, реле и переключателей (3).

Известные устройства имеют ограниченную область применения, так как они не позволяют осуществлять дистанционный контроль и управление по вызову автоматическими системами регулирования технологических параметров, управление заданием которых осуществляется от местного или внешнего задания, и ограниченную дальность действия.

Целью изобретения является расширение области применения устройства.

Для этого в предлагаемом устройстве в каждом блоке вызова установлены два электропневмопреобразователя, управляющие входы которых соединены с соответствующими переключателями, выход первого электропневмопреобразователя подключен к управляющим камерам реле данного блока, входы первого электропневмопреобразователя соединены с каналом питания и атмосферой, входы второго электропневмопреобразователя — с каналамп местного и внешнего задания, входы повторителей соединены соответственно с каналами парам Tра, выходом второго электропневмопрсобразователя и выходным каналом, а выходы повторителей через последовательно соединенные реле блоков вызова и аналоговые пневмоэлектрнческие преобразователи подключены к индикаторам.

На чертеже дана принципиальная схема предлагаемого устройства.

Устройство состоит из (дискретных) электропневмопреобразователей 1 — 6, повторителей

7 — 15, реле 16 — 24, переключателей 25 — 30, образующих отдельные блоки вызова. Каждый блок вызова содержит по два дискретных электропневмопреобразователя, по три повторителя, по три реле и по два переключате1я. Количество блоков вызова в устройстве соответствует количеству регуляторов 31 — 33 технологи25 ческих параметров.

594485

35 го

Формула изобретения

Регуляторы 31 — 33 соединены с каналами

34 — 36.параметра (датчиков) с исполнительными механизмами 37 — 39, с каналами местного задания (на чертеже не показаны) и каналами

40 внешнего задания.

Общие выходные каналы («переменная», «задание», «клапан») устройства соединены со входами аналоговых пневмоэлектрически: преобразователей 41 — 43, а измерительные выходы последних подключены к входам индикаторов

44, 45, 46.

Устройство работает следующим образом.

Контроль по вызову значений сигналов «Переменная», «Задание», «Клапан» автоматических систем регулирования (АСР), когда управление заданием осуществляется от местHbIx задатчиков, например регулятора 31, производится включением переключателя 25.

При подаче напряжения на катушку электромагнита электропневмопреобразователя

1 якорь его притягивается, преодолевая сопротивление пружины, и заслонка, открывая одно сопло, закрывает другое, соединяя выходной канал с каналом пневмопитания. Давление питания с выхода электропневмопреобразователя

1 поступает в управляющие камеры реле 16, 17, 18 блока вызова, открывает их нормально закрытые пневмоконтакты, через которые с выходов повторителей 7, 8, 9 сигналы «Переменная», «Задание», «Клапан» поступают каждый по своему каналу, через нормально открытые пневмоконтакты реле 19, 21, 20, 22, 23, 24 поступают на входы пневмоэлектрических преобразователей 41, 42, 43, а с их выходов на индикаторы

44 («Переменная»), 45 («Задание»), 46 («Клапан»), по которым осуществляется визуальный контроль за работой регулятора 31. Управление по изменению величины местного задания осуществляется местным задатчиком. По окончании индикации переключатель 25 выключается.

При этом с катушки электромагнита электропневмопреобразователя 1 снимается напряжение питания, якорь его под действием пружин возвращается в исходное положение, заслонка перекрывает сопло, к которому подведено давление питания, а другое сопло соединяет входы управляющих камер реле 16, 17, 18 с атмосферой, которые закрываются и перекрывают выходные каналы повторителей 7, 8, 9. Стрелки индикаторов 44, 45, 46 устанавливаются на нуль, так как каналы нормально открытых пневмоконтактов реле 16, 17, 18 сообщаются с атмосферой.

При работе регулятора 31 от канала 40 внешнего задания контроль по вызову АСР сигналов внешнего задания «Переменная» и «Клапан» осуществляется следующим образом.

После включения переключателя 25 необходимо дополнительно включить переключатель

26, который подает напряжение питания на катушку электромагнита электропневмопреоб35

4 разователя 2, якорь его притягивается и заслонка открывает нормально закрытый пневмоконтакт и соединяет канал 40 внешнего задания с входом повторителя 8, перекрывая выход сигнала местного задания. Величина внешнего задания контролируется индикатором 45, а изменения величины «Переменная» и ьеличины давления на исполнительном механизме («Клапан») контролируется индикаторами 44, 46 соответственно. Управление по изменению величины внешнего задания, поступающего на регулятор 31, осуществляется каналом 40 внешнего задания. При переходе на контроль по вызову сигналов «Переменная», «Задание», «Клапан» регулятора 31, работаюгцего от местного задатчика, переключатель 26 выключают, тем самым снимают напряжение питания с катушки электропневмопреобразователя 2, который возвращается в исходное положение. Регуляторы 32, 33 работают аналогично.

Предложенное устройство позволяет осуществить централизованный контроль и управление мощными технологическими установками, а также объединенными в единый комплекс однотипными установками средней мощности.

Пневматическое устройство для централизованного контроля и управления, содержащее индикаторы, регуляторы, соединенные с каналами параметра местного и внешнего задания и выходным каналом, и блоки вызова по числу регуляторов, состоящие из повторителей, реле и переключателей, отличающееся тем, что, с целью расширения области применения устройства, в каждом блоке вызова установлены два электропневмопреобразователя, управляющие входы которых соединены с соответствующими переключателями, выход первого электропневмопреобразователя подключен к управляющим камерам реле данного блока, входы первого электропневмопреобразователя соединены с каналом питания и атмосферой, входы второго электропневмопреобразователя — с каналами местного и внешнего задания, входы повторителей соединены соответственно с каналами параметра, выходом второго электропневмопреобразователя и выходным каналом, а выходы повторителей через последовательно соединенные реле блоков вызова и аналоговые пневмоэлектрические преобразователи подключены к индикаторам.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство М 241102, кл.

G 06 D 7/00, 1969.

2. Авторское свидетельство № 363969, кл.

G 06 D 7/00, 1973.

3. Пневматическая система «Центр», АлмаАта, «Наука», 1972, с. 30, рис. 9.
