Индикатор системы координат на фотографической пленке
Иллюстрации
Показать всеРеферат

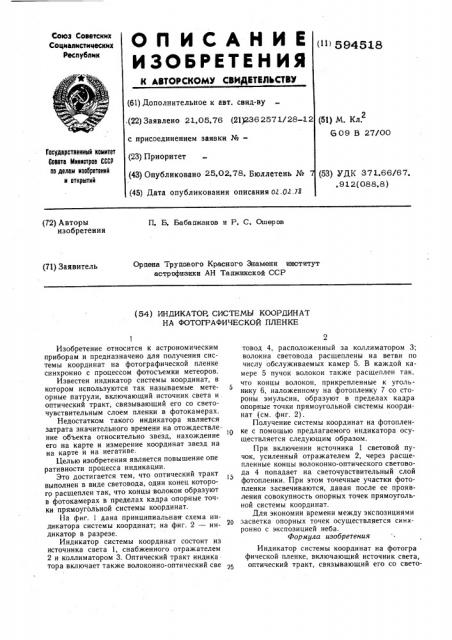

ОП ИСАЙИ Е
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛбСТВУ
Союз Советских
Социалистических
Республик (») 594518 (61) Дополнительное к авт. свид-ву (22) Заявлено 21,05.76 (21)2362571/28-12 (51) M. Кл, G 09 В 27/00 с присоединением заявки №вЂ”
Государственный ионитет
Совета Министров СССР по делан изооретений н открытий (23) Приоритет (43) Опубликовано 25.02.78. Бюллетень № (53) УДК 371.66/67.. 9 1 2(088,8) (45) Дата опубликования описания о .02,78 (72) Авторы изобретения
П. Б. Бабаджанов и P. С. Ошеров
Ордена Трудового Красного Знамени институт астрофизики АН Таджикской ССР (71) Заявитель (54) ИНДИКАТОР СИСТЕМЫ КООРДИНАТ
НА ФОТОГРАФИЧЕСКОЙ ПЛЕНКЕ
Изобретение относится к астрономическим приборам и предназначено для получения системы координат на фотографической пленке синхронно с процессом фотосъемки метеоров.
Известен индикатор системы координат, в котором используются так называемые метеорные патрули, включающий источник света и. оптический тракт, связывающий его со светочувствительным слоем пленки в фотокамерах.
Недостатком такого индикатора является затрата значительного времени на отождествление объекта относительно звезд, нахождение
I0 его на карте и измерение координат звезд на на карте и на негативе.
Целью изобретения является повышение опе ративности процесса индикации.
Это достигается тем, что оптический тракт выполнен в виде световода, один конец которого расщеплен так, что концы волокон образуют в фотокамерах в пределах кадра опорные точки прямоугольной системы координат.
На фиг. I дана принципиальная. схема индикатора системы координат; на фиг. 2 — ин20 дикатор в разрезе.
Индикатор системы координат состоит из источника света 1, снабженного отражателем
2 и коллиматором 3. Оптический тракт инднка тора включает также волоконно-оптический све
2 товод 4, расположенный за коллиматором 3; волокна световода расщеплены на ветви по числу обслуживаемых камер 5. В каждой камере 5 пучок волокон также расщеплен так, что концы волокон, прикрепленные к угольнику 6, наложенному на фотопленку 7 со стороны эмульсии, образуют в пределах кадра опорные точки прямоугольной системы координат (см. фиг. 2).
Получение системы координат на фотопленке с noMoIllbIo предлагаемого индикатора осуществляется следующим образом.
При включении источника 1 световой пучок, усиленный отражателем 2, через расщепленные концы волоконно-оптического световода 4 попадает на. светочувствительный слой фотопленки. При этом точечные участки фотопленки засвечиваются, давая после ее проявления совокупность опорных точек прямоугольной системы координат.
Для экономии времени между экспозициями засветка опорных точек осуществляется синхронно с экспозицией неба.
Формула изобретения
Индикатор системы координат на фотогра фической пленке, включающий источник света, оптический тракт, связывающий его со свето594518 чувсгвительным слоем пленки в фотокамерах, отличающийся тем, что, с целью повышения опе ративности процесса индикации, оптический тракт выполнен в виде световода, один конец которого расщеплен таким образом, что концы волокон образуют в фотокамерах в пределах кадра опорные точки прямоугольной системы координат.
594518
Составитель 10. Каиров
Те«род О. Луговая
Тираж 536
Редактор А. Бер
Заказ 845/49
Корректор Н. Гупица
Г!одписное
Филиал ППП «Патент», г.. Ужгород, ул. Проектная, 4
ПИ Государственного комитета Совета Министров СССР
H HHrlH по делам изобретений и открытий
113035, Москва, ж-35. Раушская наб., д. 4 5
