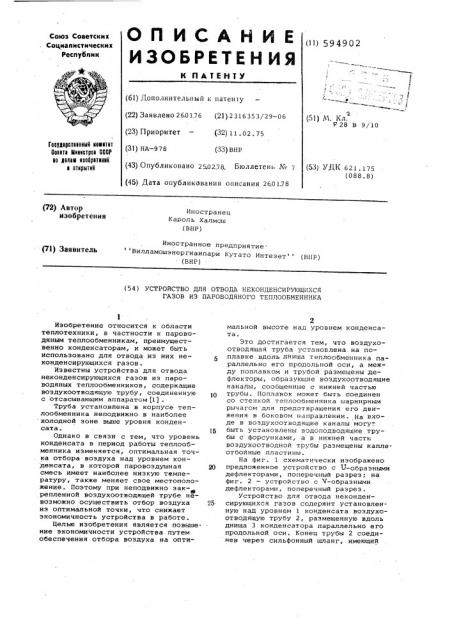

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К ПАТЕНТУ

Союз Советских

Сои!иапистических

Республик (11) 5 9 4 9 0 2 (6! ) Дополнительный к патенту (51) И. Кл.

Р 28 В 9/10 (22) Заявлено 260176 (21) 2316353/29 — 06 (23) Приоритет — (32) 11. 02. 75

Гоцдаротееныый моммтет

Соаата Мнмметроа CCCP ао делам маооретаымй м отмрытнм (33) BHP (31) НА †9 (43) Опубликовано 250278, Бюллетень p," (53) УДК 621.175 (088.8) (45) Дата опубликования описания 260178 (?2) Автор изобретения

Иностранец

Кароль Халмош (BHP) Иностранное предприятие !

Вилламошэнергиаипари Кутато Инте зет (BHP) (BHP) (?а) Заявитель (54) УСТРОЙСТВО ДЛЯ ОТВОДА НЕКОНДЕНСИРУ)ОЩИХСЯ

ГАЗОВ ИЗ ПАРОВОДЯНОГО ТЕГ!ЛООБМЕННИКА

25Изобретение относится к области теплотехники, в частности к пароводяным теплообменникам, преимущественно конденсаторам, и может быть использовано для отвода из них неконденсирующихся газов.

Известны устройства для отвода неконденсирующихся газов иэ пароводяных теплообменников, содержащие воздухоотводящую трубу, соединенную с отсасывающим аппаратом (1) .

Труба установлена в корпусе теплообменника неподвижно в наиболее холодной зоне выше уровня конденсата.

Однако в связи с тем, что уровень конденсата в период работы теплообменника изменяется, оптимальная точка отбора воздуха над уровнем кон денсата, в которой паровоэдушная смесь имеет наиболее низкую температуру, также меняет свое местоположение. Поэтому при неподвижно закрепленной воэдухоотводящей трубе невозможно осуществить отбор воздуха из оптимальной точки, что снижает экономичность устройства в работе.

Целью изобретения является повышеwe экономичности устройства путем обеспечения отбора воздуха на опти2 мальной высоте над уровнем конденсата.

Это достигается тем, что воэдухоотводящая труба установлена на по;плавке вдоль днища теплообменника параллельно его продольной оси, а между поплавком и трубой размещены дефлекторы, образующие воздухоотводящие каналы, сообщенные с нижней частью трубы. Поплавок может быть соединен со стенкой теплообменника шарнирным рычагом для предотвращения его движениЯ в боковом напРавлении. На входе в воздухоотводящне каналы могут быть установлены водоподводящие трубы с форсунками, а в нижней части воэдухоотводной трубы размещены каплеотбойные пластины.

На фиг. 1 схематически изображено предложенное устройство с U-образными дефлекторами, поперечный разрез; на фиг. 2 — устройство с Y-образными дефлекторами, поперечный разрез.

Устройство для отвода неконден сирующихся газов содержит установленную над уровнем 1 конденсата воздухоотводящую трубу 2, размещенную вдоль днища 3 конденсатора параллельно его продольной оси. Конец трубы 2 соединеи через сильфонный шланг, имеющий

594902 уплотнение, с отсасывающим аппаратом. Рруба 2 по всей ее длине внизу открыта и сообщена с паровым пространством конденсатора воздухоотводящими каналами, образованными U --образными дефлекторами 4,. 5 (фиг. 1), либо

У -образными дефлекторами 6 (фиг. 2).

Труба 2 установлена ьа поплавке 7, представляющем собой заполненную воздухом емкость, а дефлекторы установлены между ними и прикреплены соответственно к поплавку и трубе. Дефлектор 5 (фиг.1) является верхней стенкой поплавка 7. На входе в трубу 2 установлены каплеотбойные пластины 8, а на входе в воэдухоотводящие каналы -16 водоподводящие трубы 9 малого диаметра с форсунками для впрыска охлажда

Ь ющей воды. Водоподводящие трубы 10 установлены также на дефлекторе 4 и имеют форсунки, направленные внутрь 20 воздухоотводящего канала (фиг. 1).

Поплавок соединен со стенкой конденсатора шарнирным рычагом 11, один конец которого шарнирно прикреплен к поплавку, а другой — к конденсато- 95 ру, что предотвращает движение по.плавка в боковом направлении. Вдоль конденсатора проходят каналы 12 охлаждающей воды с соплами, верхние из которых направлены вверх под углом )

30-60 а нижние (сопла 13) — вниз под тем же углом.

Водоподводящие трубы 9 (фиг.2) установлены вне дефлекторов 6, выполненных в виде коротких неравнобоких У-образных пластин, короткая сторона которых обращена внутрь воздухоотводящих каналов, и вода, выходящая из форсунок этих труб, орошает эти дефлекторы.

Устройство работает следующим образом.

При включении отсасывающего аппарата иэ парового пространства конденсатора паровоздушная смесь по soapyхоотводящим каналам, образованным дефлекторами 4, 5 (фиг.1) или дефлекторами 6 (фиг.2), попадает в трубу 2.

Впрыскивание воды через форсунки водоподводящих труб 9, 10 вызывает отклонение паровоздушной смеси на кап.леотбойные пластины 8, а также охлаж- ° дение водяного пара, его конденсацию, что позволяет уменьшить количество 56 пара, отсасываемого вместе с воздухом по трубе 2.

Пар поступает в конденсатор сверху и охлаждается водой, раэбрызгиваемой соплами каналов 12. Сопла 13, направленные вниз, вызывают также ускоренное движение тяжелого воздуха, в нижнем направлении, поддерживая тем самым его отсос.

Поплавок 7 обеспечивает поддержание трубы 2 на постоянно изменяющемся уровне конденсата, т.е, поплавок в зависимости от уровня то поднимается, .то опускается. В качестве материала для поплавка может быть использован легкий металл, например алюминий, либо пластмасса.

Предложенное устройство для отвода неконденсирующихся газов позволяет улучшить отсос воздуха, благодаря чему давление в конденсаторе снижается с 0,8 до 0,4 ата. Это позволяет в случае использования устрэйства для конденсатора паровой турбины повысить мощность последней.

Формула изобретения

1. Устройство для отвода неконденсирующихся газов иэ пароводяного теплообменника, преимущественно конденсатора, содержащее воэдухоотводящую трубу, соединенную с отсасывающим аппаратом, о т л и ч а ю щ е е с я тем, что, с целью повышения экономичности путем обеспечения отбора воздуха на оптимальной. высоте над уровнем конденсата, воздухоотводящая труба установлена на поплавке вдоль днища теплообменника параллельно его продольной оси, а между поплавком и трубой размещены дефлекторы, образующие воэдухоотводящие каналы, сообщенные с нижней частью трубы.

2. Устройство по п.1, о т л и ч аю щ е е с я тем, что поплавок соединен со стеыкой теплообменника шарнирным рычагом.

3. Устройство по п.1, о т л и ч аю щ е е с я тем, что на входе в воэдухоотводящие каналы установлены водоподводящие трубы с форсунками.

4. Устройство пс п.1, о т.л ич а ю щ е е с я тем, что в нижней части трубы размещены каплеотбойные пластины.

Источники информации, принятые во внимание при экспертизе:

1. Патент Великобритании

9 ..11773922, кл. В 1 В, 1969.
