Реферат

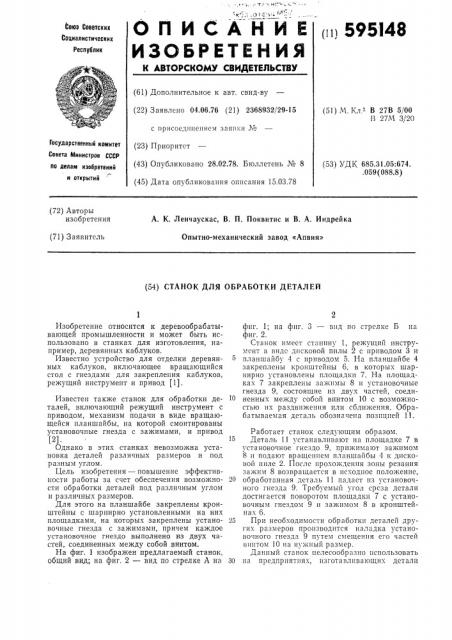

О П И С А Н И Е (ii) 595148

ИЗОБРЕТЕН Ия

Союэ Советских

Социалистических

Республик

Х АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) 3 аявлено 04.06.76 (21) 2368932/29-15 с присоединением заявки № (23) Приоритет (43) Опубликовано 28.02.78. Бюллетень ¹ 8 (45) Дата опубликования описания 15.03.78 (51) М. Кл. - В 27В 5/00

13 27М 3/20

Государственный комитет

Совета Министров СССР (53) УДК 685.31.05:674. .059(088.8) ло делам изобретений и открытий (72) Авторы изобретения

А. К. Ленчаускас, В. П. Поквитис и В. А. Индрейка

Опытно-механический завод «Апвия» (71) Заявитель (54) СТАНОК ДЛЯ ОБРАБОТКИ ДЕТАЛЕЙ

Изобретение относится к деревообрабатывающей промышленности и может быть использовано в станках для изготовления, например, деревянных каблуков.

Известно устройство для отделки деревянных каблуков, включающее вращающийся стол с гнездами для закрепления каблуков, режущий инструмент и привод (1).

Известен также станок для обработки деталей, включающий режущий инструмент с приводом, механизм подачи в виде вращающейся планшайбы, на которой смонтированы установочные гнезда с зажимами, и привод (2).

Однако в этих станках невозможна установка деталей различных размеров и под разным углом.

Цель изобретения — повышение эффективкости работы за счет обеспечения возможности обработки деталей под различным углом и различных размеров.

Для этого на планшайбе закреплены кронштейны с шарнирно установленными на них площадками, на которых закреплены установочные гнезда с зажимами, причем каждое установочное гнездо выполнено из двух частей, соединенных между собой винтом.

На фиг. 1 изображен предлагаемый станок, общий вид; на фиг, 2 — вид по стрелке А на фпг. 1; на фиг. 3 — впд по стрелке Б на фиг. 2.

Станок имеет станину 1, режущий инструмент в виде дисковой пилы 2 с приводом 3 и планшайбу 4 с приводом 5. На планшайбе 4 закреплены кронштейны 6, в которых шарнирно установлены площадки 7. На площадках 7 закреплены зажимы 8 и установочные гнезда 9, состоящие пз двух частей, соединенных между собой винтом 10 с возможностью их раздвижения пли сближения. Обрабатываемая деталь обозначена позицией 11.

Работает станок следующим образом.

Деталь 11 устанавливают на площадке 7 в установочное гнездо 9, прижимают зажимом

8 и подают вращением планшайбы 4 к дисковой пиле 2. После прохождения зоны резания зажим 8 возвращается в исходное положение, 20 обработанная деталь 11 падает пз установочного гнезда 9. Требуемый угол среза детали достигается поворотом площадки 7 с установочным гнездом 9 и зажимом 8 в кронштейнах 6.

25 При необходимости обработки деталей других размеров производится наладка установочного гнезда 9 путем смещения его частей винтом 10 на нужный размер.

Данный станок целесообразно использовать

ЗО на предприятиях, изготавливающих детали

595148 небольших размеров, в частности деревянные каблуки. Станок прост в изготовлении, позволяет повысить производительность труда и улучшить качество обработки деталей.

Формула изобретения

Станок для обработки деталей, включающий режущий инструмент с приводом, механизм подачи в виде вращающейся планшайбы, на которой смонтированы установочные гнезда с зажимами, и привод, о т л и ч а юшийся тем, что, с целью повышения эффективности работы за счет обеспечения возмож10

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 144004, кл. В 27М 3/20, 19б1.

2. Авторское свидетельство СССР № 116320, кл. В 27М 3/20, 1958. ности обработки деталей под различным углом и различных размеров, на планшайбе закреплены кронштейны с шарнирно установленными на них площадками, на которых за5 креплены установочные гнезда с зажимами, причем каждое установочное гнездо выполнено из двух частей, соединенных между собой винтом.

595148

Рыг.,у

Составитель Г. Черникова

Техред Л. Гладкова

Редактор Е. Дайч

Корректоры: Л. Брахннна и Е. Мохова

Подписное

Типография, пр, Сапунова, 2

Заказ 103/13 Изд. № 268 Тираж 655

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
