Реферат

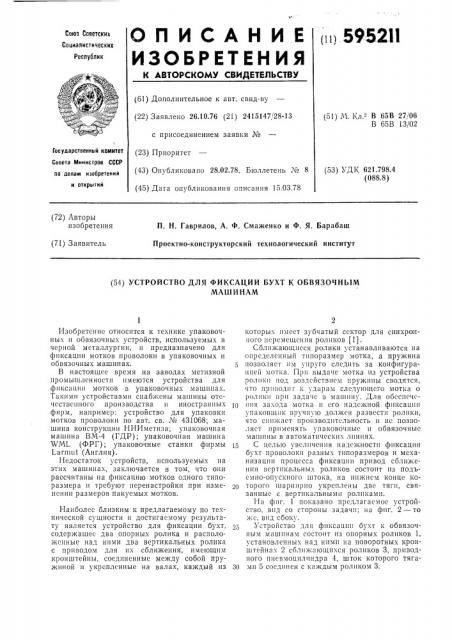

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii! 5952П

Соев Советских

Социалистических

Республик (б1) Дополнительное к авт. свид-ву (22) Заявлено 26.10.76 (21) 2415147!28-13 с присоединением заявки ¹ (51) М. 1 л.-" В 65В 27!06

В б5В 13/02 (53) УДК 621.798.4 (088.8) (43) Опубликовано 28.02.78. Бюллетень ¹ 8 (45) Дата опубликования описания 15.03.78 по лелам изобретений и открытий (72) Авторы изобретения

П. Н. Гаврилов, А. Ф. Смаженко и Ф. Я. Барабаш

Проектно-конструкторский технологический институт (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ФИКСАЦИИ БУХТ К ОБВЯЗОЧНЬ1М

МАШИНАМ

Госуларственный комитет (23) г1риоритет

Совета Министров СССР

Изобретснис относится к технике упаковочных и обвязочных устройств, используемых в черной металлургии, и предназначено для фиксации мотков проволоки в упаковочных и обвязочных машинах.

В настоящее время на заводах метизной промышленности имеются устройства для фиксации мотков в упаковочных машинах.

Такими устройствами снаб ксны машины отечественного производства и иностранных фирм, например: устройство для упаковки мотков проволоки по авт. св. № 4310б8; машина конструкции НИИметиза; упаковочная машина ВМ-4 (ГДР); упаковочная машина

ЮМ1 (ФРГ); упаковочные станки фирмы

1 armut (Англия).

Недостаток устройств, используемых на этих машинах, заключается в том, что они рассчитаны на фиксацию мотков одного типоразмера и требуют перенастройки при изменении размеров пакусмых мотков.

Наиболсс олизким к предлагаемому по технической сущности и достигаемому результату является устройство для фиксации бухт, содержащее два опорных ролика и расположенные над ними два вертикальных ролика с приводом для их сближения, имеющим кронштейны, соединенные между собой пружиной и укрепленные на валах, каждый из которы.; имеет зубчатый ссктор для синхронного перемещения роликов (11.

Сближающиеся ролики устанавливаются на определенный типоразмер мотка, а пружина позволяет им упруго следить за конфигурацией мотка. При выдачс мотка пз устройства ролики под воздействием пружины сводятся, что приводит к ударам следующего мотка о ролики при задачс в машину, Для обсспсчс10 ния захода мотка и его надежной фиксации упаковщик вручную должен развести ролики, что снижает производительность и нс позволяет применять упаковочные и обвязочныс машины в автоматически.; линиях.

15 С целью увеличения надежности фиксации бухт проволоки разных типоразмеров и механизации процссса фиксации привод сближения вертикальных роликов состоит из подьемно-опускного штока, на нижне vI конце которого шарнирно укреплены две тяги, связанныс с вертикальными роликами.

На фиг. 1 показано предлагаемое устройство, вид со; на фиг. 2 — то жс, вид сбоку.

Устройство для фиксации бухт к обвязочным машинам состоит из опорных роликов 1, установленных над ними на поворотных кронштейнах 2 сближающихся роликов 3, приводного пневмоцилиндра 4, шток которого тяга30 ми 5 соединен с каждым роликом 3.

595211

Формула изобретения

РИа. 2

Составитель И. Хаустов

Редактор М. Дмитриева Тсхред А. Камышникова Корректоры: 3. Тарасова и Л. Денискина

Заказ 185/8 Изд. ¹ 306 Тирахк 1075

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раугпская паб., д. 4/5

Подписное

Типография, пр. Сапунова, 2

Устройство работает следующим образом.

В начале работы шток пневмоцплиндра 4 выдвинут и ролики 3 находятся в разведенном положении. Моток задаетгя в устройство и устанавливается на опорных роликах 1.

Включается пневмоцилиндр 4, и его шток через тяги 5 увлекает за собой ролики 3, которые, поворачиваясь на поворотных кронштейнах 2, сближаются к центру устройства, устанавливают и фиксируют моток в вертикальном положении. После окончания процесса упаковки шток пневмоцилиндра 4 выдвигается. Ролики 3 разводятся, освобождая моток для выдачи его из машины.

Снабжение роликов приводом их сближеи .1я обеспечивает надежную фиксацию мотков разных типоразмеров и позволяет устанавливать упаковочные и обвязочные машины в автоматических линиях.

В настоящее время разработаны рабочие чсртежи упаковочной машины, где применено предлагаемое устройство. Опытный образец машины будет изготовлен в 1977 г. опытным заводом Проектно-конструкторского технологического института для Череповецкого сталепрокатного завода.

Устройство для фиксации бухт к обвязочным машинам, содержащее опорные ролики

10 для бухт и расположенные над ними два вертикальных ролика с приводом для их сближения, отличающееся тем, что, с целью увеличения надежности фиксации бухт разных размеров, привод сближения вертикаль15 ных роликов состоит из подъемно-опускного штока, на нижнем конце которого шарнирно укреплены две тяги, связанные с вертикальными роликами.

Источники информации, 20 принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 483312, кл. В б5В 27/Об, 1973.
