Теплопроводящий состав

Теплопроводящий состав

Иллюстрации

Показать все

Реферат

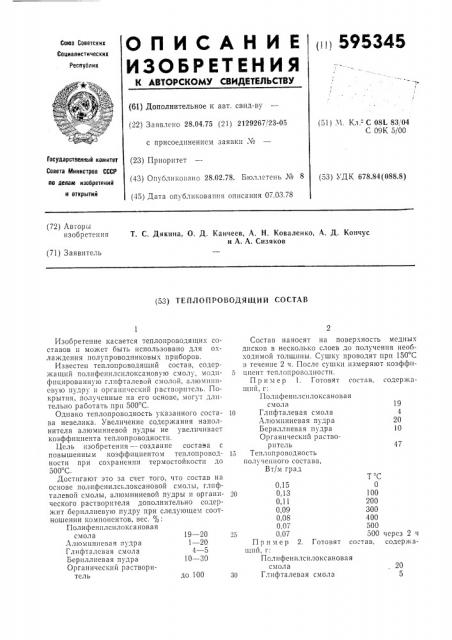

t!!! 595345

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 28.04.75 (21) 2129267/23-05 с присоединением заявки № (23) Приоритет (43) Опубликовано 28.02.78. Бюллетень № 8 (45) Дата опубликования описания 07.03.78 (51) М. Кл.- "С 08L 83, 04

С 09К 5/00

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК 678.84(088.8) (72) Авторы изобретения

Т. С. Дякина, О, Д. Канчеев, А. Н. Коваленко, А, Д. Кончус и А. А. Сизяков (71) Заявитель (53) ТЕПЛОПРОВОДЯЩИЙ СОСТАВ

Тос

500 через 2 ч состав, содержа0,15

0,13

0,1 1

0,09

0,08

0,07

0,07

Пример 2. Готовят щпй, г:

Полифенилсилоксановая смола

Глифталевая смола

20

Изобретение касается теплопроводящих составов и может быть использовано для oiлаждсния полупроводниковых приборов.

Известен теплопроводящий состав, содер. жащий полифснилсилоксановую смолу, модифицированную глифталевой смолой, алюминиевую пудру и органический растворитель. Покрытия, полученные на его основе, могут длительно работать при 500 С.

Однако теплопроводность указанного состава невелика. Увеличение содержания наполнителя алюминиевой пудры не увеличивает коэффициента теплопроводности.

Цель изобретения — создание состава с повышенным коэффициентом теплопроводности при со ранении термостойкости до

500 С.

Достигают это за счет того, что состав на основе полифснилсилоксановой смолы, глифталевой смолы, алюминиевой пудры и органического растворителя дополнительно содержит бериллиевую пудру при следующем соотношении компонентов, вес. %:

Полифенилсилоксановая смола 19- — 20

Алюминиевая пудра 1 — 20

Глифталевая смола 4 — 5

Бериллиевая пудра 10 — 30

Органический растворитель до 100

Состав наносят на поверхность медны < дисков в несколько слоев до получения необходимой толщины. Сушку проводят прп 150 С в течение 2 ч. После сушки измеряют коэффи5 цпент теплопроводности, Пример 1, Готовят состав, содержа-! нии

Г1олифенилсилоксановая смола 19

10 Глифталевая смола 4

Алюминиевая пудра 20

Бериллиевая пудра 10

Органический растворитель 47

15 Теплопроводность полученного состава, Вт/м град

595345

Алюминиевая пудра

Бериллиевая пудра

Органический растворитель

Теплопроводность полученного состава, Вт/м град

45

Т С

500 содержащий, г

Формула изобретения

1

4б

Т С

500 через 2 ч

0,3

0,25

0,22

0,19

0,17

0,15

0,14

Составитель В. Комарова

Техред А. Камышникова

Корректоры: Е, Хмелева и Л. Денискииа

Редактор Л. Соловьева

Заказ 183/15 Изд.., е 298 Тираж 555

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, )К-35, Раугнская иаб., д. 4,5

Подписное

Типография, пр. Сапунова, 2

0,26

0,23

0,2

0,17

0,15

0,14

0,13

Пример 3. Готовят состав, Полифенилсилокса новая смола

Глифталевая смола

Алюминиевая пудра

Бериллиевая пудра

Органический растворитель

Теплопроводность полученного состава, при С

Вт/м град

Коэффициент теплопроводности состава, содержащий 30 /о алюминиевой пудры составляет 0,02 Вт/м град. при 500 С.

Таким образом, коэффициент теплопроводности состава, содержащего бериллиевую пудру в сочетании с алюминиевой значительно превосходит коэффициент теплопроводности, состава, содержащего 30 /о алюминиевой пудры. При этом термостойкость состава сохраняется.

Теплопроводящий состав на основе полифенилсилоксановой смолы, глифталевой смолы, алюминиевой пудры и органического растворителя, отличающийся тем, что, с целью повышения коэффициента теплопроводности, он дополнительно содержит бериллиевую пудру при следующем соотношении компонентов, вес.

11олифенилсилоксановая смола 19 — 20

Глифталевая смола 4 — 5

Алюминиевая пудра 1 — 20

Бериллиевая пудра 10 — 30

Органический растворитель До 100

Источники информации, принятые во внимание при экспертизе

1. 1 ольдбергМ.М. Материалы для лакокрасочных покрытий, М., «Химия», 1972, с. 179—

180, 191.
