Реферат

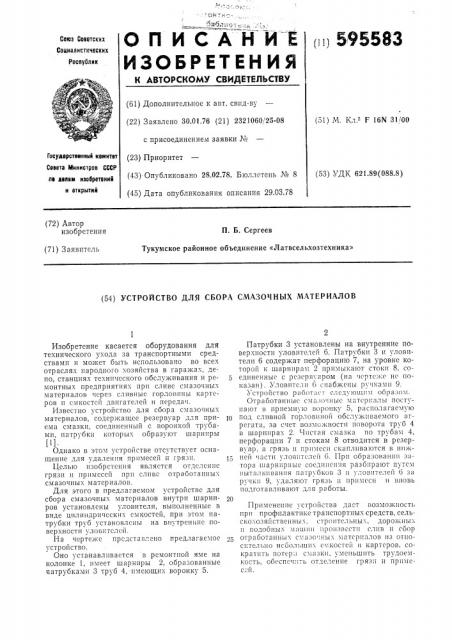

И САН ИЕ

О П

iI ll 595583

Союз Советских

Социалистических

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Республик (61) Дополнительное к авт. свид-ву (22) 3 аявлено 30.01,76 (21) 2321060125-08 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 28,02.78. Бюллетень ¹ 8 (45) Дата опубликования описания 29.03.78 (51) М. Кл. Г 16N 31/00

Госудврственнмй комитет

Сввета Мнннстрав СССР пв лелем изобретений н открытий (53) УДК 621.89(088.8) (72) Автор изобретения

П. Б. Сергеев

Тукумское районное объединение «Латвсельхозтехника» (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СБОРА СМАЗОЧНЫХ МАТЕРИАЛОВ

Изобретение касается оборудования для технического ухода за транспортными средствамп и может быть использовано во всех отраслях народного хозяйства в гаражах, депо, станциях технического обслуживания и ремонтных предприятиях прп сливе смазочных материалов через сливныс горловины картеров и емкостей двигателей и передач.

Известно устройство для сбора смазочных материалов, содержащее резервуар для приема смазки, соединенный с воронкои трубами, патрубки которых образуют шарниры (1) .

Однако в этом устройстве отсутствует оснащение для удаления примесей и грязи.

Целью изобретения являстся отделение грязи и примесей прн сливе отработанных смазочных материалов.

Для этого в предлагаемом устройстве для сбора смазочных материалов внутри шарниров установлены уловители, выполненные в виде цилиндричсских емкостей, при этом патрубки труб установлсны на внутренние поверхности уловителей.

На чертеже представлено предлагаемое устройство.

Оно устанавливается в ремонтной яме на колонке 1, имеет шарниры 2, образованные патрубками 3 труб 4, имеющих воронку 5.

Патрубки 3 установлены на внутренние поверхности уловителей 6. Патрубки 3 и уловители 6 содержат перфорацию 7, на уровне которой к шарнирам 2 примыкают стоки 8, со5 единенныс с резервуаром (на чертеже нс показан). Уловители 6 снабжены ручками 9.

Устройство раоотаст следующим абра nit.

Отработанные смазо ltll>tc матернаlbl поступают B приемную воронку 5, располагаемую

10 под сливной горловинои обслуживаемого агрегата, за счет возможности поворота труб 4 в шарнирах 2, Чистая смазка по трубам 4, перфорации 7 и стокам 8 отводится в резервуар, а грязь и примеси скапливаются в нижней части уловителей 6. Прп образовании затора шарнирные соединения разбирают путем выталкивания патрубког> 3 и уловителей 6 за рх чкп 9, удаля1от грязь tt примеси Il вновь подготавливают для работы.

Применение устройства дает возможность при профилактике транспортных средств, сельскохозяйственных. строительных, дорожных и подобных машин произвести слив и c îîð отработанных cìàçî :t-:btx матсриаloB из относительно нсоольших емкостей и картсров, сократить потери смазки, уменьшить трудоемкость, обеспс>пть отделение грязи и примесей.
